Persiana elevada automática ABRIBLUE modelo Banco Clásico :

Dimensiones interiores piscina Tarifas* 8m x 4m 6390 eur TTC 10m x 5m 7790 eur TTC 12m x 6m 9910 eur TTC

Persiana fuera de agua con banco y motorización eléctrica Segura, práctica y estética Conforme con la norma NFP 90-308 * Persiana con Banco PVC blanco, lamas blancas. Consúltenos en el N° gratuito 800 300 103 para saber los gastos de envío de su persiana. Prever imperativamente 2 personas para la descarga de la mercancía.

Características de la persiana para piscina Banco Clásico de ABRIBLUE

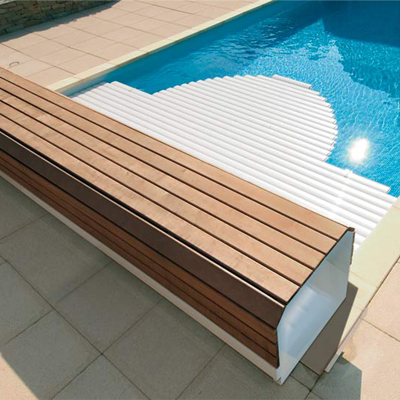

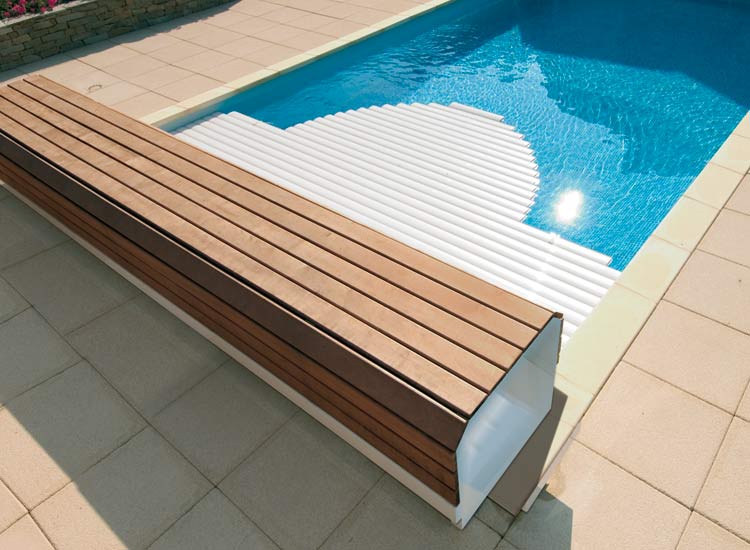

La persiana automática ABRIBLUE modelo Banco Clásico es la solución para los que desean disfrutar plenamente de su piscina preservando la Estética de su entorno. Se trata de una persiana elevada motorizada alojada en un banco acabado en PVC o madera exótica (en opción). Instalación rápida y sencilla : Se adapta a casi cualquier tipo de piscinas existentes o en construcción. La persiana permite asegurar el acceso a su piscina a menor precio mediante la instalación de un simple cable que une el eje de la persiana con la caja eléctrica instalada dentro del local técnico de su piscina. Su motor tubular gestiona los fines de carrera sin sensor externo, es además desembragable. El sistema de bloqueo de la persiana le proporciona una seguridad óptima. Práctica: Las maniobras de apertura y de cierre de la persiana requieren únicamente la presencia de una persona gracias a la llave de contacto, 3 minutos son suficientes para enrollar o desenrollar la persiana. La cubierta es totalmente amovible y facilita las operaciones de instalación, mantenimiento y limpieza de las lamas. Económica: limita la evaporación del agua y la mantiene limpia durante más tiempo. La persiana conserva la temperatura del agua de su piscina, prolongando así la temporada de baño Las lamas opacas evitan el desarrollo de algas propiciadas por la fotosíntesis.

Lamas blancas PVC

3 compartimentos de flotación

Enganche simplificado de las lamas

Conforme	Norma NFP90-308
Poste rígido de aluminio lacado blanco con contacto con llave	1
Poste rígido de aluminio lacado blanco	1
Fijaciones	Con clavijas, tirafondos+ tornillo de posición para el ajuste horizontal
Motor eléctrico	24 V tubular con fines de carrera ajustable.
Cuadro eléctrico	220 V / 24V
Sistema de seguridad	Desbloqueo del eje mediante una clavija.
Apertura / cierre	Por contacto con llave , 3 posiciones.
Anchura de las lamas	83 mm
Espesor de las lamas	17,5 mm
Lamas	Anti-manchas
Composición	Calcio / zinc.
Encaje simplificado	Mediante un sistema de enganche macho-hembra
Tapas de las lamas	Tapas soldadas en fábrica
Persiana	Para piscinas de forma rectangular (para otras formas consúltenos)
Colores de las lamas disponibles	Blanco, azul, arena, gris, azul mármol, arena mármol
Opción escalera	En la otra punta de la piscina : consúltenos
Bastidor del banco	Aluminio lacado blanco madera exótica
Tapa del banco	Amovible para una mayor limpieza
Persiana	Utilizable en todas las estaciones
Dimensiones máx	7,50 m x 15 m

Colores disponibles de la persiana enrollable

Colores disponibles de las lamas

Blanco

Azul

Arena

Colores disponibles del revestimiento del banco

El banco se puede cubrir con lamas de PVC blancas, arena o de madera exótica, de acuerdo con la estética de su piscina. El revestimiento del banco no necesita mucho mantenimiento lo que le asegura una buena longevidad.
La tapa de su banco puede ser amovible para facilitar la limpieza de las lamas.

Blanco

Arena

Madera exótica

Instalación de la persiana para piscina

Instalar el cuadro eléctrico en el local técnico (Respetar la norma eléctrica C.15.100) Prever una alimentación eléctrica con cable de dos hilos (2 x 6 mm²). Cable no suministrado. Recortes de la piedra de coronación. En piscinas existentes, prever un recorte de la piedra de coronación para permitir el paso de la persiana. Para piscinas con ángulos rectos y un radio de 15 cm como máximo, coloque el eje de los postes de 15 cm hacia el interior de la piscina. Para piscinas con ángulos de un radio superior a 15 cm, contáctenos.

Recortes de la piedra de coronación

1 Fije los postes y ajuste la horizontalidad. 2. Instale el eje del enrollamiento.

3. Una las lamas que forman la persiana. 4. Coloque el kit de seguridad. 5. Ajuste el fin de carrera.

El montaje de las lamas de la persiana - Para enganchar una lama con otra, encaje (fig.1) el gancho inferior del lado macho de la lama derecha en la parte hembra de la lama izquierda. - Realizar el movimiento de oscilación (fig.2) hasta encajar la totalidad de las lamas. - Fijar el primer bloque de lamas equipado con las bridas de enrollamiento suministradas con el eje de la persiana. - Las tapas disponen de aletas de 20 mm. Para ajustar la anchura de las lamas a la anchura de la piscina, podemos quitar o sustituir las aletas existentes por otras de 10, 15, 25 o 30 mm, bajo pedido. - Para desenganchar una lama, proceda del modo inverso al de la figura nº 1, presionando el lado inferior de la parte hembra (lama de la izquierda), para que el lado macho pueda salir (lama de la derecha).

El cableado

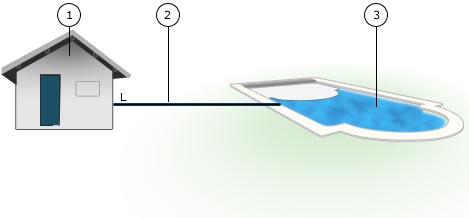

1. Local técnico. 2. Cable potencia motor 24V : 2x4mm² si L < 15m O 2x6mm² si 15 < L < 30m. 3. Piscina.

(Instalación por una persona habilitada, respectando la norma NF C15-100)
Prever una protección diferencial de 30 mA en principio de la línea 220 volts (3 x 2.5mm² 10A) que alimenta el transformador de 220v / 24v.
Consúltenos para unas dimensiones superiores a 30m.

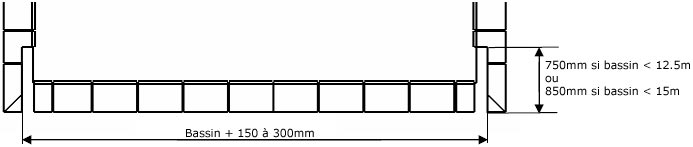

Preparación de la playa

Para instalar el banco, la playa debe tener una superficie plana desde la anchura del banco hasta el borde de la piscina.
Los soportes de fijación de la persiana deben de estar sobre una base sólida de hormigón y nunca sobre tierra o césped.

Espacio ocupado

*Dimensiones según modelo :
- TIPO 5 (dimensiones pequeñas) piscinas de una longitud inferior a 12.5m, con la escalera incluida.
- TIPO 7 de una longitud de 12.5 m a 15m.

El eje de la persiana

- Se debe colocar horizontalmente (bien nivelado) y perpendicularmente respeto a la piscina.
- La mecánica es desembragable. El enrollamiento manual de la cubierta es posible por desenrollamiento total de la cubierta después de haber cortado la alimentación eléctrica y liberado el cable motor. En este caso, los fines de carrera tendrán que ajustarse después de poner la persiana en funcionamiento normal.
- Debemos colocar el eje en la verticalidad del saliente de la corona o al final de un eventual radio y el enrollador va centrado en la anchura de la piscina.
- Aconsejamos fijar las patas al suelo tras haber realizado el enrollamiento completo de las lamas para comprobar la posición y el ajuste.
- Es necesario cortar la corona para permitir el paso de las lamas de modo que éstas no rocen con la corona cuando la persiana se enrolla o se despliega (peligro de dañar las tapas y las lamas).

PISCINA CON ANGULO DE 90°

PISCINA CON ÁNGULOS REDONDEADOS

1. Persiana enrollada, 2. Eje de enrollamiento coronación ángulos rectos, 3. Eje de enrollamiento coronación ángulos redondeados

Longitud persiana en m	4	5	6	7	8	9	10	11	12	13	14	15
Corte coronación X en mm	240	250	260	270	280	290	300	310	320	330	340	350

Consejos de instalación de la persiana ARBRIBLUE Banco Clásico

Sistema estructural

- Prever un rebosadero eficiente constituido por una boquilla de expulsión y conectado mediante tubos de 50 mm (como mínimo) para conseguir un nivel de agua de -12 cm debajo de la coronación. No se recomienda instalar los rebosaderos en los skimmers.
- No coloque los skimmers en las paredes que constituyen la longitud de la piscina sino en las que forman la anchura del vaso.
- Para evitar cualquier desgarramiento se debe consolidar la coronación, donde se fijará el rebosadero, mediante un hormigón de 350 kg/m3 sobre 20 cm de espesor de alto y de ancho.
- Si la persiana está compuesta por lamas solares translúcidas, se tiene que instalar una boquilla de expulsión en el primer contrapeldaño de la escalera así como en las zonas con muy poca profundidad de agua.

Electricidad
La instalación debe realizarse respetando las normas de electricidad vigentes C15-100.

- Conectar la persiana y demás equipamiento a la toma de tierra para evacuar las corrientes que acentúan los fenómenos de oxidación de los materiales utilizados (acero inoxidable 316, aluminio 6060 anodizado o lacado con beckryzinc).
- La multiplicidad de soluciones de tratamiento del agua nos conducen a eximirnos de cualquier responsabilidad y garantía, en caso de que no se controle el equilibrio del agua. En caso de utilización de aparatos que producen una reacción electro-física o electro-química que aceleran la corrosión de los metales, se debe tomar todas las medidas para limitar efectos adversos. En general debe saber que el nivel de generación de productos oxidantes se reduce entre un 75% y un 90 % si se utiliza una persiana.
- El panel eléctrico se debe instalar en un lugar seco, que se debe proteger mediante un disyuntor de 10A y un diferencial de 30mA.
- Todos los cables se deben conectar a una caja de derivación estanca y accesible.

Cableado eléctrico necesario desde el principio de la caja eléctrica de la persiana automática hacia la mecánica del enrollador:

Modelo de persiana	Distancia del local a la piscina	Potencia del motor	Sensores de fin de carrera de motor	Conmutador
OPEN	< 15 m	2 x 4 mm²	ya conectados	ya conectados
OPEN	< 30 m	2 x 6 mm²	ya conectados	ya conectados
