Persiana sumergida automática ECA ROUSSILLON Motor en el eje

Persiana sumergida automática ECA ROUSSILLON Motor en el eje
Precio recomendado proveedor 2014 desde :
6440 €
Nuestro precio desde :
6440 € IVA incluido
Ref. 009477
Persiana sumergida automática ECA ROUSSILLON motor en el eje sin final de carrera
  • Conforme con las normas NF P 90-308
Disponible
  • Persiana sumergida automática ECA ROUSSILLON motor en el eje sin final de carrera
    Ref. 009477
    EUR 6440
    6440 €
  • Persiana sumergida automática ECA ROUSSILLON motor en el eje con final de carrera
    Ref. 009478
    EUR 7435
    7435 €

Los modelos de persianas sumergidas ECA ROUSSILLON permiten una integración total de la cubierta a la piscina.


El motorreductor con final de carrera está integrado en el interior del eje de enrollamiento y puede ser instalado en las piscinas ya construidas de hasta 8 m de ancho.
Como variante, le proponemos una versión del motorreductor sin final de carrera.

Persiana sumergida con Motor en el eje

Dimensiones máximas de 8x12 m + escalera
El enrollador y su motor impermeable se encuentran en el agua.
La zona sumergida que contiene el eje de enrollamiento debe separase mediante un tabique de separación fabricado en el momento de la construcción de la piscina o mediante un tabique de PVC.


Precios orientativos con IVA incluido de la persiana ECA ROUSSILLON


Dimensiones de la piscina en m Motor en el eje : sin final de carreraMotor en el eje : con final de carrera
7m x 3.5m 6594 7612.50
8m x 4m 6877.50 7896
10m x 5 m 8106 9124.50
12m x 6 m 11 130
14m x 7 m 12 936
Opción : Escalera ROMANA recorte angular, diámetro <= 3 m+ 346.50+ 346.50

*Tarifas con IVA incluido de las persianas con lamas blancas y según configuración de la piscina.
Otras combinaciones posibles, estamos a su disposición para establecer un presupuesto según sus criterios.

El precio de la persiana completa incluye:
- 1 enrollador sumergido ROUSSILLON motor en el eje,
- 1 persiana con lamas opacas y blancas,
- 1 sistema de seguridad (con brida ABS para fijar a la pared y cinchas de sujeción),
- 1 vigueta blanca con sus soportes,
- 1 tapa de aluminio blanco 700 mm, para embellecer el cajón donde se aloja la persiana,
- 1 tabique de separación de color blanco y de 900 mm (para un foso enterrado de hasta 1,17m de profundidad),
- los soportes del tabique de separación blancos para fijar bajo de los soportes de la vigueta,
- el embalaje.

No incluye el recorte de escalera (opcional) ni el transporte (consúltenos).

Para otras combinaciones, estamos a su disposición para establecer un presupuesto según sus criterios.

Persiana sumergida ROUSSILLON
Persiana sumergida ROUSSILLON con su tapa de cajón embellecedora de madera

Kit mecánico y motorización de la persiana sumergida ROUSSILLON. Motor en el eje

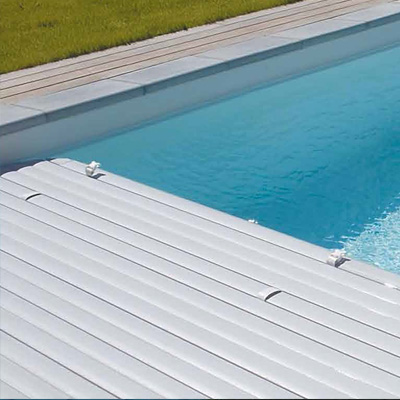

Persiana sumergida ROUSSILLON motor en el eje

Kit mecánico de la persiana sumergida


- Eje de enrollamiento de las lamas.
- Cnjunto de soportes desmontables para fijar en el borde de la piscina (o para fijar a la pared, bajo pedido).
- Motor tubular de 24V, 120 Nm o 250 Nm según las dimensiones de la piscina.
- Cuadro eléctrico de alimentación 220/24 V.
- Interruptor de control 3 posiciones situado a distancia (con vista a la piscina) según la norma NFP 90-308.

2 versiones de motorización :


- 24 V, 120 Nm, sin final de carrera para piscinas de hasta 5 m de ancho y 12 m de largo + escalera.
- 24 V, 250 Nm, con final de carrera para piscinas de hasta 7 m de ancho y 14 m de largo + escalera.
- Doble motorización para piscinas de hasta 8 m de ancho y 16 m de largo + escalera.

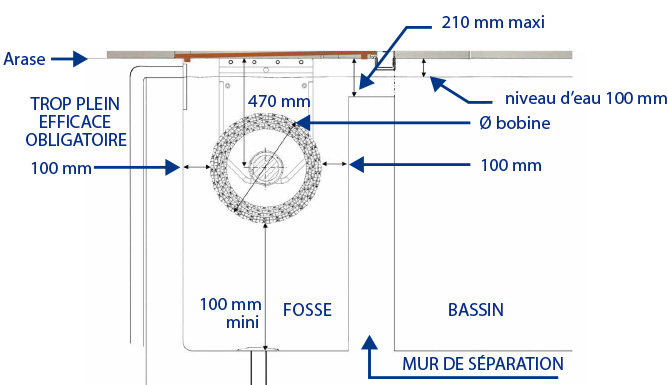

Vista del conjunto del sistema :


Persiana ECA ROUSSILLON motor en el eje

1 - Borde del vaso
2 - Rebosadero obligatorio
3 - Nivel de agua
4 - Bobina
5 - Foso
6 - Vaso de la piscina

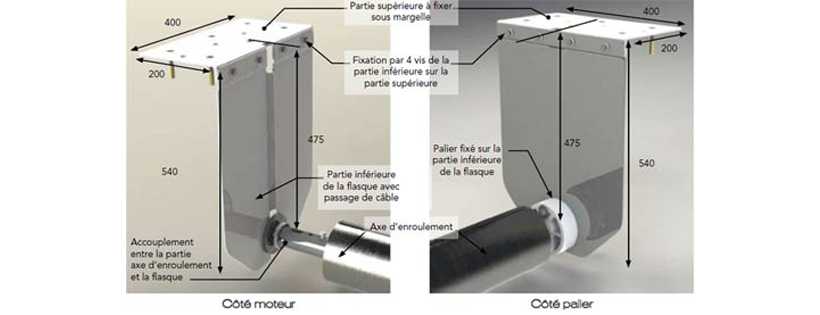

Montaje de los soportes del enrollador lado motor y cojinete


A - Lado motor
B - Lado cojinete
1 - Unión entre el eje del enrollador y el soporte del enrollador
2 - Parte superior del soporte para fijar bajo la coronación
3 - Fijación mediante 4 tornillos de la parte inferior del soporte sobre la parte superior
4 - Parte inferior del soporte con paso de cable
5 - Eje de enrollamiento
6 - Cojinete fijado en la parte inferior del soporte del enrollador


Diámetro de enrollamiento de la bobina


Persiana sumergida ECA ROUSSILLON diámetro de enrollamiento de la bobina

Vigueta y soportes


La persiana viene con una vigueta de aluminio lacado.
Secciones disponibles: 100 mm (Longitud) x 70 mm (Altura) (1) o 100 mm (Longitud) x 100 mm (Altura) (2).

La vigueta existe en blanco, color arena o gris.

Se suministra con dos soportes y, para responder a su necesidades, le proponemos 4 tipos de soportes :

• Soportes para perfil liner horizontal (construcción).
• Soportes para perfil liner vertical (renovación).
• Soportes ajustables.
• Soportes para fijar a la pared.
Viguetas de persiana para piscinaVigueta persiana 100x70mm
Vigueta persiana 100x110mm


Tabique de separación


Tabique de separación para persiana sumergida3 tamaños estándares :
- Tabique de 900mm
- Tabique de 1200mm (opcional)
- Tabique de 1500mm (opcional)

2 colores :
- Blanco
- Arena (opcional)
- Gris (opcional)

El tabique de separación se compone de placas de PVC de 250mm de alto y 24mm de grosor, reforzadas con una barra de acero inoxidable.

El tabique se sostiene mediante unos soportes que se fijan a la pared o bajo los soportes de vigueta.

Tabique de separación color arena

Soportes del tabique de separación


2 tipos de soportes :
- Soportes para fijar a la pared (1)
- Soportes para fijar bajo los soportes de vigueta (2)


3 colores :
- Blanco
- Arena (opcional)
- Gris (opcional)


Soportes de tabique de separación para persiana sumergida
Soportes del tabique de separación
Soporte de tabique de separación para fijar a la pared
Soporte de tabique para fijar en la pared

1 - Dimensión del soporte del tabique
2 - Dimensión del tabique
3 - Profundidad de la piscina
Soporte del tabique de separación para fijar bajo el soporte de la vigueta
Soporte de tabique para fijar bajo el soporte de la vigueta.

1 - Dimensión del soporte del tabique
2 - Dimensión del tabique
3 - Profundidad de la piscina


La tapa del cajón que aloja el enrollador sumergido


La tapa del cajón protege la mecánica de la persiana y permite mejorar estéticamente el entorno.

3 acabados :
- De aluminio doble cara (1) Blanco, Arena o Gris, grosor de 23mm
- De compuesto de madera y plástico (2) color madera o gris, grosor de 23mm (opcional)
- De madera IPE (3) grosor de 23mm (opcional)

2 anchos estándares :
- 700mm x 1000mm
- 950mm x 1000mm

Se puede igualmente fabricar las tapas a medida para el acabado de Madera IPE y de aluminio.

Para las piscinas dotadas del tabique de separación de PVC, la tapa de cajón a instalar sera de 700mm, mientras que para los vasos con una pared de separación de obra hará falta una tapa de 950mm.

La tapa reposa por una parte sobre la vigueta y por otra parte sobre el borde de la pared, si las piedras de coronación están puestas 50 mm como mínimo hacia atrás, o sobre una escuadra previamente fijada a la pared de la piscina.

Las tapas de aluminio se componen de unas lamas de 125 mm de ancho. Le recordamos que no se pueden cortar para reducir su anchura (prever un recorte de la coronación de la piscina).
Los tipos de tapa de cajón de la persiana sumergida


Detalles de las lamas de la persiana


Lamas conformes con las exigencias de resistencia de la norma NF P90-308

Cada lama se compone de 3 compartimentos que contienen aire; lo cual limita la pérdida de calor del agua y garantiza una excelente flotabilidad.

Además, las lamas cuentan con unas tapas soldadas en cada extremo. Éstas, aseguran su impermeabilidad y están provistas de unas aletas, de 20 mm, para el acabado de la persiana. Estas aletas se pueden sustituir por aletas de distintos tamaños.




Lamasde PVC tratadas contra las manchas y los rayos UV
Ancho de las lamas71 mm
Grosor de las lamas17 mm
Tratamiento de las lamasestabilizadas con Calcio / zinc, para evitar las manchas
ColoresBlanco, Arena, Azul o Gris
Opción escaleraConsúltenos
Colores de las lamas de la persiana

Aletas de la persiana
Lamas acabadas con aletas
Persiana para piscina ECA, acabado con el recorte.
Lamas recortadas
Persiana para piscina, lamas con ruedecillas
Ruedecillas que simplifican el desplazamiento de la persiana



Ensamblaje de la persiana



- Para engatillar una lama en otra, encajar el gancho inferior del lado macho (la lama derecha) en el lado hembra (la lama de la izquierda)(fig.1).

- Reproducir el movimiento de oscilación hasta enganchar la totalidad de las lamas (fig.2).

- Fijar el primer bloque de lamas con las bridas de enrollamiento mediante las cinchas de sujeción (fig.3).
Engatillado simplificado


Los recortes de escalera


Al colocar la persiana en lo ancho del vaso, ésta se adapta a cualquier forma de escalera : rectangular (1), de trapecio (2), romana (3), semicircular (4) o de forma libre (5) (consúltenos).

Persiana para piscina, recorte escalera

Le proponemos dos tipos de acabados para el recorte de escalera :
- un acabado en escuadra; el más sencillo (a)
- un acabado, según la forma de su piscina, que se ajusta al perfil de su vaso; más estético (b).


Los recortes de escalera son opcionales : se piden con presupuesto previo

Sistema de seguridad


La persiana viene equipada con un dispositivo antilevantamiento conforme con la norma NF P 90-308

El número de dispositivos depende del ancho del vaso. Sin embargo, hará falta como mínimo 2 por pared.
Dispositivo antilevantamiento de la persiana

Bridas de enganche ABS + Correas + Soportes de acero inoxidable para fijar bajo de la coronación (a)

Bridas de enganche ABS + Correas + Soportes para fijar en las paredes (b) (opcional)




Dispositivo de enganche de la persiana
Sistema de fiación de la persiana

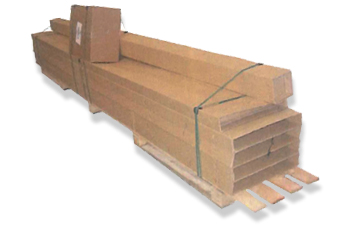

Embalaje y transporte de la persiana con ruedas ECA


Embalaje y Transporte de la persianaPrever imperativamente 2 personas como mínimo para la entrega con el material necesario para la descarga.

Todos los pedidos recibidos se deben comprobar en presencia del transportista.

Garantía

3 años Motor + Caja (sin mano de obra)
3 años para la flotabilidad e impermeabilidad de las lamas

Fotos no contractuales
Precio con IVA incluido.
