Mantas, cobertores, persianas y cubiertas para piscinas Persianas para piscinas, manuales, automáticas o solares Persiana elevada automática VOLEO Persiana elevada automática VOLEO
Precio recomendado proveedor 2024 :
3424 €
Nuestro precio :
3424 € IVA incluido
Ref. Abatik 012497

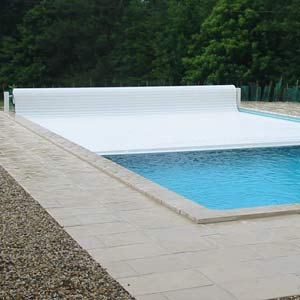

Persiana elevada automática VOLEO
Persiana elevada automática VOLEO
- Conforme con las normas NF P 90-308
Disponible
Persiana automática para piscinas de 5 x 3m a 6 x 12m como máximo.
Conforme con las normas NF P 90-308* : Esta cubierta de seguridad para piscina ha sido diseñada para impedir que los niños de menos de 5 años accedan a la piscina. Puede sostener el peso de un adulto de 100kg.
Potente : Motor de 150nm o 250nm que permite cubrir las piscinas de hasta 12 x 6m.
Fiable : El eje del enrollador robusto, suministrado con la persiana aguanta el peso de la persiana sin que ésta llegue a aflojarse.
Simple de usar : Esta persiana elevada automática se manipula muy facilmente mediante un interruptor de llave colocado en el poste soporte de eje motor.
Polivalente : El cuadro eléctrico de su persiana viene equipado con unos contactos auxiliares que sirven para dar informaciones sobre la posición « abierto o cerrado » de la persiana lo que permite la conexión hacia un aparato exterior de tipo electrolizador para autorizar, limitar o detener la producción de cloro.
• Material de acero inoxidable 304 termolacado de color blanco
arena o gris.
• Dimensiones : 460 x 200 x 100 mm.
• Pletina de fijación 200 mm de largo y 100 mm de ancho.
• Entre ejes de fijación 170 mm de largo y 70 mm de ancho.
• Agujero central 50 mm de diámetro.
• Fijaciones : 2 x 4 tornillos de acero inoxidable, m8 x 90 sobre clavijas de latón.
• Material : aluminio anodizado reforzado.
• Diámetro : 140 o 155mm para las piscinas de más de 10 x 5m.
2 tipos de motor :
Motor estanco en el eje sin sistema de ajuste de finales de carrera
• Entregado preensamblado sobre el poste soporte de eje.
• Tensión de 24 V DC.
• Pareja 150nm.
• Para persianas de hasta 10 x 5m.
• Tiempo de enrollamiento estimado para un vaso de 8 x 4m : 1'30 min.
Motor estanco en el eje con sistema de ajuste de finales de carrera
• Entregado preensamblado sobre el poste soporte de eje.
• Tensión de 24 V DC.
• Pareja 150nm o 250nm según el tamaño de la piscina.
• Para persianas de hasta 12 x 6m
• Tiempo de enrollamiento estimado para un vaso de 8 x 4m : 1'30 min
• Transformador 230/24 V.
• Cartucho fusible.
• Cortocircuito.
• Aislamiento cuadro : IP 44.
• Instalación interior fuera de volumen de protección (Norma C 115/100).
• Interruptor de llave en el poste de eje.
Motores sin finales de carrera :
Mando marcha adelante / marcha atrás y encendido / apagado mediante el interruptor de llave de accionamiento mantenido para la apertura y el cierre de la persiana (según la Norma NF P-90-308).
Motores con finales de carrera:
Mando marcha adelante / marcha atrás y encendido / apagado mediante el interruptor de llave de accionamiento mantenido para el cierre de la persiana y de accionamiento mediante una simple impulsión de la llave para su apertura (Norma NF P90-308).
• Módulo de control mural (opcional).
Este módulo debe obligatoriamente encontrarse en un sitio desde el cual se pueda ver la piscina y los bañistas cada vez que se cierra o se abre la persiana.
Durante la instalación si el manejo del interruptor de llave no corresponde a la etiqueta "couvrir et découvrir" (tapar y destapar) del cuadro, cruzar los cables F y O situados en el terminal eléctrico.
Lamas conformes con las exigencias de resistencia de la norma NF P90-308.
Cada lama se compone de compartimentos que contienen aire; lo cual limita la pérdida de calor del agua y garantiza una excelente flotabilidad.
Además, las lamas cuentan con unas tapas soldadas en cada extremo lo que asegura la estanqueidad de la persiana.
Las lamas se entregan preensambaladas en módulos de 3 lamas. Deben almacenarse IMPERATIVAMENTE a la sombra y con una temperatura de aire inferior a 40ºC.
1 - Acerque las lamas para engancharlas formando una « V ».
2 - Meta el gancho conservando la posición de la « V ».
3 - Realice un movimiento inverso a la « V ».
Repita este movimiento hasta que se haya ensamblado todas las lamas.
Al colocar la persiana en lo ancho del vaso, ésta se adapta a cualquier forma de escalera : rectangular (1), de trapecio (2), romana (3), semicircular (4) o de forma libre (5) (consúltenos).
Escalera romana, recorte de las lamas a 90º "a escuadra"
Escalera con forma de trapecio, recorte de las lamas "a escuadra"
Para instalar la persiana elevada se debe preparar la piscina.
En el lado de la piscina donde se colocará la persiana, prever si es necesario un pequeño recorte de la coronación al nivel de los esquinas de la piscina para formar un ángulo recto, única manera de desenrollar las lamas sin fricción.
Además, los soportes de eje deben apoyarse en una superficie nivelada. Puede ser que sea necesario nivelar las piedras de coronación.
• Para las piscinas con ángulos rectos (90°) : el eje se debe colocar encima del borde de la piscina.
• Para las piscinas con esquinas redondeadas : el eje se debe colocar a una distancia de 500 mm como máximo del borde redondo de la piscina.
.jpg "VOLEO recorte de las piedras de coronación")

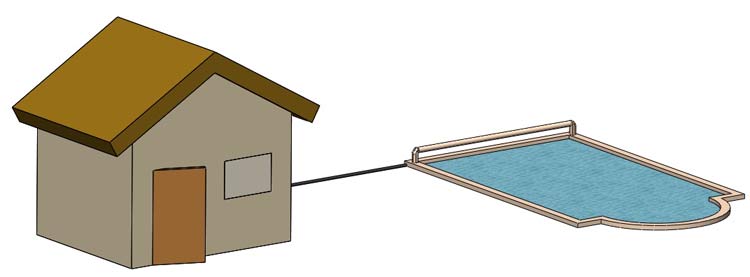

Para evitar la deterioración de su sistema, la instalación eléctrica deberá realizarse por un electricista cualificado.
Durante la instalación eléctrica hace falta prever:
1 cable 2 x 2,5mm² hasta 20m para los motores de 150nm.
1 cable 2 x 2,5mm² hasta 15m para los motores de 250nm, más allá 2 x 4mm².
En caso de que opte por un módulo de control mural, debe prever un cable suplementario (3 x 1,5mm²).
Los motores con finales de carrera se suministran con los contactos auxiliares para electrolizador.
Si desea usar esta función, piense en tirar un cable adicional, de 3 x 1,5mm2, del electrolizador hacia la cuadro de control colocado en el poste soporte de eje lado motor.
Esta persiana no sustituye el sentido común ni la responsabilidad individual.
No tiene tampoco el propósito de sustituir la vigilancia de los padres y/o de los adultos responsables de la protección de los niños pequeños.
Para este tipo de instalación, un dispositivo de rebosadero es imperativo.

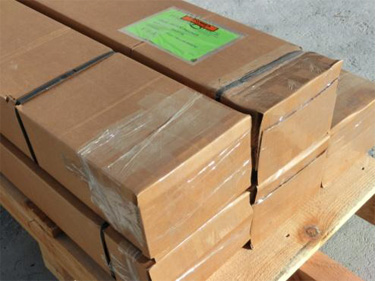

La entrega de la persiana se realiza bajo cita previa, mediante semirremolque dotado de un carro de manutención o una carretilla para para acceder a zonas difíciles (con coste adicional).
.jpg "Persiana para piscina VOLEO, paquetes en palé")
Durante la entrega los paquetes son fraccionados y distribuidos en palés ligeros con el fin de facilitar la descarga de la persiana. Cada paquete lleva un número por orden de montaje para que se pueda instalar la persiana cómodamente.
Prever imperativamente 2 personas como mínimo para la recepción y manipulación de la persiana.
Todas las mercancías entregadas se deben comprobar en presencia del transportista.
• Comprobar el estado de las lamas de PVC y que se enganchen correctamente entre ellas.
• Si algunas lamas presentan fisuras o roturas, póngase en contacto con su instalador para sustituirlas.
• Sistema de enganche de seguridad : el estado de las cinchas, de las hebillas y de los soportes de cinchas se deben verificar con regularidad.
• Es obligatorio sustituir las cinchas y sus hebillas cada 3 años.
Dimensiones interiores
Tarifas (IVA incluido)*
5 m x 3 m
3390 €
6 m x 3 m
3590 €
7 m x 3,5 m
3990 €
8 m x 4 m
4290 €
9 m x 4,5 m
4890 €
10 m x 5 m
5490 €
11 m x 5 m
5790 €
12 m x 6 m
5990 €
* Tarifas para piscinas rectangulares, persianas con lamas blancas u otros colores son costo adicional.
Precio de salida de fábrica.
Prever 2 personas para la recepción.
Otras dimensiones posibles, contáctenos gratuitamente al
800 300 103
Precio de salida de fábrica.
Prever 2 personas para la recepción.
Otras dimensiones posibles, contáctenos gratuitamente al
800 300 103
Las ventajas de la persiana elevada automática VOLEO
Conforme con las normas NF P 90-308* : Esta cubierta de seguridad para piscina ha sido diseñada para impedir que los niños de menos de 5 años accedan a la piscina. Puede sostener el peso de un adulto de 100kg.
Potente : Motor de 150nm o 250nm que permite cubrir las piscinas de hasta 12 x 6m.
Fiable : El eje del enrollador robusto, suministrado con la persiana aguanta el peso de la persiana sin que ésta llegue a aflojarse.
Simple de usar : Esta persiana elevada automática se manipula muy facilmente mediante un interruptor de llave colocado en el poste soporte de eje motor.
Polivalente : El cuadro eléctrico de su persiana viene equipado con unos contactos auxiliares que sirven para dar informaciones sobre la posición « abierto o cerrado » de la persiana lo que permite la conexión hacia un aparato exterior de tipo electrolizador para autorizar, limitar o detener la producción de cloro.
Detalles técnicos

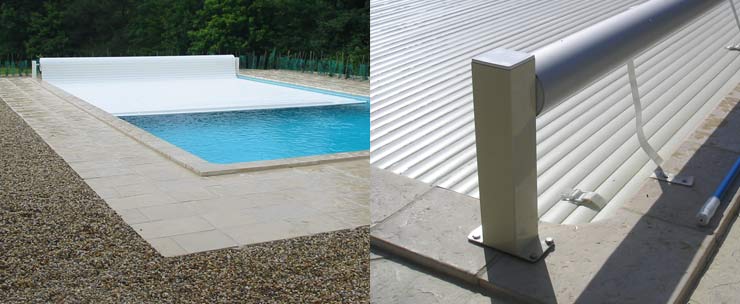

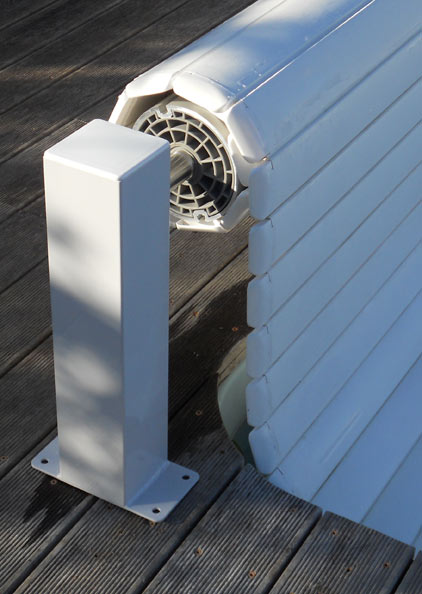

Postes soportes de eje
• Material de acero inoxidable 304 termolacado de color blanco
arena o gris.
• Dimensiones : 460 x 200 x 100 mm.
• Pletina de fijación 200 mm de largo y 100 mm de ancho.
• Entre ejes de fijación 170 mm de largo y 70 mm de ancho.
• Agujero central 50 mm de diámetro.
• Fijaciones : 2 x 4 tornillos de acero inoxidable, m8 x 90 sobre clavijas de latón.
Eje de enrollamiento
• Material : aluminio anodizado reforzado.
• Diámetro : 140 o 155mm para las piscinas de más de 10 x 5m.
Motor
2 tipos de motor :
Motor estanco en el eje sin sistema de ajuste de finales de carrera
• Entregado preensamblado sobre el poste soporte de eje.
• Tensión de 24 V DC.
• Pareja 150nm.
• Para persianas de hasta 10 x 5m.
• Tiempo de enrollamiento estimado para un vaso de 8 x 4m : 1'30 min.
Motor estanco en el eje con sistema de ajuste de finales de carrera
• Entregado preensamblado sobre el poste soporte de eje.
• Tensión de 24 V DC.
• Pareja 150nm o 250nm según el tamaño de la piscina.
• Para persianas de hasta 12 x 6m
• Tiempo de enrollamiento estimado para un vaso de 8 x 4m : 1'30 min
Cuadro de alimentación eléctrica
• Transformador 230/24 V.
• Cartucho fusible.
• Cortocircuito.
• Aislamiento cuadro : IP 44.
• Instalación interior fuera de volumen de protección (Norma C 115/100).

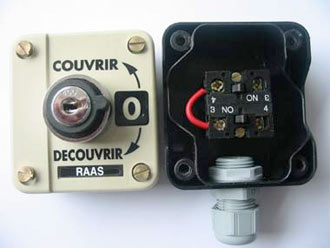

Mando del motor
• Interruptor de llave en el poste de eje.
Motores sin finales de carrera :
Mando marcha adelante / marcha atrás y encendido / apagado mediante el interruptor de llave de accionamiento mantenido para la apertura y el cierre de la persiana (según la Norma NF P-90-308).
Motores con finales de carrera:
Mando marcha adelante / marcha atrás y encendido / apagado mediante el interruptor de llave de accionamiento mantenido para el cierre de la persiana y de accionamiento mediante una simple impulsión de la llave para su apertura (Norma NF P90-308).
• Módulo de control mural (opcional).
Este módulo debe obligatoriamente encontrarse en un sitio desde el cual se pueda ver la piscina y los bañistas cada vez que se cierra o se abre la persiana.
Durante la instalación si el manejo del interruptor de llave no corresponde a la etiqueta "couvrir et découvrir" (tapar y destapar) del cuadro, cruzar los cables F y O situados en el terminal eléctrico.
Las lamas de la persiana en detalle
Lamas conformes con las exigencias de resistencia de la norma NF P90-308.
Cada lama se compone de compartimentos que contienen aire; lo cual limita la pérdida de calor del agua y garantiza una excelente flotabilidad.
Además, las lamas cuentan con unas tapas soldadas en cada extremo lo que asegura la estanqueidad de la persiana.
Las lamas se entregan preensambaladas en módulos de 3 lamas. Deben almacenarse IMPERATIVAMENTE a la sombra y con una temperatura de aire inferior a 40ºC.
Lamas
de PVC tratadas antimanchas y antirrayos UV
Anchura de las lamas
71mm
Colores
Blanco, Arena, Azul o Gris
Ensamblado
por encaje « clip »
Estanqueidad
Tapas soldadas
Garantía de estanqueidad
3 años
Colores de las tapas
Blanco, Arena o Gris
Acabado
En escuadra
Opción escalera
Póngase en contacto con nosotros

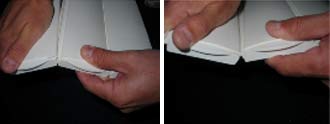

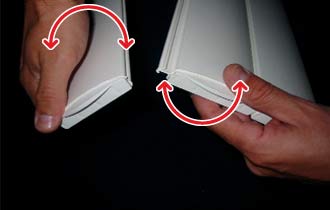

Ensamblaje de las lamas
1 - Acerque las lamas para engancharlas formando una « V ».
2 - Meta el gancho conservando la posición de la « V ».
3 - Realice un movimiento inverso a la « V ».
Repita este movimiento hasta que se haya ensamblado todas las lamas.
El ensamblado sólo se puede realizar si la piscina está llena. Las lamas deben almacenarse obligatoriamente a la sombra y con una temperatura de aire inferior a 40°C.

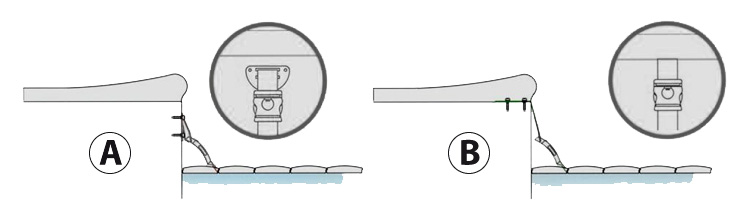

El primer módulo de lamas de la persiana se entrega con bridas de sujeción en el eje de enrollamiento. Las otras lamas se entregan por módulos de 3 o 6 elementos.
Uno de los módulos viene equipado con bridas de seguridad obligatorias. Este módulo debe colocarse en la punto de la persiana, en el lado opuesto al eje de enrollamiento.
Para simplificar el ensamblado, las lamas deben colocarse en el agua por módulos.
Una vez ensambladas las lamas, la persiana debe fijarse en el eje de enrollamiento. El primer módulo de lamas está equipado con cinchas de sujeción de nilón trenzado de 50mm de ancho.
Las cinchas deben pasar por sus soportes respectivos. Estos soportes pueden desplazarse para que las cinchas de sujeción y la persiana estén perfectamente alineadas.
Un ajuste de los soportes de cinchas mal realizado ocasionará un problema a la hora de enrollar y desenrollar de la persiana (lamas irregulares y roce con la pared de la piscina).
Una escuadría inadecuada del vaso generará el mismo problema.
NOTA:La tornillería preinstalada en el eje tiene en cuenta el espacio ocupado por el motor.
El primer módulo de lamas de la persiana se entrega con bridas de sujeción en el eje de enrollamiento. Las otras lamas se entregan por módulos de 3 o 6 elementos.
Uno de los módulos viene equipado con bridas de seguridad obligatorias. Este módulo debe colocarse en la punto de la persiana, en el lado opuesto al eje de enrollamiento.
Para simplificar el ensamblado, las lamas deben colocarse en el agua por módulos.
Fijación de la persiana en el eje
Una vez ensambladas las lamas, la persiana debe fijarse en el eje de enrollamiento. El primer módulo de lamas está equipado con cinchas de sujeción de nilón trenzado de 50mm de ancho.
Las cinchas deben pasar por sus soportes respectivos. Estos soportes pueden desplazarse para que las cinchas de sujeción y la persiana estén perfectamente alineadas.
Un ajuste de los soportes de cinchas mal realizado ocasionará un problema a la hora de enrollar y desenrollar de la persiana (lamas irregulares y roce con la pared de la piscina).
Una escuadría inadecuada del vaso generará el mismo problema.
NOTA:La tornillería preinstalada en el eje tiene en cuenta el espacio ocupado por el motor.

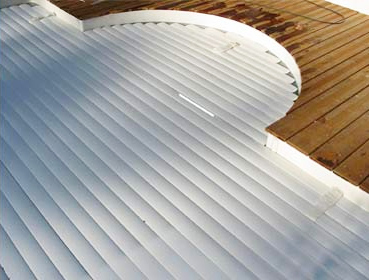

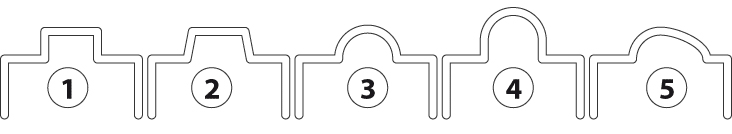

Los recortes de escalera
Al colocar la persiana en lo ancho del vaso, ésta se adapta a cualquier forma de escalera : rectangular (1), de trapecio (2), romana (3), semicircular (4) o de forma libre (5) (consúltenos).

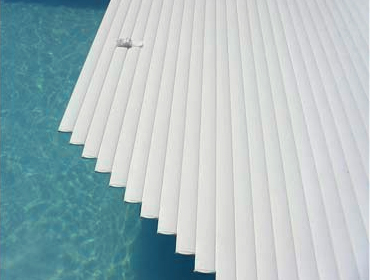

Escalera romana, recorte de las lamas a 90º "a escuadra"
Escalera con forma de trapecio, recorte de las lamas "a escuadra"

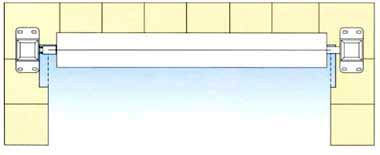

Preparación de la piscina y recorte de la coronación
Para instalar la persiana elevada se debe preparar la piscina.
En el lado de la piscina donde se colocará la persiana, prever si es necesario un pequeño recorte de la coronación al nivel de los esquinas de la piscina para formar un ángulo recto, única manera de desenrollar las lamas sin fricción.
Además, los soportes de eje deben apoyarse en una superficie nivelada. Puede ser que sea necesario nivelar las piedras de coronación.
• Para las piscinas con ángulos rectos (90°) : el eje se debe colocar encima del borde de la piscina.
• Para las piscinas con esquinas redondeadas : el eje se debe colocar a una distancia de 500 mm como máximo del borde redondo de la piscina.
| Longitud de la piscina | 7 m | 10 m | 12 m |
| Longitud del recorte | 280 mm | 320 mm | 350 mm |

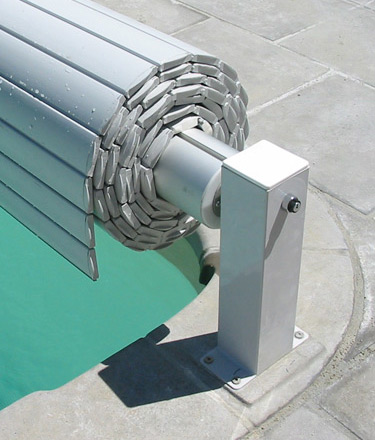

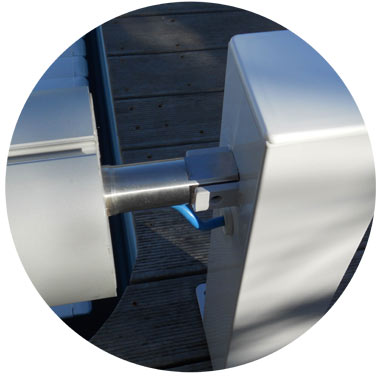

Montaje de los postes soportes de eje
Los postes soportes del eje son de acero inoxidable y revestidos de una pintura termolacada.
El eje, el motor y el soporte motor se suministran preinstalados. Solo el poste opuesto al motor tiene que encajar en el cojinete del eje antes de proceder a las fijaciones.
El poste opuesto al motor está equipado con un eje soporte que deberá encajar dentro del cojinete del eje.
Conservar un espacio de entre 30 y 40 mm entre el eje y el poste.
La fijación al suelo debe realizarse con cuidado.
El instalador deberá comprobar la solidez del soporte que recibirá los postes que soportan la persiana.
Los pernos de expansión suministrados como accesorio estándar podrían dañar, en ciertos casos, las coronaciones en piedra reconstituida.
En este caso se recomienda utilizar clavijas químicas (póngase en contacto con nosotros).
El eje, el motor y el soporte motor se suministran preinstalados. Solo el poste opuesto al motor tiene que encajar en el cojinete del eje antes de proceder a las fijaciones.
El poste opuesto al motor está equipado con un eje soporte que deberá encajar dentro del cojinete del eje.
Conservar un espacio de entre 30 y 40 mm entre el eje y el poste.
La fijación al suelo debe realizarse con cuidado.
El instalador deberá comprobar la solidez del soporte que recibirá los postes que soportan la persiana.
Los pernos de expansión suministrados como accesorio estándar podrían dañar, en ciertos casos, las coronaciones en piedra reconstituida.
En este caso se recomienda utilizar clavijas químicas (póngase en contacto con nosotros).
Parte eléctrica de la persiana
Para evitar la deterioración de su sistema, la instalación eléctrica deberá realizarse por un electricista cualificado.
Durante la instalación eléctrica hace falta prever:
1 cable 2 x 2,5mm² hasta 20m para los motores de 150nm.
1 cable 2 x 2,5mm² hasta 15m para los motores de 250nm, más allá 2 x 4mm².
En caso de que opte por un módulo de control mural, debe prever un cable suplementario (3 x 1,5mm²).
Los motores con finales de carrera se suministran con los contactos auxiliares para electrolizador.
Si desea usar esta función, piense en tirar un cable adicional, de 3 x 1,5mm2, del electrolizador hacia la cuadro de control colocado en el poste soporte de eje lado motor.
Sistema de seguridad
Conforme con la Norma NFP 90-308, se entregan unas pletinas de fijación en cantidad proporcional al tamaño de la persiana y a la forma de la piscina. Se fijan a la pared opuesta al eje de enrollamiento.
Las pletinas deben colocarse bajo la coronación y encima del nivel habitual del agua. Utilice el juego de tornillos y tacos especiales suministrado con el material. Las pletinas están disponibles en blanco, color arena o gris.
NOTA : Para las piscinas construidas a partir de « bloques » o encofrado de poliestireno, los modelos de cinchas de seguridad sobre pletina no son utilizables. Por su seguridad, la fijación a la pared no se recomienda en ningún caso ya que no responden a las exigencias de las normas de seguridad en vigor.
Lo mismo vale para los vasos con estructura de "paredes finas" como los paneles de acero o de material compuesto.
Una fijación bajo la coronación, en el borde de la piscina, y con bridas de seguridad adecuadas es necesaria (opcional).
Las pletinas deben colocarse bajo la coronación y encima del nivel habitual del agua. Utilice el juego de tornillos y tacos especiales suministrado con el material. Las pletinas están disponibles en blanco, color arena o gris.
NOTA : Para las piscinas construidas a partir de « bloques » o encofrado de poliestireno, los modelos de cinchas de seguridad sobre pletina no son utilizables. Por su seguridad, la fijación a la pared no se recomienda en ningún caso ya que no responden a las exigencias de las normas de seguridad en vigor.
Lo mismo vale para los vasos con estructura de "paredes finas" como los paneles de acero o de material compuesto.
Una fijación bajo la coronación, en el borde de la piscina, y con bridas de seguridad adecuadas es necesaria (opcional).
Cierre 3 puntos + cincha + Pletina de seguridad mural (A)
Dispositivo de rebosadero imperativo.
Dispositivo de rebosadero imperativo.
Cierre 3 puntos + cincha + Pletina de seguridad para fijar
bajo la coronación (B) opcional.
bajo la coronación (B) opcional.
Esta persiana no sustituye el sentido común ni la responsabilidad individual.
No tiene tampoco el propósito de sustituir la vigilancia de los padres y/o de los adultos responsables de la protección de los niños pequeños.
Para este tipo de instalación, un dispositivo de rebosadero es imperativo.
Embalaje et Transporte
La entrega de la persiana se realiza bajo cita previa, mediante semirremolque dotado de un carro de manutención o una carretilla para para acceder a zonas difíciles (con coste adicional).
Durante la entrega los paquetes son fraccionados y distribuidos en palés ligeros con el fin de facilitar la descarga de la persiana. Cada paquete lleva un número por orden de montaje para que se pueda instalar la persiana cómodamente.
Prever imperativamente 2 personas como mínimo para la recepción y manipulación de la persiana.
Todas las mercancías entregadas se deben comprobar en presencia del transportista.
El mantenimiento de la persiana
• Comprobar el estado de las lamas de PVC y que se enganchen correctamente entre ellas.
• Si algunas lamas presentan fisuras o roturas, póngase en contacto con su instalador para sustituirlas.
• Sistema de enganche de seguridad : el estado de las cinchas, de las hebillas y de los soportes de cinchas se deben verificar con regularidad.
• Es obligatorio sustituir las cinchas y sus hebillas cada 3 años.
Garantía
3 años para las lamas que componen la persiana y las bridas de seguridad.
2 años para el motor, el reductor, el eje, los pies de soporte y el cajón eléctrico.
Para el transporte, pida presupuesto.
Fotos no contractuales
Precio con IVA incluido.
Precio con IVA incluido.
Solicitud de presupuesto gratuito persiana elevada automática voleo
¿Desea recibir un presupuesto para el artículo? : Persiana elevada automática VOLEO
Al precio de 3424 eur IVA incluido.
Le rogamos complete correctamente el siguiente formulario. Su solicitud será tratada en breve por nuestro servicio comercial.
Llamada gratuita en España
De lunes a viernes, desde las 9h. hasta las 19h. Sábado, desde las 10h. hasta las 18h.
Solicitud de recambios
Busca un recambio para el artículo «Persiana elevada automática VOLEO» ?
Haga Clic en el siguiente botón. Su solicitud será tratada en breve por nuestro servicio comercial.
