Mantas, cobertores, persianas y cubiertas para piscinas Persianas para piscinas, manuales, automáticas o solares Persiana automatica elevada Perseo Persiana automatica elevada Perseo
Precio recomendado proveedor 2023 A partir de :
2865 €
Nuestro precio A partir de :
2690 € IVA incluido
Ref. Abatik 017535
Ref. Proveedor PERSEO5X3
Persiana elevada automática Perseo 5m x 3m con regulador de fin de carrera
Ref. Proveedor PERSEO5X3
Persiana elevada automática Perseo 5m x 3m con regulador de fin de carrera
Persiana automatica para piscinas hasta de 16 x 8 m,
Conforme a la norma NF P90-308,
Motor en el eje con gestion de final de carrera,
Mecanica desbloqueable, Alimentacion por cable,
Instalacion simple y rapida
Conforme a la norma NF P90-308,
Motor en el eje con gestion de final de carrera,
Mecanica desbloqueable, Alimentacion por cable,
Instalacion simple y rapida
- Conforme con las normas NF P 90-308
Disponible
Precio indicado para una piscina rectangular de dimensiones interiores 5 x 3 m.
Para un presupuesto personalizado, nuestro departamento comercial y tecnico esta a su disposicion llamando al N° gratuito 0800 300 103 (presupuesto gratuito y personalizado)
*Precio con iva incluido Salida de Fabrica para las persianas con pies y lamas blancas.
El precio de la persiana completa comprende: el enrollador elevado + las lamas blancas + el sistema de seguridad (kit de enganche Pushlocks clavos en la fachada) + embalaje.
Recortes escalera, angulos redondeados o paños cortados, escalerilla o bloque de filtracion en opcion. Transporte no incluido, Consultenos.
Recortes escalera, angulos redondeados o paños cortados, escalerilla o bloque de filtracion en opcion. Transporte no incluido, Consultenos.

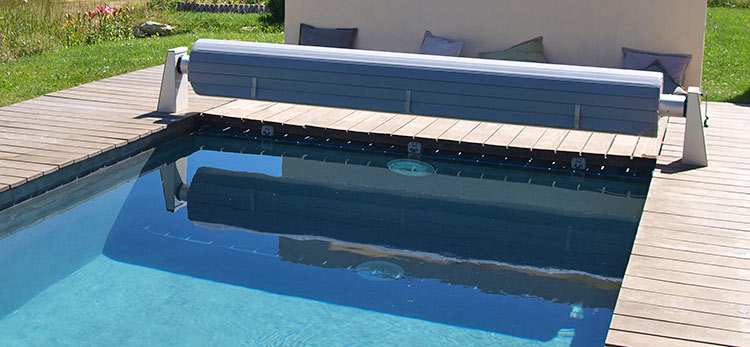

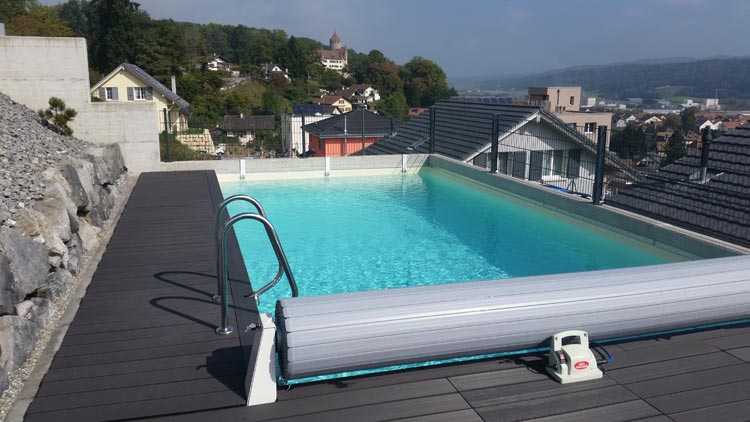

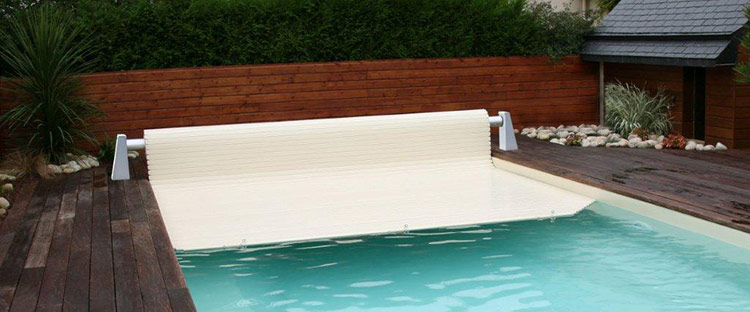

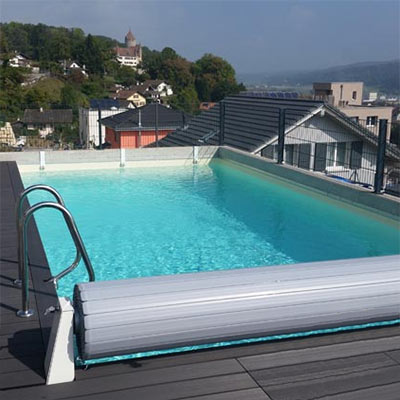

Presentacion de la Persiana automatica elevada Perseo
Piscinas Online le presenta en exclusividad la persiana elevada para piscinas Perseo. Concebida para piscinas existentes o en construccion, conviene a las piscinas rectangulares de dimensiones interiores hasta 16 x 8 m ( escalera no incluida). Esta persiana automatica permite proteger su piscina limitando las obras de instalacion, esta conforme a la norma NF P90-308.
La persiana Perseo permite conservar la temperatura del agua de su piscina, prolongando asi la temporada de baño. Limita la evaporacion del agua, reduce la limpieza, mantiene el agua mas limpia y permite bajar el consumo de productos de mantenimiento.
Sus lamas opacas impiden la fotosintesis propicia al desarrollo de las algas.
La persiana Perseo permite conservar la temperatura del agua de su piscina, prolongando asi la temporada de baño. Limita la evaporacion del agua, reduce la limpieza, mantiene el agua mas limpia y permite bajar el consumo de productos de mantenimiento.
Sus lamas opacas impiden la fotosintesis propicia al desarrollo de las algas.
Ventajas de la Persiana Perseo
Las manipulaciones de apertura y cierre se realizan por una sola persona gracias al interruptor con llave situado en la base de la persiana. Tres minutos maximo (en funcion de la talla de su piscina) bastan para enrollar o desenrollar la persiana. La gestion del final de carrera permite la apertura automatica de la persiana y su parada automatica cuando esta completamente cerrada ( manteniendo la llave de contacto activa conformemente a la norma NF P90-308).
El bloqueo de la persiana esta asegurado por un dispositivo anti-levantamiento aportando una seguridad optima.
En caso de averia electrica, el eje de la persiana desembragable, le permite proteger su piscina.
La persiana Perseo se entrega con todos los equipamientos necesarios para su instalacion y su puesta en marcha :
El bloqueo de la persiana esta asegurado por un dispositivo anti-levantamiento aportando una seguridad optima.
En caso de averia electrica, el eje de la persiana desembragable, le permite proteger su piscina.
La persiana Perseo se entrega con todos los equipamientos necesarios para su instalacion y su puesta en marcha :
- 2 bases en Aluminio 300/100 lacados blancos, con un interruptor con llave de 3 posiciones.
- La fijacion de las bases ( clavijas, tirafondos + tornillos)
- 1 eje de enrollamiento de aluminio anodizado*
- 2 cojinetes portadores en polietileno Alta Densidad permitiendo repartir el peso de la estructura en las bases con el fin de no forzar el motor
- 1 anilla de reglaje
- 1 motor electrico en el eje de 12V con final de carrera mecanica regulable.
- 1 cuadro electrico con transformador y proteccion con un disyuntor magneto termico.
- 1 estructura compuesta de lamas flotantes blancas (beiges o grises en opcion) con aletas de acabado de 25 mm
- Las correas de union estructura/eje
- 1 dispositivo anti-levantamiento compuesto de bridas ABS + Cintas + Soportes para fijar las paredes ( o bajo los brocales en opcion)
- 1 modo de empleo
- 1 embalaje.
*Diametro y largo del eje en funcion de la talla de la piscina:
| Dimensiones | Espesor | Diametro |
| Piscinas de menos de 4.5m de ancho (largo maximo de la piscina 11 m) | 2,2 mm | Ø 126,4 mm |
| Piscinas de 4.5 m a 5 m de ancho ( largo maximo de la piscina 11 m) | 4 mm | Ø 130 mm |
| Piscinas hasta 5 m de ancho ( largo maximo de la piscina 16 m) | 2.5 mm | Ø 165 mm |
| Piscinas hasta 6 m de ancho (largo maximo de la piscina 16 m) | 5 mm | Ø 170 mm |
| Piscinas de 7 a 8 m de ancho (largo maximo de la piscina 16 m) | 10 mm | Ø 180 mm |

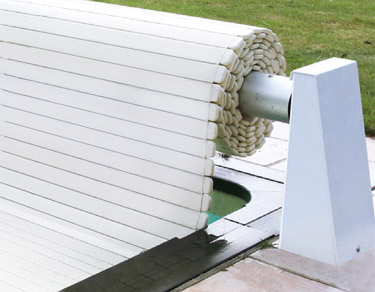

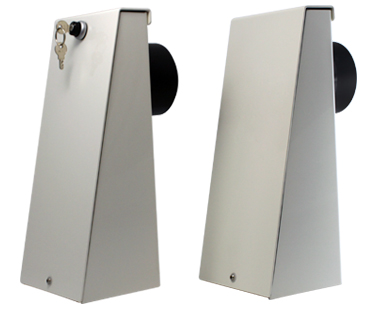

Las bases de la persiana Perseo
La persiana dispone de dos bases de aluminio 300/100 lacadas blancas, con un interruptor con llave 3 posiciones.

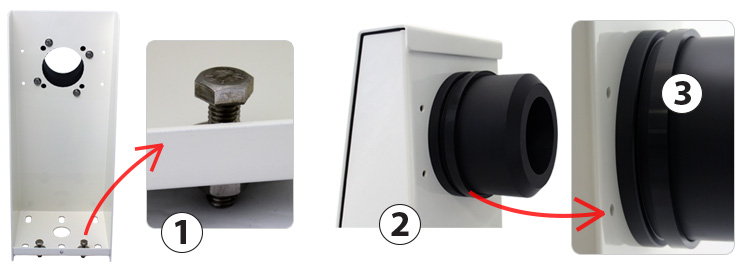

La inclinacion de las bases de la persiana, regulable por tuercas, evita el aumento de los brocales curvados (1).
Dos cojinetes portadores, fijados en las bases de la persiana, soportando el eje de la persiana. El peso del conjunto eje + estructura no fuerza en el eje del motor, de este modo se prolonga la duracion de vida del motor (2).
Con el calor, el eje de la persiana puede dilatarse y ver su volumen aumentarse. Para evitar los frotamientos, una anilla se pone sobre la estructura libre con el fin de compensar los efectos de la dilatacion (3).
La inclinacion de las bases de la persiana, regulable por tuercas, evita el aumento de los brocales curvados (1).
Dos cojinetes portadores, fijados en las bases de la persiana, soportando el eje de la persiana. El peso del conjunto eje + estructura no fuerza en el eje del motor, de este modo se prolonga la duracion de vida del motor (2).
Con el calor, el eje de la persiana puede dilatarse y ver su volumen aumentarse. Para evitar los frotamientos, una anilla se pone sobre la estructura libre con el fin de compensar los efectos de la dilatacion (3).
Bases
En aluminio 300/100
Color
Blanco
Inclinacion regulable
Con tuercas
Dimensiones L x l x H
182 x 147 x 425 mm
Fachadas
Desmontables de aluminio lacadas blancas
Las lamas de la persiana Perseo
Las lamas de la persiana son conformes a la norma NF P90-308.
La opacidad de las lamas reduce el fenomeno de fotosintesis y evita asi la aparicion de algas.
Cada lama esta compuesta de compartimentos llenos de aire asegurando su flotabilidad y limitando la perdida de calor del agua.
En cada extremo de la lama, los tapones pegados garantizan su impermeabilidad y su flotabilidad.
Las aletas desmontables Standards de 25 mm (Std) que aseguran el acabado de la lama se pueden reemplazar por modelos de tallas diferentes: 15mm (S) o 35 mm (XL).
Su concepto exclusivo patentado permite un montaje de las lamas por deslizamiento facilitando la instalacion y el mantenimiento de la estructura.
La opacidad de las lamas reduce el fenomeno de fotosintesis y evita asi la aparicion de algas.
Cada lama esta compuesta de compartimentos llenos de aire asegurando su flotabilidad y limitando la perdida de calor del agua.
En cada extremo de la lama, los tapones pegados garantizan su impermeabilidad y su flotabilidad.
Las aletas desmontables Standards de 25 mm (Std) que aseguran el acabado de la lama se pueden reemplazar por modelos de tallas diferentes: 15mm (S) o 35 mm (XL).
Su concepto exclusivo patentado permite un montaje de las lamas por deslizamiento facilitando la instalacion y el mantenimiento de la estructura.
Lamas
PVC Calcio/Zinc
Tratamientos
Anti-manchas y anti UV
Ancho de las lamas
69 mm
Espesor de las lamas
13 mm
Colores
Blanco, Arena o gris en opcion
Garantia
3 años
Recortes escalera
Bajo presupuesto, acabado de forma sistematica
Montaje de las lamas de la estructura
El montaje de la estructura se realiza :
Con encajado
Con encajado de una lama en la otra, empezar poniendo el gancho inferior de la parte macho de la lama izquierda en la garganta hembra de la lama de la derecha (fig 1 y fig 2).
Reproducir el movimiento de oscilacion hasta el encajado completo de la lama (fig 3 y fig 4).
Reproducir el movimiento de oscilacion hasta el encajado completo de la lama (fig 3 y fig 4).
Por deslizamiento
Para deslizar una lama en otra, solo necesita desmontar los tapones y deslizar las lamas entre ellas.
Este sistema de montaje patentado
- Permite un montaje mas rapido y mas simple de la, estructura, esencialmente para las lamas de largo grande,
- Limita las manipulaciones fastidiosas,
- Facilita el desmontaje de una lama estropeada.
Al realizar el pedido, solicite que un solo capuchon sobre tres sea montado con el fin de ganar tiempo durante el montaje.
Los recortes de la escalera
Cuando la persiana este colocada en el largo de la piscina, se puede adaptar a diferentes formas de la escalera: rectangular (1), trapecio (2), romana (3), semi-circular (4), o forma libre (5) - (despues estudio de nuestra parte).
Los recortes de la escalera estan en opcion.
Los skis
ituados bajo las dos ultimas lamas, los skis permiten orientar la estructura con el fin de garantizar el correcto deslizamiento en el agua.
Los orificios se efectuan en fabrica.
Preparacion de la playa
Para recibir las bases de la persiana, la playa debe tener una superficie de 182 x 147 mm de cada lado de la piscina pudiendo de los tirafondos.
En las piscinas existentes teniendo brocales, hay que preveer un recorte de brocales de 35 cm para permitir el paso de la persiana.
Se debe poner horizontalmente de nievl y perpendicularmente a la piscina.
El eje se pone :
Sobre el polo de los brocales traseros de las piscinas con un angulo recto (a).
Al final de un eventual radio en las piscinas con radio (b).
Los recortes de los brocales
En las piscinas existentes teniendo brocales, hay que preveer un recorte de brocales de 35 cm para permitir el paso de la persiana.
El eje de la persiana
Se debe poner horizontalmente de nievl y perpendicularmente a la piscina.
El eje se pone :
Sobre el polo de los brocales traseros de las piscinas con un angulo recto (a).
Al final de un eventual radio en las piscinas con radio (b).
Las dos bases de la persiana deben fijarse horizontalmente del nivel. Si es necesario, ajustar su inclinacion con ayuda de las tuercas y de los tornillos entregados.
Con el fin de compensar los efectos de la dilatacion del eje, es necesario dejar un margen de 5 mm
- Entre la anilla del reglaje y la estructura portadora lado libre (1).
- Entre la anilla del reglaje y el eje lado libre (1).
- Entre el eje y la estructura portadora lado motor (2).
Le aconsejamos efectuar las fijaciones al suelo una vez que haya efectuado un enrollamiento completo de las lamas para verificar la posicion y los reglajes.
Con el fin de compensar los efectos de la dilatacion del eje, es necesario dejar un margen de 5 mm
- Entre la anilla del reglaje y la estructura portadora lado libre (1).
- Entre la anilla del reglaje y el eje lado libre (1).
- Entre el eje y la estructura portadora lado motor (2).
Le aconsejamos efectuar las fijaciones al suelo una vez que haya efectuado un enrollamiento completo de las lamas para verificar la posicion y los reglajes.
La motorizacion de la persiana es debrayable con el fin de permitir una apertura y un cierre manual de la persiana. en ese caso, el fin de carrera deberan regularse despues de la puesta en funcionamiento.

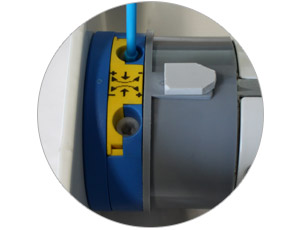

Los finales de carrera
Los finales de carrera mecanicas son regulables gracias a una llave stylo entregada.
Las flechas, indican el sentido de desplazamiento de la estructura.
Girando en el sentido :
+ aumenta la playa del desplazamiento de la estructura
- reduce la playa de desplazamiento de la estructura.
Instalacion electrica

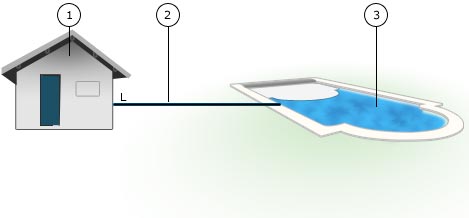

El cuadro electrico debe instalarse en el local tecnico (1) de manera que repecte la norma electrica C15-100.
Es necesario preveer una alimentacion electrica por cable (2) dos hilos:
- de 2 x 4 mm2 si el cable es de menos de 16 m para llegar a la piscina
o
- de 2 x 6 mm2 si el cable es de menos de 16 m para llegar a la piscina (3).
Es necesario preveer una alimentacion electrica por cable (2) dos hilos:
- de 2 x 4 mm2 si el cable es de menos de 16 m para llegar a la piscina
o
- de 2 x 6 mm2 si el cable es de menos de 16 m para llegar a la piscina (3).

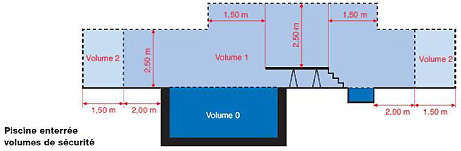

La instalacion electrica debe realizarse respetando la norma C15-100.
- Conectar la piscina y todo el equipamiento a la tierra para evacuar todas las corrientes vagabundas que acentuan los fenomenos de oxidacion de los metales utilizados ( inox 316, aluminio 6060 anodizado o lacado con beckryzing).
- La multiplicacion de las soluciones de tratamiento del agua nos conduce a no ser responsables de la garantia en caso del no respecto del equilibrio del agua.
En caso de utilizacion del aparato que produce una reaccion electroquimica que acelera la corrosion de los metales, se le ruega tomar todas las disposiciones para limitar los efectos nefastos.
En general, conviene saber que la necesidad de produccion del agente oxidante se reduce de 75 a 90% entre una persiana abierta y una persiana cerrada. Un cuadro electrico se adapta para comunicar la posicion de la persiana al aparato del tratamiento.
- Conectar la piscina y todo el equipamiento a la tierra para evacuar todas las corrientes vagabundas que acentuan los fenomenos de oxidacion de los metales utilizados ( inox 316, aluminio 6060 anodizado o lacado con beckryzing).
- La multiplicacion de las soluciones de tratamiento del agua nos conduce a no ser responsables de la garantia en caso del no respecto del equilibrio del agua.
En caso de utilizacion del aparato que produce una reaccion electroquimica que acelera la corrosion de los metales, se le ruega tomar todas las disposiciones para limitar los efectos nefastos.
En general, conviene saber que la necesidad de produccion del agente oxidante se reduce de 75 a 90% entre una persiana abierta y una persiana cerrada. Un cuadro electrico se adapta para comunicar la posicion de la persiana al aparato del tratamiento.
- El cuadro electrico, instalado en un lugar seco, debe protegerse para un disyuntor de 10A y un diferencial de 30mA.
- Todos los cables se conectan en las cajas de derivacion impermeables y fuera de volumen 0 de la piscina.
- Todos los cables se conectan en las cajas de derivacion impermeables y fuera de volumen 0 de la piscina.
Una instalcion electrica es necesaria al inicio del cuadro electrico de la persiana a la mecanica del enrollador :
El haz electrico de la persiana Perseo esta pre cortado. Una vez los cables del motor conectados al haz, le basta conectar los dominos.
| Modelo de la persiana | Distancia del local a la piscina | Seccion cable electrico | Captadores de final de carrera | Motor conmutador |
| Perseo | < 16 m | 2 x 4 mm² | Ya conectados | Ya conectados |
| Perseo | < 25 m | 2 x 6 mm² | Ya conectados | Ya conectados |
El haz electrico de la persiana Perseo esta pre cortado. Una vez los cables del motor conectados al haz, le basta conectar los dominos.
El sistema de seguridad
La persiana automatica Perseo esta equipada de un dispositivo anti levantamiento conforme a la norma NF P90-308. Este sistema se compone de cintas ABS + Correas + Soportes para fijarlos en las paredes.
La cantidad de los dispositivos depende de la anchura de la piscina.
La cantidad de los dispositivos depende de la anchura de la piscina.
Colores de los soportes
Anchura de la piscina
Cantidad de los dispositivos
Hasta 3 metros
4
De 3.01 a 5 metros
6
De 5.01 a 7 metros
8
De 7.01 a 8 metros
10
Tres colores disponibles : blanco, beige o gris.
Tres modelos propuestos en funcion de la estructura de la piscina:
En fachada cuadrada para las piscinas de hormigon, cemento, casco poliester (con cintura de hormigon) u otra pared de 8 mm minimo de espesor.
En fachada para sellar (en opcion) para estanques de hormigón, en construcción.
Versión de puente (en opcion) para las piscinas de hormigon, paneles de acero, paneles polietileno, cascos poliester.
Bloqueo - Durante el cierre de la persiana, el gatillo se sujeta en el soporte.
Para la apertura, basta con apoyar sobre el espolon levantando el gatillo para liberar la persiana antes de enrollarla en el eje.
Opcion Contacto por electrolizador de sal
Cuando su persiana esta cerrada, si su piscina esta equipada de un sistema de tratamiento por electrolizador de sal, debe bajar su produccion, con el fin de evitar una concentracion de cloro perjudicial para las lamas.
La persiana Perseo se puede equipar de un cuadro electrico permitiendo manejar automaticamente la produccion del cloro en funcion de la apertura o cierre de la piscina, a condicion que su electrolizador esté provisto de esta funcion.
Precauciones de utilizacion
Esta persiana se puede utilizar para todas las estaciones del año, Cuidado, no las utilice en caso de heladas.
Para un funcionamiento optimo del cobertor, le aconsejamos conservar el nivel del agua a 10 cm debajo de los brocales.
Durante el periodo de hibernacion, le aconsejamos mantener el agua a su nivel habitual.
Para un funcionamiento optimo del cobertor, le aconsejamos conservar el nivel del agua a 10 cm debajo de los brocales.
Durante el periodo de hibernacion, le aconsejamos mantener el agua a su nivel habitual.
Embalaje y Transporte
Con el fin de poder entregarle la persiana en las mejores condiciones posibles, nuestro servicio de transporte lo contactara para fijar una cita.
Es imperativo preveer 2 personas para descargar la persiana
Es imperativo preveer 2 personas para descargar la persiana
Garantía
2 años motor
3 años laminas
Para el transporte, pida presupuesto.
Fotos no contractuales
Precio con IVA incluido.
Precio con IVA incluido.
Solicitud de presupuesto gratuito persiana automatica elevada perseo

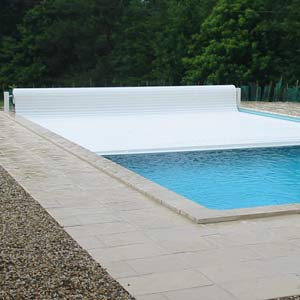

¿Desea recibir un presupuesto para el artículo? : Persiana automatica elevada Perseo
Al precio de 2690 eur IVA incluido.
Le rogamos complete correctamente el siguiente formulario. Su solicitud será tratada en breve por nuestro servicio comercial.
Llamada gratuita en España
De lunes a viernes, desde las 9h. hasta las 19h. Sábado, desde las 10h. hasta las 18h.
Solicitud de recambios
Busca un recambio para el artículo «Persiana automatica elevada Perseo» ?
Haga Clic en el siguiente botón. Su solicitud será tratada en breve por nuestro servicio comercial.
