Persiana automática sumergida ABRIBLUE Imm'Ax
Dimensiones interiores piscina
Tarifas IVA incluido *
8m x 4m
8960 €
10m x 5m
10650 €
11m x 5 m
13750 €
Persiana sumergida con motor en el eje, alimentación eléctrica.
Equilibrio idóneo entre seguridad, funcionalidad, discreción y estética
*Precio de fábrica, con cajón de PVC Blanco, lamas blancas.
Prever imperativamente 2 personas para la recepción y la instalación de su persiana.
Consulte a nuestros asesores al número gratuito 800 300 103 para conocer los gastos de envío de su persiana.
Equilibrio idóneo entre seguridad, funcionalidad, discreción y estética
*Precio de fábrica, con cajón de PVC Blanco, lamas blancas.
Prever imperativamente 2 personas para la recepción y la instalación de su persiana.
Consulte a nuestros asesores al número gratuito 800 300 103 para conocer los gastos de envío de su persiana.

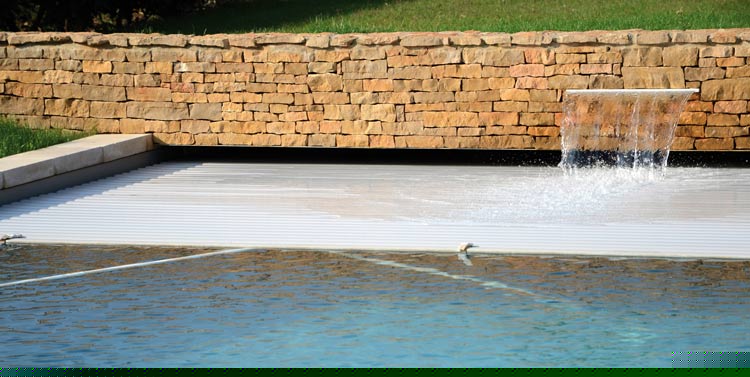

La persiana sumergida automática ABRIBLUE Imm'Ax es la respuesta a todos aquellos que desean disfrutar plenamente de su piscina, respetando a la vez la estética de su espacio de relajación.
Discreta y estética: La persiana se ubica debajo de la tapa del cajón.
Fiable: La persiana sumergida ABRIBLUE Imm'Ax es conforme con la norma NFP90-308.
Motor inteligente alojado en el eje: El motor tubular de la persiana sumergida cuenta con un sistema de regulación de final de recorrido sin sensor externo. Además, es capaz de dar informaciones, sobre su estado, a los aparatos de tratamiento del agua para conseguir un correcto ajuste de los productos químicos.
Práctica: Las maniobras de apertura y de cierre se pueden realizan por una sola persona gracias a la llave de contacto, 3 minutos son suficientes para enrollar o desenrollar la persiana.
El bloqueo de la persiana aporta una seguridad óptima.
Económica: Limita la evaporación del agua. Reduce la suciedad y mantiene el agua más limpia.
Las lamas opacas impiden la fotosíntesis que favorece el desarrollo de las algas.
La persiana conserva la temperatura del agua de su piscina alargando de esta forma la temporada de baño.
Espacio reducido: Ocupa poco espacio gracias al motor situado en el eje del enrollador.
Discreta y estética: La persiana se ubica debajo de la tapa del cajón.
Fiable: La persiana sumergida ABRIBLUE Imm'Ax es conforme con la norma NFP90-308.
Motor inteligente alojado en el eje: El motor tubular de la persiana sumergida cuenta con un sistema de regulación de final de recorrido sin sensor externo. Además, es capaz de dar informaciones, sobre su estado, a los aparatos de tratamiento del agua para conseguir un correcto ajuste de los productos químicos.
Práctica: Las maniobras de apertura y de cierre se pueden realizan por una sola persona gracias a la llave de contacto, 3 minutos son suficientes para enrollar o desenrollar la persiana.
El bloqueo de la persiana aporta una seguridad óptima.
Económica: Limita la evaporación del agua. Reduce la suciedad y mantiene el agua más limpia.
Las lamas opacas impiden la fotosíntesis que favorece el desarrollo de las algas.
La persiana conserva la temperatura del agua de su piscina alargando de esta forma la temporada de baño.
Espacio reducido: Ocupa poco espacio gracias al motor situado en el eje del enrollador.
La persiana automática para piscina permite
asegurar el acceso a su piscina limitando
las obras de instalación gracias a un simple
cable que une la persiana al cuadro eléctrico
ubicado en el local técnico de su piscina.
La instalación de una persiana sumergida debe imperativamente acompañarse por
una toma de conexión a tierra, para mejorar la resistencia frente a la corrosión.
Se adapta a casi todas las piscinas
ya existentes o en construcción.
Para las paredes no verticales, consúltenos.
Características técnicas
Chapas del soporte del enrollador
2 (fijación a las paredes de la piscina)
Eje
1 montado sobre cojinete ajustable
Motor eléctrico
De 24V, tubular y con sistema de ajuste de finales de carrera
Apertura / cierre
Conmutador de llave, 3 posiciones
Cuadro transformador
1
Persiana flotante
Compuesta por lamas
Vigueta
1 de aluminio lacado, color blanco (color arena opcional)
Estribos con alas exteriores
2 para fijar la vigueta
Conjunto de contrapeso con correas para el lastre de la persiana
1
Tapa del cajón
De PVC blanco o de color arena (de aluminio o de madera opcional)
Tabique de separación amovible
Lamas de PVC, reforzadas con acero inoxidable
Corredera para el tabique de separación
2 de aluminio lacado blanco
Kit de seguridad
Con correas
Condiciones de uso
Todo el año
Las lamas en detalle
Lamas
De PVC extrusionado, tratadas contra las manchas
Tratamiento de las lamas
estabilizadas con Calcio / zinc, para evitar las manchas
Anchura de las lamas
83mm
Espesor de las lamas
17,5mm
Resistencia al calor
Excelente
Ensamblado de las lamas simplificado
Sistema simple de enganche macho-hembra
Tapones de las lamas
Soldadas en fábrica + aletas amovibles
Colores disponibles
De PVC blanco, azul, gris, mármol azul, o de policarbonato transparente, translúcido azulado, doble capa color plateado o azulado
Compatibilidad
Con piscinas rectangulares (para otras formas consúltenos)
Opción escalera
En la otra punta de la piscina únicamente, ( consúltenos)
Colores disponibles de las lamas
Los tapones de las lamas vienen equipados con unas aletas de 20 mm. Para ajustar la anchura de la persiana con la del vaso, puede retirarlas y si es necesario sustituirlas por aletas de 10, 15, 25 o 30 mm (contáctenos).
Atención, recortar estos tapones cancela la garantía de estanqueidad y de rígidez de la lama y de la persiana.
Para desmontar una lama, proceder de modo inverso (al de la fig.1) apretando la parte inferior del lado hembra (lama izquierda) para poder liberar el gancho superior del lado macho (lama derecha).
]

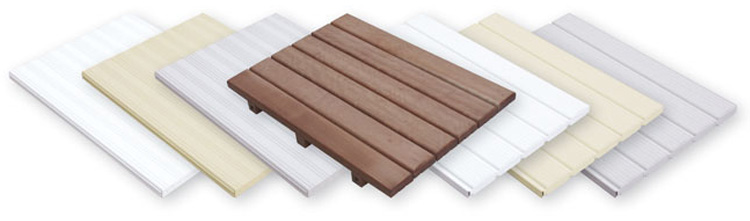

Colores disponibles para la tapa embellecedora del cajón
Instalación de la persiana
Preparación de la playa
Para poder instalar las chapas del soporte del eje IMM' AX, las cajas de empotramiento de la vigueta y\o las correderas del tabique de separación con la opción de fijación; el borde de la piscina no debe llevar coronación y debe ser de hormigón cargado a 350 kg de cemento / m3 para recibir los pernos de anclaje.

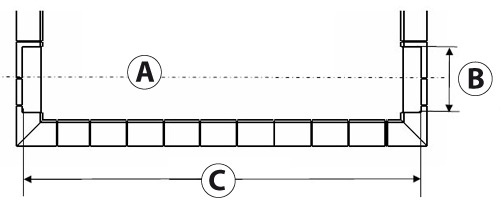

(A) Eje de enrollamiento de la persiana
(B) Anchura del foso técnico
(C) Vaso +45cm
Espacio ocupado por la persiana
longitud piscinaanchura mínima foso8 m560 mm9 m590 mm10 m620 mm11 m640 mm

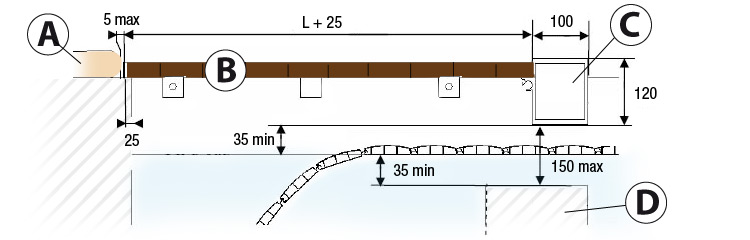

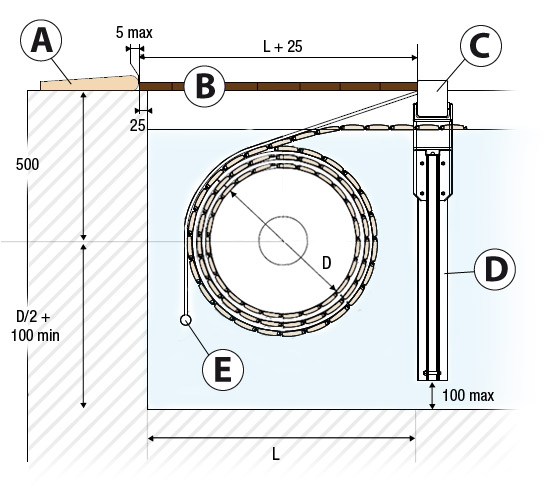

A. Coronación
B. Enrejado
C. Vigueta
D. Pared o tabique de separación
E. Contrapeso
- El foso técnico es imprescindible para evitar que se acceda al enrollador de las lamas de la persiana sumergida. Las paredes deben ser verticales, paralelas y con ángulos de 90°.
- El ancho del foso técnico debe asegurar la rotación del enrollador de lamas (cuidado con los radios) y la profundidad del mismo debe permitir la instalación y el movimiento del contrapeso.
- En caso de pre-empotramiento (de chapas de soporte del eje, estribos para la suspensión de la vigueta o pasamuros), estas piezas se deben fijar en toda su longitud y procurando que no penetre cemento.
- Unas fijaciones con sellados químicos están disponibles por encargo.
El empotramiento

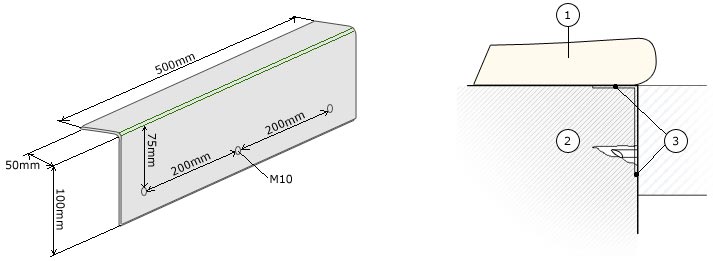

Preinstalación de las chapas de soporte del eje
1. Piedra de coronación, 2. Pared piscina, 3. Anclajes

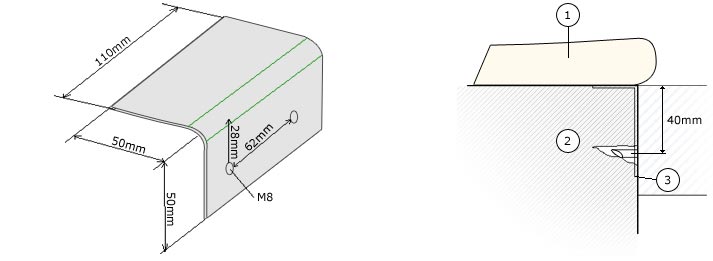

Preinstalación de la caja de empotramiento de la vigueta
1. Piedra de coronación, 2. Muro piscina, 3. Anclajes
El eje de la persiana
- Se debe posicionar horizontalmente, bien nivelado y perpendicular respecto a la piscina.
-Las chapas de soporte del eje de la persiana ABRIBLUE Imm'Ax se deben fijar contra las paredes de la piscina.
-El desplazamiento lateral del eje se debe bloquear mediante la pressión de los anillos de bloqueo.
- La mecánica es desembragable. El enrollamiento manual de la cubierta es posible después de haber cortado la alimentación eléctrica de la persiana y liberado el cable motor.
En este caso, los finales de carrera se deben ajustar después de la puesta en marcha normal de la persiana.
- El motor de la Imm'Ax se debe montar con grasa sobre el árbol para facilitar un desmontaje durante el invernaje.

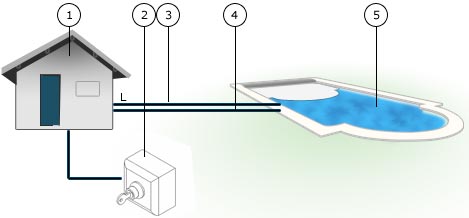

El Cableado
1. Local técnico.
2. Cable conmutador de llave 3 x 1.5mm².
3. Cable potencia motor 24V :
2 x 6mm² si L < 15m
O
2 x 10mm² si 15 < L < 30m
Conexión caja estanca.
4. Cable final de carrera 4 x 1.5mm².
5. Piscina.
Sistema de seguridad
La persiana cuenta con un dispositivo antilevantamiento conforme con la norma NFP 90-308.
Este sistema se compone de unas bridas de ABS + Correas + Soportes para fijar a la pared de la piscina.
El número de dispositivos depende del ancho del vaso : hace falta, como mímimo, 2 por pared.
Los equipamientos OPCIONALES
"Wing System" : es una innovación de la marca ABRIBLUE que permite cubrir las superficies laterales del vaso para que el acceso a la piscina esté TOTALMENTE seguro.
Sistemas de fijación
- Disponible opcionalmente, el sistema de seguridad Coverlock es un sistema de fijación innovador, estético, muy seguro y fácil de usar.
- Para cerrar la persiana, se introduce el pestillo ergonómico de la persiana en una lengüeta de protección. Para finalizar el cierre, conviene apretar el pestillo.
- Para la apertura, basta con apretar simultáneamente la lengüeta y el pestillo para liberar la persiana antes de enrollarla en su eje.
- Existe en 4 colores, blanco, arena, azul y gris, Coverlock responde a las exigencias de la norma NFP 90-308.
- Bridas ABS + Correas + Soportes de acero inoxidable para fijar bajo la piedra de coronación (opcionales).
Sistema de seguridad "Coverlock"
"Wing System"
Garantía
(A) Eje de enrollamiento de la persiana
(B) Anchura del foso técnico
(C) Vaso +45cm
longitud piscina
anchura mínima foso
8 m
560 mm
9 m
590 mm
10 m
620 mm
11 m
640 mm
A. Coronación
B. Enrejado
C. Vigueta
D. Pared o tabique de separación
E. Contrapeso
1. Local técnico.
2. Cable conmutador de llave 3 x 1.5mm².
3. Cable potencia motor 24V :
2 x 6mm² si L < 15m
O
2 x 10mm² si 15 < L < 30m
Conexión caja estanca.
4. Cable final de carrera 4 x 1.5mm².
5. Piscina.
2. Cable conmutador de llave 3 x 1.5mm².
3. Cable potencia motor 24V :
2 x 6mm² si L < 15m
O
2 x 10mm² si 15 < L < 30m
Conexión caja estanca.
4. Cable final de carrera 4 x 1.5mm².
5. Piscina.
Sistema de seguridad "Coverlock"
"Wing System"
3 años
Para el transporte, pida presupuesto.
Fotos no contractuales
Precio con IVA incluido.
