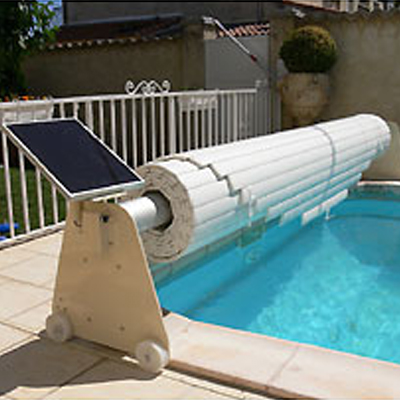

.jpg "Persiana elevada solar ABRIBLUE Open Solar Energy")
Mantas, cobertores, persianas y cubiertas para piscinas Persianas para piscinas, manuales, automáticas o solares Persiana elevada automática ABRIBLUE Open Classic Persiana elevada automática ABRIBLUE Open Classic
.jpg "Persiana elevada automática Open Classic Abriblue")
Precio recomendado proveedor 2024 A partir de :
4492.80 €
Nuestro precio A partir de :
4199 € IVA incluido
Ref. Abatik 001853

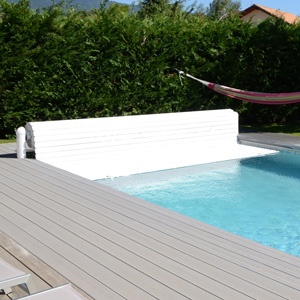

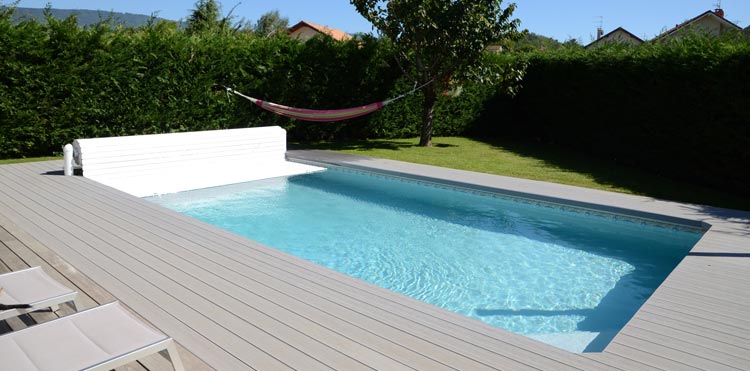

Persiana elevada automática Abriblue modelo Open Classic
Persiana elevada automática Abriblue modelo Open Classic
- Conforme con las normas NF P 90-308
Disponible
La persiana ABRIBLUE Open Classic es idónea para las piscinas en construcción o ya existentes de dimensiones máximas de 7,50 m x 15 m.
*Tarifa de las persianas con lamas blancas.
Para conocer los gastos de envío de su persiana, gracias por contactar con nuestros asesores llamando al número gratuito 800 300 103.
- Con esta persiana elevada y automática, ABRIBLUE Open Classic, protegerá totalmente el acceso a su piscina a bajo costo. Además, la instalación eléctrica es muy sencilla de realizar mediante la conexión de un cable que unirá el eje de la persiana con el cuadro eléctrico instalado dentro del local técnico de su piscina.
- Las maniobras de apertura y de cierre de la persiana requieren la presencia de una sola persona. En efecto, gracias a la llave de contacto 3 minutos bastan para enrollar o desenrollar la persiana.
- El bloqueo de la persiana garantiza una seguridad óptima.
- Ocupa poco espacio gracias al motor situado en el eje del enrollador y gracias, también, a los postes escamoteables que se pueden retirar durante el período invernal.
- La persiana conserva la temperatura del agua de su piscina alargando, de ese modo, la temporada de baño. Limita la evaporación del agua y la mantiene limpia durante más tiempo. Las lamas opacas evitan la proliferación de las algas ocasionada por la fotosíntesis.
.jpg "Colores disponibles para las lamas de la persiana ABRIBLUE")
Colores disponibles para las lamas
Colores disponibles para los postes
Los tapones de las lamas vienen equipados con unas aletas de 20 mm. Para ajustar la anchura de la persiana con la del vaso, puede retirarlas y si es necesario sustituirlas por aletas de 10, 15, 25 o 30 mm (contáctenos).
Atención, recortar estos tapones cancela la garantía de estanqueidad y de rígidez de la lama y de la persiana.
Para desmontar una lama, proceder de modo inverso (al de la fig.1) apretando la parte inferior del lado hembra (lama izquierda) para poder liberar el gancho superior del lado macho (lama derecha).
Para recibir los postes y la persiana eléctrica ABRIBLUE Open Classic, la superficie de la playa debe ser plana y tener un espacio de 280mm x 360mm en cada lado del vaso para poder fijar los pernos de anclaje.
EL ENROLLADOR DE FRENTE
EL ENROLLADOR DE PERFIL
.jpg "Recorte de la coronación")
Piscina con ángulos rectos (1), piscina con ángulos redondos (2),
Recorte en mm (X)
- Debe estar horizontal (bien nivelado) y perpendicular a la piscina.
- La mecánica es desembragable y puede desenrollar manualmente la persiana en cualquier momento después de cortar la alimentación eléctrica y liberar el cable motor. En este caso, los finales de carrera tendrán que ajustarse después de la puesta en marcha normal de la persiana.
- El eje se sitúa a la vertical del borde de la coronación trasera o al final de un posible radio y el enrollador va centrado a lo ancho de la piscina.
- Los 2 soportes de los postes de la persiana se deben fijar correctamente al tubo (horizontalmente y a nivel), de otra manera se puede colocar un anillo de retención para evitar cualquier espacio lateral.
- Gracias a un sistema de ajuste de nivel de los postes, la persiana no daña las piedras de coronación.
- Para las piscinas con ángulos rectos y un radio de 15 cm como máximo, coloque el eje de los postes 15 cm hacia el interior del vaso.
Para las piscinas con un radio mayor a 15 cm, contáctenos.
- Le aconsejamos que no proceda a la fijación al suelo de los postes antes de realizar previamente todos los ajustes necesarios.
Ejemplo : enrollar completamente la persiana para comprobar su correcto posicionamiento.
- Las lamas no deben rozar contra la coronación para no romper los tapones. Por lo tanto se recomienda, si es necesario, recortar el borde de la coronación justo por donde pasan las lamas.
El cuadro eléctrico se debe instalar en el local técnico (1) según las exigencias de la norma eléctrica C15-100.
Es necesario prever una alimentación eléctrica mediante un cable (2) con dos conductores :
- de 2 x4 mm² si el cable mide menos de 15m para llegar al vaso
o
- de 2 x 6mm² si el cable mide más de 15m para llegar al vaso (3)
La instalación eléctrica debe realizarse de conformidad con la norma C15-100.
- Conectar la piscina y demás equipamiento a la toma de tierra para evacuar las corrientes que acentúan los fenómenos de oxidación de los materiales utilizados (acero inoxidable 316, aluminio 6060 anodizado o lacado con "beckryzing").
- La multiplicidad de soluciones relativas al tratamiento del agua nos conducen a declinar toda responsabilidad y garantía en caso de que no se controle y respete el equilibrio del agua.
En caso de utilización de aparatos que producen reacciones electrofísicas o electroquímicas que aceleren la corrosión de los metales, le rogamos que tome todas las medidas necesarias para limitar los efectos adversos.
En general, debe saber que el nivel de producción de productos oxidantes se reduce entre un 75% y un 90 % al utilizar la persiana.
Un cuadro eléctrico es adaptable para comunicar al aparato de tratamiento del agua la posición de la persiana.
- El panel eléctrico se debe instalar en un lugar seco que debe estar protegido por un disyuntor de 10A y un diferencial de 30mA en cabeza de línea de 220 voltios (3 x 2,5mm² 10A) que alimenta el transformador 220v/24v.
- Todos los cables se deben conectar a una caja de derivación estanca, accesible y fuera del volumen 0 de la piscina.
Cableado eléctrico necesario desde el panel eléctrico de la persiana hasta la mecánica del enrollador:
La persiana cuenta con un dispositivo antilevantamiento conforme con la norma NFP 90-308. Este sistema se compone de unas bridas de ABS + Correas + Soportes para fijar a la pared de la piscina.
El número de dispositivos depende del ancho del vaso : hace falta, como mímimo, 2 por pared.
- 2 postes lacados blancos (uno con conumtador de llave)
- 1 eje de aluminio anodizado
- 1 persiana compuesta por lamas de PVC, de calcio / zinc y de color blanco
- 1 motor
- 1 kit de seguridad con Bridas y correas de ABS para fijar a la pared
- 1 manual de uso con una guía de instalación
Gracias a los postes escamoteables (opcionales), se puede reducir el espacio ocupado por la persiana durante el periodo de invernaje.
"Wing System" : es una innovación de la marca ABRIBLUE que permite cubrir las superficies laterales de la piscina para que el acceso a la piscina esté TOTALMENTE seguro.
- Disponible opcionalmente, el sistema de seguridad Coverlock es un sistema de fijación innovador, estético, muy seguro y fácil de usar.
- Para cerrar la persiana, se introduce el pestillo ergonómico de la persiana en una lengüeta de protección. Para finalizar el cierre, conviene apretar el pestillo.
- Para la apertura, basta con apretar simultáneamente la lengüeta y el pestillo para liberar la persiana antes de enrollarla en su eje.
- Existe en 4 colores, blanco, arena, azul y gris, Coverlock responde a las exigencias de la norma NFP 90-308.
- Bridas ABS + Correas + Soportes de acero inoxidable para fijar bajo la piedra de coronación (opcionales).
Postes escamoteables
Sistema de seguridad "Coverlock"
"Wing System"
Dimensiones interiores de la piscina
Tarifas con IVA*
7m x 3,5m
3465 € con IVA
8m x 4m
4110 € con IVA
10m x 5m
5200 € con IVA
12m x 6 m
7430 € con IVA
*Tarifa de las persianas con lamas blancas.
Las ventajas de la persiana Open Classic
- Con esta persiana elevada y automática, ABRIBLUE Open Classic, protegerá totalmente el acceso a su piscina a bajo costo. Además, la instalación eléctrica es muy sencilla de realizar mediante la conexión de un cable que unirá el eje de la persiana con el cuadro eléctrico instalado dentro del local técnico de su piscina.
- Las maniobras de apertura y de cierre de la persiana requieren la presencia de una sola persona. En efecto, gracias a la llave de contacto 3 minutos bastan para enrollar o desenrollar la persiana.
- El bloqueo de la persiana garantiza una seguridad óptima.
- Ocupa poco espacio gracias al motor situado en el eje del enrollador y gracias, también, a los postes escamoteables que se pueden retirar durante el período invernal.
- La persiana conserva la temperatura del agua de su piscina alargando, de ese modo, la temporada de baño. Limita la evaporación del agua y la mantiene limpia durante más tiempo. Las lamas opacas evitan la proliferación de las algas ocasionada por la fotosíntesis.
Detalles técnicos
Colores disponibles para las lamas

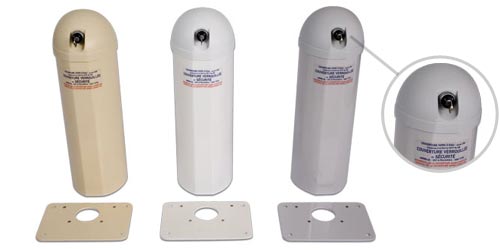

Colores disponibles para los postes
Características técnicas
Postes
Rígidos de aluminio lacado blanco
Fijación de los postes
Mediante clavijas / tirafondos + tornillos de posicionamiento para el ajuste horizontal
Eje
De aluminio anodizado
Motor eléctrico
Dentro del eje, 24 V tubular con gestión de final de carrera
Cuadro eléctrico
de 220 V / 24 V
Sistema de seguridad
Bloqueo del eje gracias a un pasador
Apertura / Cierre
Mediante un conmutador de llave, 3 posiciones
Persiana flotante
Compuesta por lamas
Kit de seguridad
Correas y bridas
Condiciones de uso
Todo el año
Dimensiones máximas
De 7,50 m x 15 m
Detalles de las lamas
Lamas
De PVC extrusionado y tratadas contra las manchas
Tratamiento de las lamas
estabilizadas con Calcio / zinc, para evitar las manchas
Anchura de las lamas
83 mm
Espesor de las lamas
17,5 mm
Resistencia al calor
Excelente
Ensamblado de las lamas
Mediante un sistema de articulación y unión macho - hembra
Lamas herméticas
Tapones soldados en fábrica + aletas amovibles
Colores disponibles
Blanco, azul, arena, gris, azul mármol
Compatibilidad con las formas de las piscinas
Formas rectangulares : para otras formas gracias por consultarnos
Opción escalera
En una punta de la piscina, consúltenos
El ensamblaje de la persiana
Para engatillar una lama en otra, empiece por encajar el gancho inferior del lado macho (de lama derecha) en el lado hembra (de la lama izquierda) (fig.1).
Reproducir el movimiento de oscilación hasta enganchar la totalidad de las lamas (fig.2).
Fijar el primer bloque de lamas con las correas de enrollamiento mediante las cinchas de sujeción. Distribuir de modo homogéneo la parte lateral de la persiana (fig.3).
Reproducir el movimiento de oscilación hasta enganchar la totalidad de las lamas (fig.2).
Fijar el primer bloque de lamas con las correas de enrollamiento mediante las cinchas de sujeción. Distribuir de modo homogéneo la parte lateral de la persiana (fig.3).
Los tapones de las lamas vienen equipados con unas aletas de 20 mm. Para ajustar la anchura de la persiana con la del vaso, puede retirarlas y si es necesario sustituirlas por aletas de 10, 15, 25 o 30 mm (contáctenos).
Atención, recortar estos tapones cancela la garantía de estanqueidad y de rígidez de la lama y de la persiana.
Para desmontar una lama, proceder de modo inverso (al de la fig.1) apretando la parte inferior del lado hembra (lama izquierda) para poder liberar el gancho superior del lado macho (lama derecha).
Instalación de la persiana

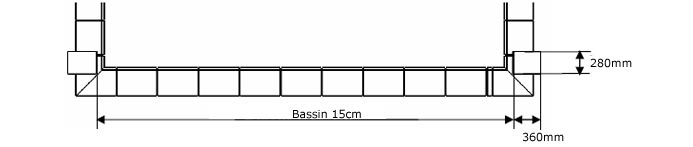

Preparación de la playa
Para recibir los postes y la persiana eléctrica ABRIBLUE Open Classic, la superficie de la playa debe ser plana y tener un espacio de 280mm x 360mm en cada lado del vaso para poder fijar los pernos de anclaje.
El espacio ocupado

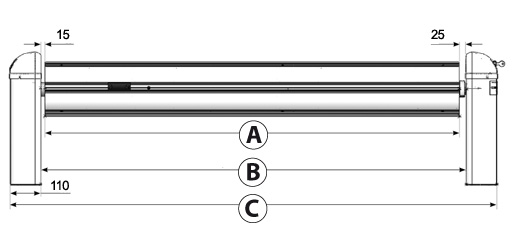

EL ENROLLADOR DE FRENTE
Longitud del eje (A) = anchura del vaso + 100 mm
Distancia entre los postes (B) = anchura del vaso + 140 mm
Espacio total ocupado (C) = anchura del vaso + 360 mm
-> Todas las dimensiones se expresan en mm
Distancia entre los postes (B) = anchura del vaso + 140 mm
Espacio total ocupado (C) = anchura del vaso + 360 mm
-> Todas las dimensiones se expresan en mm
EL ENROLLADOR DE PERFIL
Longitud
D : diámetro mínimo necesario
8m
560mm
10m
620mm
12m
660mm
14m
680mm
16m
720mm

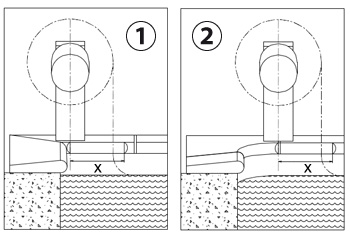

Recortes de las piedras de coronación
Piscina con ángulos rectos (1), piscina con ángulos redondos (2),
Recorte en mm (X)
Recorte mínimo de la coronación en función de la longitud de la piscina
Longitud de la persiana expresada en metros
Cota X en mm
4
290
5
300
6
310
7
320
8
330
9
340
10
350
11
360
El eje de la persiana
- Debe estar horizontal (bien nivelado) y perpendicular a la piscina.
- La mecánica es desembragable y puede desenrollar manualmente la persiana en cualquier momento después de cortar la alimentación eléctrica y liberar el cable motor. En este caso, los finales de carrera tendrán que ajustarse después de la puesta en marcha normal de la persiana.
- El eje se sitúa a la vertical del borde de la coronación trasera o al final de un posible radio y el enrollador va centrado a lo ancho de la piscina.
- Los 2 soportes de los postes de la persiana se deben fijar correctamente al tubo (horizontalmente y a nivel), de otra manera se puede colocar un anillo de retención para evitar cualquier espacio lateral.
- Gracias a un sistema de ajuste de nivel de los postes, la persiana no daña las piedras de coronación.
- Para las piscinas con ángulos rectos y un radio de 15 cm como máximo, coloque el eje de los postes 15 cm hacia el interior del vaso.
Para las piscinas con un radio mayor a 15 cm, contáctenos.
- Le aconsejamos que no proceda a la fijación al suelo de los postes antes de realizar previamente todos los ajustes necesarios.
Ejemplo : enrollar completamente la persiana para comprobar su correcto posicionamiento.
- Las lamas no deben rozar contra la coronación para no romper los tapones. Por lo tanto se recomienda, si es necesario, recortar el borde de la coronación justo por donde pasan las lamas.
El cableado

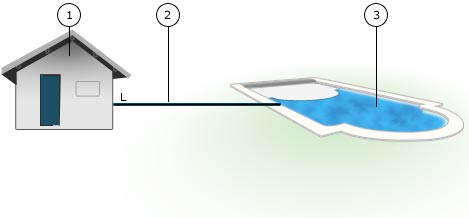

El cuadro eléctrico se debe instalar en el local técnico (1) según las exigencias de la norma eléctrica C15-100.
Es necesario prever una alimentación eléctrica mediante un cable (2) con dos conductores :
- de 2 x4 mm² si el cable mide menos de 15m para llegar al vaso
o
- de 2 x 6mm² si el cable mide más de 15m para llegar al vaso (3)
La instalación eléctrica debe realizarse de conformidad con la norma C15-100.
- Conectar la piscina y demás equipamiento a la toma de tierra para evacuar las corrientes que acentúan los fenómenos de oxidación de los materiales utilizados (acero inoxidable 316, aluminio 6060 anodizado o lacado con "beckryzing").
- La multiplicidad de soluciones relativas al tratamiento del agua nos conducen a declinar toda responsabilidad y garantía en caso de que no se controle y respete el equilibrio del agua.
En caso de utilización de aparatos que producen reacciones electrofísicas o electroquímicas que aceleren la corrosión de los metales, le rogamos que tome todas las medidas necesarias para limitar los efectos adversos.
En general, debe saber que el nivel de producción de productos oxidantes se reduce entre un 75% y un 90 % al utilizar la persiana.
Un cuadro eléctrico es adaptable para comunicar al aparato de tratamiento del agua la posición de la persiana.
- El panel eléctrico se debe instalar en un lugar seco que debe estar protegido por un disyuntor de 10A y un diferencial de 30mA en cabeza de línea de 220 voltios (3 x 2,5mm² 10A) que alimenta el transformador 220v/24v.
- Todos los cables se deben conectar a una caja de derivación estanca, accesible y fuera del volumen 0 de la piscina.
Cableado eléctrico necesario desde el panel eléctrico de la persiana hasta la mecánica del enrollador:
| Modelo de persiana | Distancia del local a la piscina | Sección cable eléctrico | Sensores de final de carrera motor | Conmutador |
| OPEN | < 15 m | 2 x 4 mm² | Ya unidos | Ya unidos |
| OPEN | < 30 m | 2 x 6 mm² | Ya unidos | Ya unidos |
Sistema de seguridad
La persiana cuenta con un dispositivo antilevantamiento conforme con la norma NFP 90-308. Este sistema se compone de unas bridas de ABS + Correas + Soportes para fijar a la pared de la piscina.
El número de dispositivos depende del ancho del vaso : hace falta, como mímimo, 2 por pared.
El precio de la persiana incluye :
- 2 postes lacados blancos (uno con conumtador de llave)
- 1 eje de aluminio anodizado
- 1 persiana compuesta por lamas de PVC, de calcio / zinc y de color blanco
- 1 motor
- 1 kit de seguridad con Bridas y correas de ABS para fijar a la pared
- 1 manual de uso con una guía de instalación
Los equipamientos OPCIONALES
Gracias a los postes escamoteables (opcionales), se puede reducir el espacio ocupado por la persiana durante el periodo de invernaje.
"Wing System" : es una innovación de la marca ABRIBLUE que permite cubrir las superficies laterales de la piscina para que el acceso a la piscina esté TOTALMENTE seguro.
Sistemas de fijación
- Disponible opcionalmente, el sistema de seguridad Coverlock es un sistema de fijación innovador, estético, muy seguro y fácil de usar.
- Para cerrar la persiana, se introduce el pestillo ergonómico de la persiana en una lengüeta de protección. Para finalizar el cierre, conviene apretar el pestillo.
- Para la apertura, basta con apretar simultáneamente la lengüeta y el pestillo para liberar la persiana antes de enrollarla en su eje.
- Existe en 4 colores, blanco, arena, azul y gris, Coverlock responde a las exigencias de la norma NFP 90-308.
- Bridas ABS + Correas + Soportes de acero inoxidable para fijar bajo la piedra de coronación (opcionales).
Postes escamoteables
Sistema de seguridad "Coverlock"
"Wing System"
Garantía
3 años
Para el transporte, pida presupuesto.
