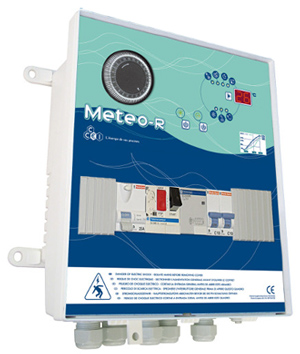

Cuadros eléctricos multifuncionales Meteo R

Gracias a los cuadros eléctricos Meteo R, el tiempo de filtración de su piscina se adapta automáticamente a la temperatura del agua sin que tenga que intervenir.

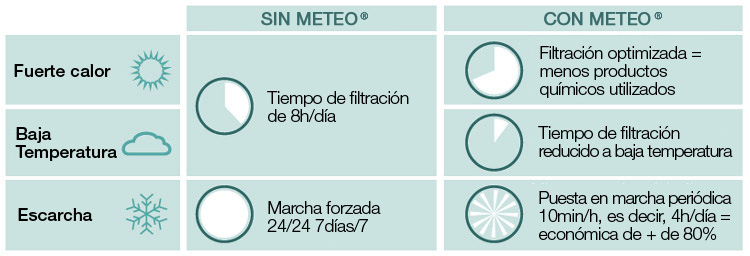

El cuadro, aquí abajo, resume las numerosas ventajas del sistema Meteo.

Detalles técnicos

Modos de funcionamiento

- Modo reloj : Al seleccionar este modo, la filtración se pone en marcha únicamente durante los tiempos determinados por el reloj.

- Modo permanente : Con este modo, la filtración funciona permanentemente. Por lo tanto se deberá detener la filtración manualmente.

- Modo termorregulado : Este modo ajusta el tiempo de filtración a la temperatura del agua de la piscina. Cada día, este aparato inteligente calcula la duración de su ciclo de filtración. Este sistema permite mejorar notablemente la eficacia de la filtración y reducir el derroche de energía al bajar la temperatura del agua.

Interfaz de control

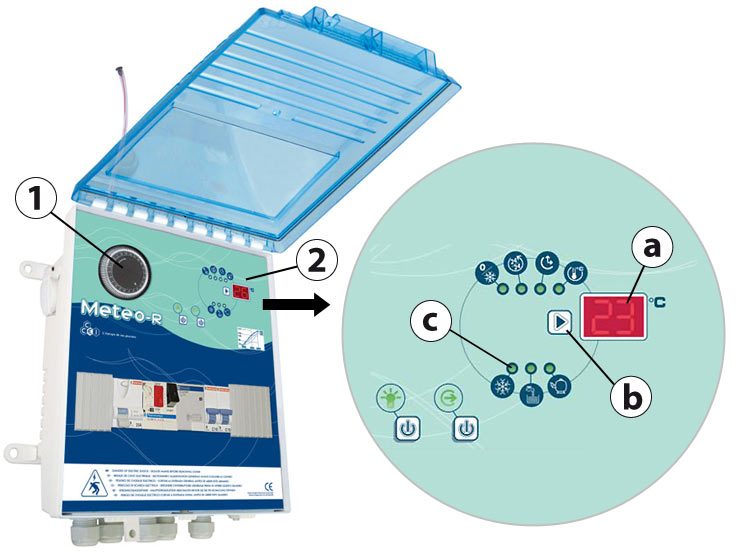

Los cuadros eléctricos Meteo R están dotados de un reloj mecánico de programación (1) y de un interfaz de control digital intuitivo (2). Esta interfaz indica la temperatura (a), permite seleccionar el modo de funcionamiento del aparato (b) y dispone de distintos indicadores luminosos que informan sobre el buen funcionamiento de los aparatos (c).

Control de los proyectores

Se pueden controlar desde el interfaz del cuadro Meteo R o mediante un mando a distancia vía radio.

Al encender los proyectores, una ventilación interna al cuadro se pone en marcha con el fin de evacuar el calor del transformador.
Por medidas de seguridad, en caso de olvido por ejemplo, se limitará a 6 horas el tiempo de funcionamiento de los proyectores.

Función antihielo

El cuadro multifuncional controla la temperatura del agua de la piscina, sea cual sea el modo de funcionamiento seleccionado. Cuando la temperatura del vaso es inferior a 1ºC, el cuadro pone en marcha la bomba de filtración para impedir que se forme hielo en las canalizaciones y que se deteriore la instalación.

Para evitar que la bomba funcione inutilmente durante los periodos de invernales, el aparato fuerza el funcionamiento de la bomba durante 10 minutos cada hora. Estos 10 minutos bastan para luchar contra la formación de hielo en las tuberías. Este modo antihielo se detiene automáticamente cuando la temperatura del agua empieza a superar los 3ºC.

Llenado automático

Los cuadros Meteo R pueden igualmente alimentar un kit de regulación de nivel de agua (disponible opcionalmente). Este kit de regulación gestiona automáticamente el llenado de la piscina para asegurar la protección de la bomba de filtración contra cualquier falta de agua.

Las ventajas de los cuadros eléctricos multifuncinales Meteo R

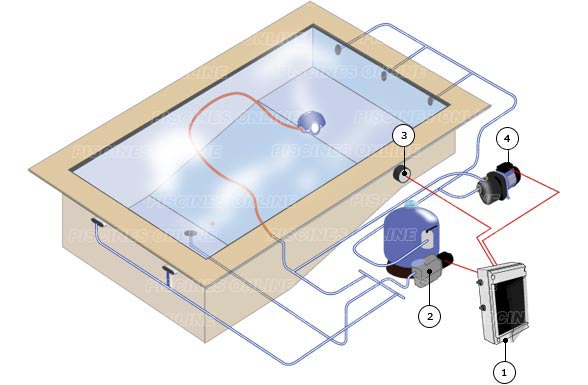

Esquema de conexión del cuadro eléctrico

Cuadro eléctrico (1), Bomba de filtración (2), Proyector (3), Salida auxiliar (4), Bomba de sobrepresión, bomba dosificadora, robot limpiafondos, etc.

Cuadro indicativo de las intensidades para calibrar los disyuntores

Instalaciones monofásicas 230V

Potencia de la bomba de filtración (kW/CV)	Calibre disyuntor	Intensidad absorbida
0,25 / 0,33	1,6 / 2,5	2,2A
0,37 / 0,50	2,4 / 4,0	3,12A
0,55 / 0,75	4 / 6,3	4,76A
0,75 / 1	4 / 6,3	6,01A
1,1 / 1,5	6 / 10	7,60A
1,5 / 2	10 / 16	10,40A

Instalaciones trifásicas 400V

Potencia de la bomba de filtración (kW / CV)	Calibre disyuntor	Intensidad absorbida
0,37 / 0,50	1,0 / 1,6	1,2A
0,55 / 0,75	1,6 / 2,5	1,60A
0,75 / 1	1,6 / 2,5	2A
1,1 / 1,5	2,5 / 4	2,60A
1,5 / 2	2,5 / 4	3,50A
2,2 / 3	4 / 6,3	5A
3 / 4	6 / 10	6,60A

Características técnicas

Modelo	Meteo R A F100	Meteo R A F300	Meteo R A F600
Tensión de alimentación	230V/50Hz	230V/50Hz	230V/50Hz
Dimensiones	l350 x h290 x p150mm	l350 x h290 x p150mm	l350 x h290 x p150mm
Peso	4,4kg	4,4kg	4,4,kg
Alimentación de las bombas	Monofásica/Trifásica	Monofásica/Trifásica	Monofásica/Trifásica
Salida, toma 230V	Sí con mando de control	Sí con mando de control	Sí con mando de control
Umbral antihielo	De ente 1 y 3°C	De entre 1 y 3°C	De entre 1 y 3°C
Interruptor diferencial	30mA	30mA	30mA
Índice de protección	IP-55	IP-55	IP-55
Aislamiento	de clase II	de clase II	de clase II

Filtración

Reloj de programación diaria	Sí	Sí	Sí
Por programa	Sí	Sí	Sí

Termómetro

Intervalo de medida	De ente -9° y 45°C	De entre -9° y 45°C	De entre -9° y 45°C
Precisión de temperatura	1°C	1°C	1°C
Resolución de temperatura	1°C	1°C	1°C

Proyectores

Alimentación	1 x 100W	1 x 300W	2 X 300W
Alcance del mando a distancia radio	30m en campo libre	30m en campo libre	30m en campo libre

Contenido del embalaje

- 1 cuadro eléctrico multifuncional Meteo R
- 1 sonda de temperatura
- 1 collarín de toma de carga ø50mm
- 1 emisor radio 433MHz 2 funciones
- 1 antena
- 1 manual técnico

Garantía

2 años
