Sistema de calefacción solar para piscina SOLARA
Ref. Proveedor SOLARA

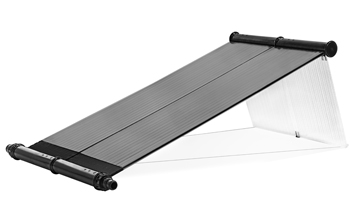

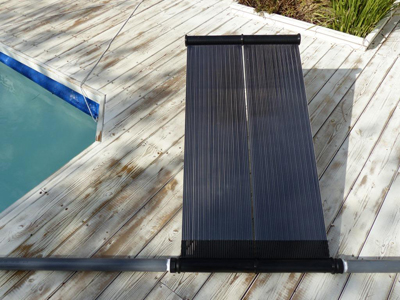

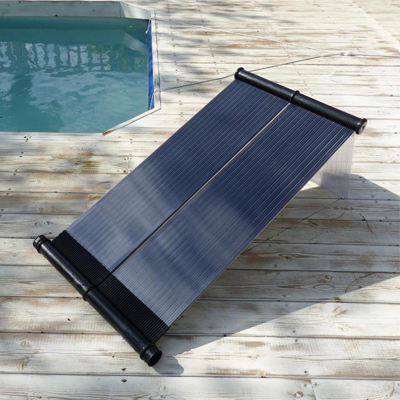

Panel de calefacción solar Solara
Para piscinas elevadas o enterradas
Ahorro de energía
100 % ecológico
El sistema de calefacción solar SOLARA en detalle
Para bañarse más tiempo en una agua calentada gratuitamente, opte por él sistema de calefacción solar Solara. Su funcionamiento 100 % ecológico aumentará la temperatura del agua de su piscina. Los paneles solares captan las calorías naturales del sol, y las restituyen en su piscina.
El sistema Solara le permite enlazar fácilmente varios paneles solares en función del volumen de agua de piscina a calentar.
Instalación en línea o en by-pass (preconizado en el marco de una instalación acoplada a una bomba de calor).
Ventajas
- Una ganancia de temperatura de 10 grados para una insolación de 5 a 6 horas al día durante una semana
- Una agua calentada naturalmente por los rayos solares
- Una instalación rápida y fácil
- Un producto eco-responsable que permite calentar su piscina al menor coste
- Materiales de calidad: polipropileno y polycarbonato
Su mantenimiento
Limpie lo con la ayuda de una esponja suave o con la ayuda de un trapo 100 % algodón con agua tibia y detergente a vajilla suave, luego enjuagúelo al agua fría. Atención, no lo limpie con otros disolventes y materias abrasivas.
Al fin de la temporada de baño, desconecte el captador solar y guarde lo en un lugar al amparo de heladas.
Para la invernada, desagüe bien toda el agua desconectando todos los tubos.
Calculo del numero de paneles solares
Atención las prestaciones dadas en los cuadros aquí abajo presuponen la colocación de una cubierta térmica (cubierta a burbujas, por ejemplo), si su piscina no esta equipada favor de consultar a nuestros consejeros con el fin de seleccionar el modelo adaptado a su configuración y a sus deseos.
Piscinas elevadas
Dimensiones piscina | Volumen en m³ | Numero de paneles Solara |
4.60m redonda | 21 | 1 |
5.50m redonda | 30 | 1 |
6.40m redonda | 34 | 1 |
7.30m redonda | 45 | 2 |
8.5 redonda | 60 | 3 |
Piscinas enterrada
Dimensiones piscina | Volumen en m³ | Numero de paneles Solara |
7.30m X 3.70 | 40 | 1 |
9.10m X 4.60m | 51 | 2 |
9.75m X 4.90m | 56 | 3 |
10m X 5.5m | 75 | 4 |
11m X 5.5m | 90 | 5 |
12m X 6m | 120 | 6 |
*numero de paneles estimados .El desempeño de los paneles solares estrechamente a la insolación, estos valores son comunicados únicamente a título indicativo para una piscina privada equipada de una cubierta isotermica del 15 de mayo al 15 de septiembre.
YouTube condiciona la reproducción de sus videos al depósito de rastreadores para poder ofrecerle publicidad dirigida en función de su navegación.
Al hacer clic en "Autorizo" se depositarán los plotters y podrás ver el video. Tiene la opción de retirar su consentimiento en cualquier momento.
Para más información visite la política de cookies de YouTube
Instalación

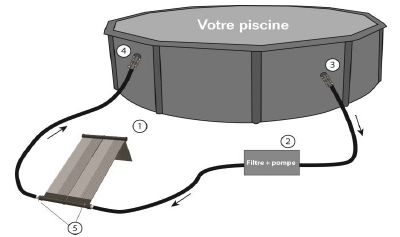

Instalación de base
2. Filtro y depuradora
3. Salida de piscina
4. Entrada de piscina
5. Conectores / adaptadores de tubo flexible, alimentación y retorno
Opciones

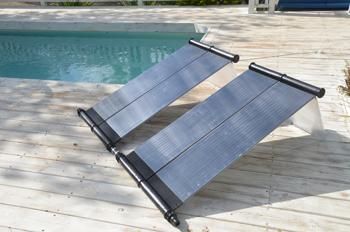

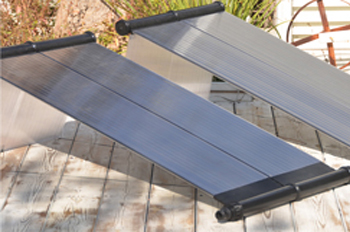

Conectar varios paneles solares en serie
Varios paneles solares pueden ser conectados para obtener una temperatura más elevada.
Existen dos opciones de instalación : en serie o en paralelo.
Esto tiene como consecuencia una baja de presión por panel. Hay que pues asegurarse de a potencia suficiente de la bomba de filtración que debe entonces compensar esta baja de presión

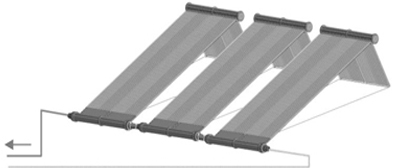

Instalación en serie
Instalación en paralelo

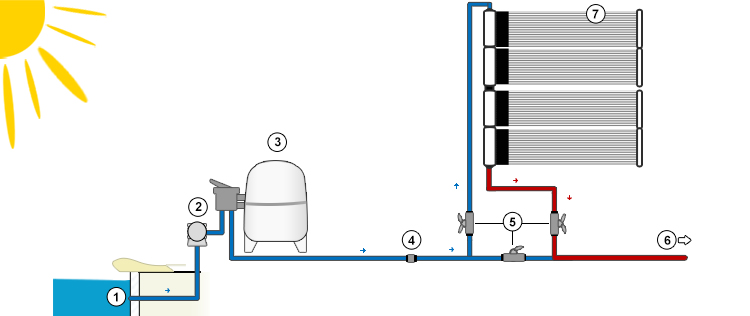

Regulación manual
La regulación manual utiliza la bomba de filtración para hacer circular el agua por uno o varios paneles, los cuales deberán de estar situados lo más cercano posible del local técnico. Atención, no deben ser alimentados durante la noche o mal tiempo (lluvia, nieve, frío) porque el agua de la piscina puede enfriarse. 3 compuertas manuales (opcionales) permiten regular o aislar la alimentación de los paneles.
2. Bomba de filtración
4. Válvula anti-retorno
6. Expulsión hacia la piscina
7. Panel solar Solara

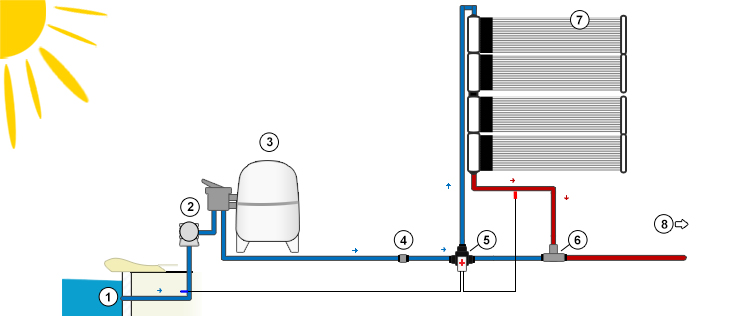

Regulación automática
La regulación automática con bomba auxiliar permite de optimizar le eficacia del sistema haciendo pasar el agua en uno o varios paneles solo cuando las condiciones climaticas son ideales.
Esta configuración es adaptada en el caso de paneles alejados del local técnico.
Válvula motorizada
2. Bomba de filtración
4. Válvula anti-retorno
6. Conector T
7. Panel solar Solara
8. Expulsión hacia la piscina

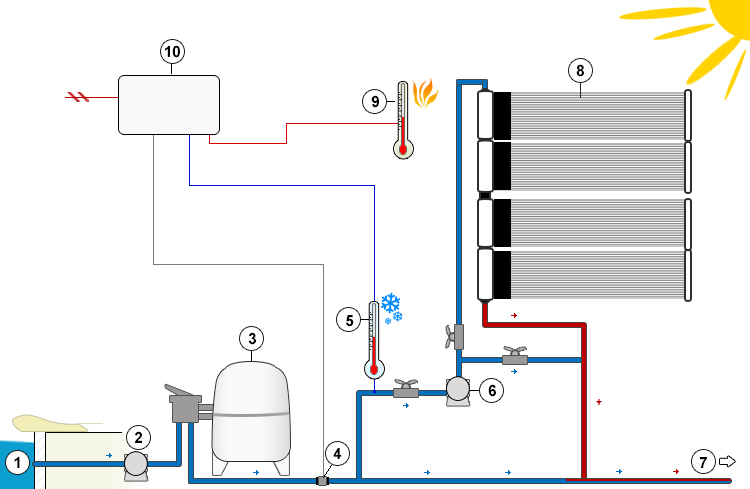

1. Con la bomba de filtración del filtro, gracias a una válvula motorizada 3 vías controlada por una regulación de temperatura :
Esta configuración puede, por regla general, ser adoptada cuando el captador está situado en una distancia superior a 6m, con relación a la superficie del agua. La compuerta motorizada 3 vías está instalada en la canalización procedente del filtro. La regulación de temperatura abre o cierra la compuerta con arreglo a las diferencias de temperatura. Cuando el agua debe ser calentada, el flujo es bombeado a través del captador. El agua calentada regresa entonces en el circuito por un racor T.

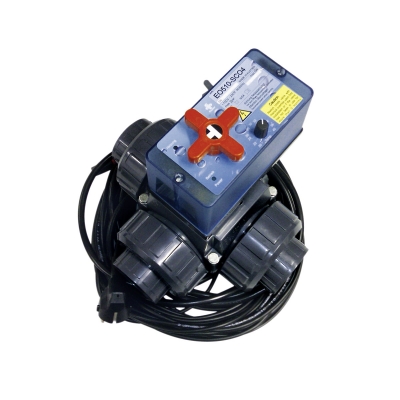

a/ Válvula motorizada 3 vías Ø50mm con regulación integrado
La válvula SC03 puede fácilmente ser integrada, gracias a adaptadores (opcionales) a los tubos de las piscinas elevadas. La temperatura de agua deseada puede ser ajustada en un intervalo que va de +20°C a +40°C.
Esta regulación también comprende:
- Una sonda destinada a la medida de la temperatura del agua de la piscina, con 3m de cable,
- Una sonda de temperatura de aire, con 10m de cable.
Disponible en formato DN40/d50, comando eléctrico EO510 MVO 12-230V AC/DC, rotula especial para la compensación de la presión, ajuste manual urgente, protección IP54, marcado CE e indicación visual de la posición.

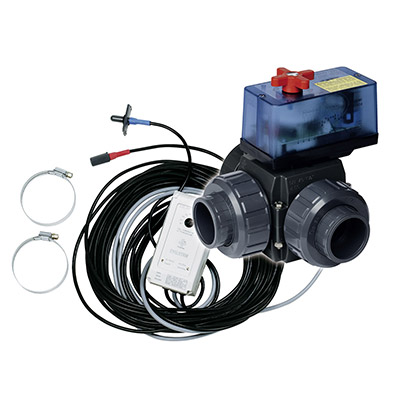

Compuesta de una unidad de mando preparada a ser conectada y compacta (norma DIN), sobre la cual la temperatura de agua deseada puede ser ajustada manualmente (de +20°C a +40°C).
Esta regulación también comprende:
- Una sonda destinada a la medida de la temperatura del agua de la piscina, con 3m de cable,
- Una sonda de temperatura de aire, con 10m de cable,
- Una compuerta PVC Praher, 3 vías DN40 / d50, MVO 12-230V AC / DC, arreglo manual de urgencia, protección IP54, marcado CE e indicación visual de la posición.
2. Bomba de filtración
3. Filtro
4. Controlador de caudal
5. Sonda de temperatura del agua
7. Expulsión hacia la piscina
8. Paneles solar Solara
9. Sonda de temperatura del aire
10. Cuadro eléctrico de regulación automática

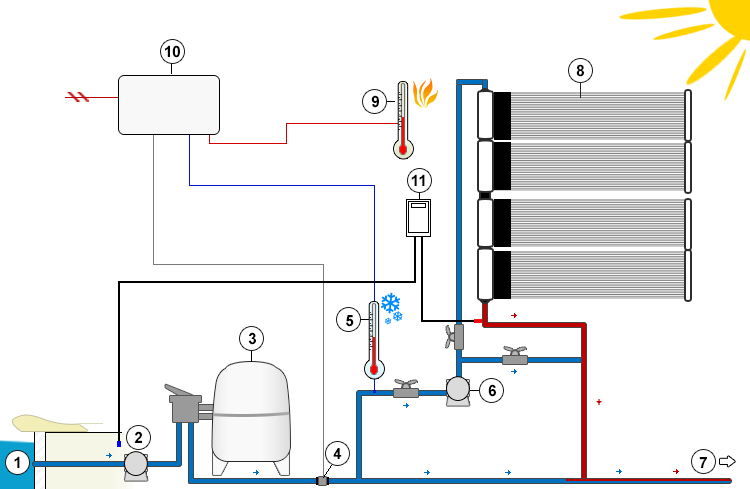

2. Con bomba auxiliar separada y regulación de temperatura integrada en el circuito de agua :
Es a veces preferible o necesario instalar una bomba separada para la calefacción solar.
Generalmente cuando el panel está situado en una distancia superior a 15m, con relación a la superficie del agua. El agua entonces es desviada, por medio de un racor T situado antes del filtro, en dirección hacia los paneles.
El funcionamiento de esta bomba es mandado por la regulación de temperatura. La bomba del filtro y la bomba solar son reguladas por separado una de la otra. La instalación de válvulas anti-retorno en el circuito solar y en el circuito del filtro es recomendada.

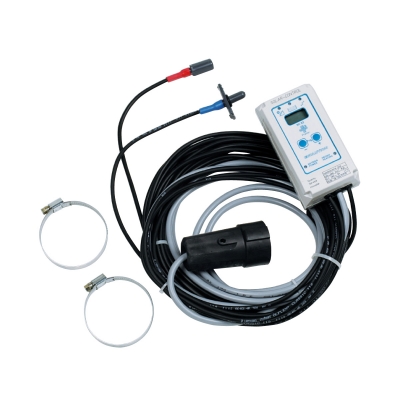

Sistema de mando y de regulación por bomba solar
Esta regulación también comprende: una sonda destinada a la medida de la temperatura del agua de piscina, con 3m de cable, así como una sonda de temperatura de aire con 10m de cable.
2. Bomba de filtración
3. Filtro
4. Controlador de caudal
5. Sonda de temperatura de agua
7. Expulsión hacia la piscina
8. Paneles solares Solara
9. Sonda de temperatura del aire
10. Cuadro eléctrico de regulación automática
11. Regulación de temperatura integrado
Características técnicas

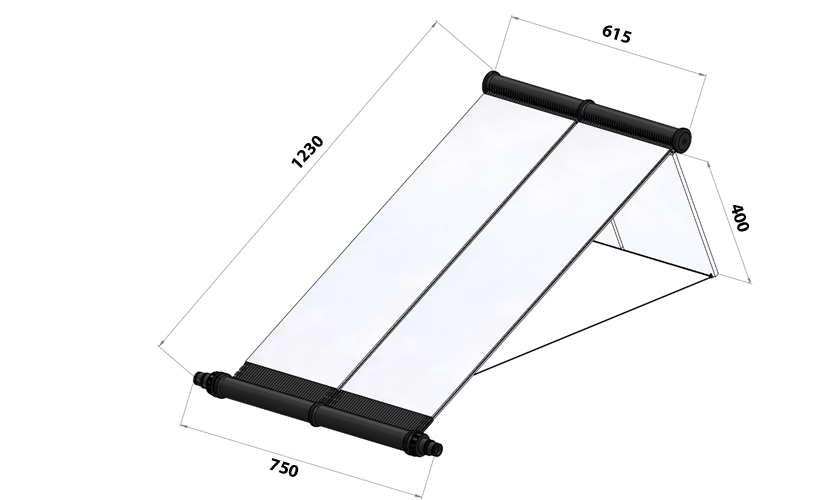

Dimensiones de panel Solara (en mm)
Dimensiones del paquete (en mm)
Largo : 1210
Ancho : 780
Altura : 80
Accesorios incluidos
- 1 panel solar
- 1 tubo flexibles
- 2 abrazaderas
- 4 ganchos de fijación de soporte + 1 cuerda que permite enlazar las extremidades
- 2 tapones
- 1 rollo de Teflon
- 1 manual
Garantía
5 años
Para el transporte, pida presupuesto.
Precio con IVA incluido.
