Persiana elevada manual ECA BAHIA

Precio recomendado proveedor 2019 :
2010 €
Nuestro precio :
2010 € IVA incluido
Ref. 009464

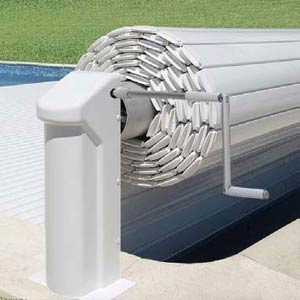

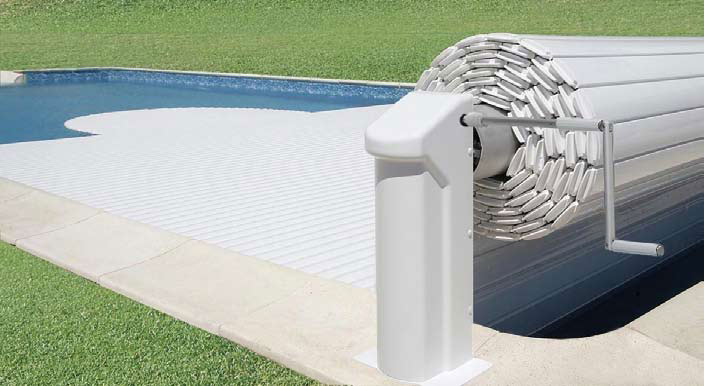

Persiana elevada manual ECA BAHIA
Persiana elevada manual ECA BAHIA
Persiana flotante compuesta por lamas de PVC.
Instalación simple y rápida sobre piscina existente y/o en construcción
Motorización posible.
Conforme con la norma NF P 90-308.
Instalación simple y rápida sobre piscina existente y/o en construcción
Motorización posible.
Conforme con la norma NF P 90-308.
Disponible
La persiana elevada manual ECA BAHIA permite cubrir las piscinas de hasta 10m x 4m + escalera (como máximo).
Instalación simple y rápida sobre piscinas existentes y/o en construcción.
Asegura la protección de los niños y las mascotas.
Aislamiento térmico que evita la pérdida de calor.
Limita la evaporación y la suciedad del agua.
Posibilidad de evolución: colocación de un motor.
*Tarifas con IVA incluido para piscinas rectangulares, persianas con lamas blancas.
Colores disponibles : blanco, arena, azul o gris.
Otras combinaciones posibles, estamos a su disposición para establecer un presupuesto según sus criterios.

La tarifa de la persiana completa de aquí abajo incluye :
Enrollador + persiana + sistema de seguridad (Brida ABS para fijar en la pared y correa) + embalaje.
Coste del transporte bajo presupuesto previo

El enrollador se compone de:
• 2 soportes de aluminio lacado equipados con tapas termoformadas de color blanco o arena.
• 1 desmultiplicador integrado para facilitar el enrollamiento sin esfuerzo.
• 1 manivela.
• 1 eje de enrollamiento de las lamas.
Las lamas de la persiana manual ECA Bahia responden a las exigencias de resistencia de la norma NF P90-308.
Cada lama se compone de 3 cámaras que contienen aire. Este aire garantiza la perfecta flotabilidad de la persiana y limita la pérdida de calor del agua.
Las lamas están provistas de unos tapones soldados que aseguran la estanqueidad de la persiana y de unas aletas de 20mm que se pueden sustituir por unas de tamaño diferente.


Lamas acabadas con aletas
Lamas recortadas
Ruedecillas que simplifican el desplazamiento de la persiana
- Para engatillar una lama en otra, empiece por encajar el gancho inferior del lado macho (de lama derecha) en el lado hembra (de la lama izquierda) (fig.1).
- Reproducir el movimiento de oscilación hasta engatillar todas las lamas de la persiana (fig.2).
- Fijar el primer bloque de lamas con las correas de enrollamiento mediante las cinchas de sujeción. Distribuir de modo homogéneo la parte lateral de la persiana (fig.3).
Si la persiana elevada manual ECA Bahia está colocada a lo ancho de la piscina, se puede adapatar a distintas formas de escalera : rectangular (1), de trapecio (2), romana (3), semicircular (4) o de forma libre (5) (después de estudio y presupuesto previo).

Para el recorte de escalera, le proponemos dos acabados :
- un acabado en escuadra; el más sencillo (a)
- un acabado, según la forma de su piscina, que se ajusta al perfil de su vaso; más estético (b).
Los recortes de escalera son opcionales y se piden con presupuesto previo


La persiana Bahia manual puede ser motorizada ulteriormente.
La maniobras de apertura y de cierre se podrán realizar por una sola persona mediante un conmutador de llave (kit opcional disponible).
Con 3 minutos podrá enrollar o desenrollar su persiana sin esfuerzo alguno.
Para saber más, no dude en contactarnos.

.jpg)
El embalaje y el transporte de la persiana





Tarifas orientativas de una persiana ECA BAHIA manual completa.
Dimensiones de la piscina en metros
Precio con IVA incluido*
3.5m x 7m
2131.50€
4m x 8m
2388.75€
4m x 10 m
2650.50€
Opción : Escalera ROMANA recorte angular, diámetro <=3m
+ 330.75€
Opción : Kit de motorización
+ 1315€
*Tarifas con IVA incluido para piscinas rectangulares, persianas con lamas blancas.
Colores disponibles : blanco, arena, azul o gris.
Otras combinaciones posibles, estamos a su disposición para establecer un presupuesto según sus criterios.

La tarifa de la persiana completa de aquí abajo incluye :
Enrollador + persiana + sistema de seguridad (Brida ABS para fijar en la pared y correa) + embalaje.
Coste del transporte bajo presupuesto previo

Detalles técnicos
El enrollador se compone de:
• 2 soportes de aluminio lacado equipados con tapas termoformadas de color blanco o arena.
• 1 desmultiplicador integrado para facilitar el enrollamiento sin esfuerzo.
• 1 manivela.
• 1 eje de enrollamiento de las lamas.
Detalles de las lamas de la persiana manual
Las lamas de la persiana manual ECA Bahia responden a las exigencias de resistencia de la norma NF P90-308.
Cada lama se compone de 3 cámaras que contienen aire. Este aire garantiza la perfecta flotabilidad de la persiana y limita la pérdida de calor del agua.
Las lamas están provistas de unos tapones soldados que aseguran la estanqueidad de la persiana y de unas aletas de 20mm que se pueden sustituir por unas de tamaño diferente.
Lamas
PVC tratamiento antimanchas y antirayos UV
Ancho de las lamas
71 mm
Grosor de las lamas
17 mm
Tratamiento de las lamas
estabilizadas con Calcio / zinc, para evitar las manchas
Colores
(1) Gris fuerte, (2) Blanco, (3) Azul, (4) Gris, (5) Arena
Opción escalera
Consúltenos


Lamas acabadas con aletas

Lamas recortadas

Ruedecillas que simplifican el desplazamiento de la persiana
Montaje de la persiana

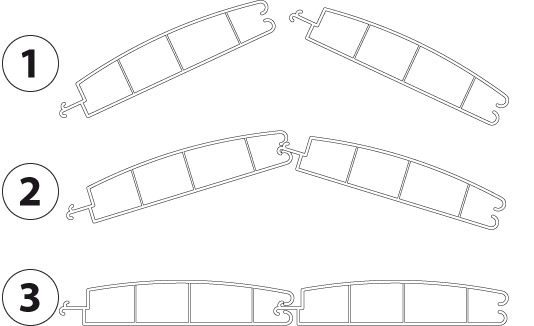

- Para engatillar una lama en otra, empiece por encajar el gancho inferior del lado macho (de lama derecha) en el lado hembra (de la lama izquierda) (fig.1).
- Reproducir el movimiento de oscilación hasta engatillar todas las lamas de la persiana (fig.2).
- Fijar el primer bloque de lamas con las correas de enrollamiento mediante las cinchas de sujeción. Distribuir de modo homogéneo la parte lateral de la persiana (fig.3).

Los recortes de escalera
Si la persiana elevada manual ECA Bahia está colocada a lo ancho de la piscina, se puede adapatar a distintas formas de escalera : rectangular (1), de trapecio (2), romana (3), semicircular (4) o de forma libre (5) (después de estudio y presupuesto previo).

Para el recorte de escalera, le proponemos dos acabados :
- un acabado en escuadra; el más sencillo (a)
- un acabado, según la forma de su piscina, que se ajusta al perfil de su vaso; más estético (b).
Los recortes de escalera son opcionales y se piden con presupuesto previo

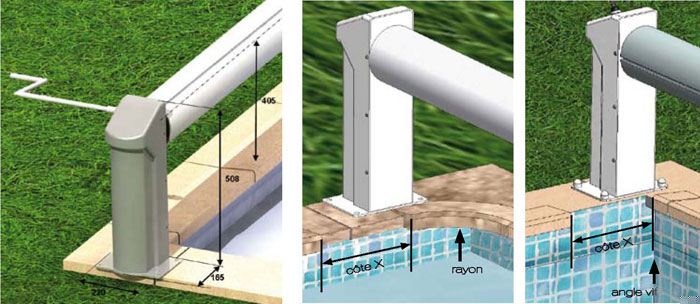

Los recortes de la coronación para colocar el enrollador
Espacio ocupado por el enrollador

Recorte de la coronación para colocar el enrollador
Longitud de piscina en m | 4 | 5 | 6 | 8 | 10 |
X : Cota X en mm | 250 | 265 | 285 | 305 | 300 |
Diámetro de enrollamiento de la bobina (eje + lamas)
Longitud de piscina en m | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Bobina en mm | 290 | 320 | 360 | 390 | 430 | 460 | 470 | 490 | 530 |

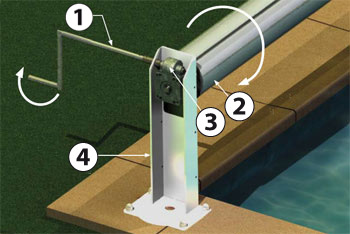

Principio de funcionamiento del enrollador manual

1 - Manivela de enrollamiento
2 - Eje de enrollamiento
3 - Reductor manual
4 - Poste soporte de aluminio lacado blanco
2 - Eje de enrollamiento
3 - Reductor manual
4 - Poste soporte de aluminio lacado blanco
Motorisazión ulterior
La persiana Bahia manual puede ser motorizada ulteriormente.
La maniobras de apertura y de cierre se podrán realizar por una sola persona mediante un conmutador de llave (kit opcional disponible).
Con 3 minutos podrá enrollar o desenrollar su persiana sin esfuerzo alguno.
Para saber más, no dude en contactarnos.
Sistema de seguridad
La persiana manual elevada ECA Bahia viene equipada con un dispositivo antilevantamiento conforme con las normas de seguridad NFP 90-308.
La cantidad de dispositivo depende del ancho de la piscina : hacen falta 2 por pared como mínimo.
La cantidad de dispositivo depende del ancho de la piscina : hacen falta 2 por pared como mínimo.

Bridas ABS + Cinchas + Soportes para fijar en la pared (a).
Bridas ABS + Cinchas + Soportes de acero inoxidable para fijar bajo la coronación (b) OPCIONAL.

Bridas ABS + Cinchas + Soportes de acero inoxidable para fijar bajo la coronación (b) OPCIONAL.

.jpg)
El embalaje y el transporte de la persiana

Para descargar la persiana prever un número de personas suficiente (2 como mínimo).
Todos los elementos entregados se deben controlar en presencia del transportista.
Todos los elementos entregados se deben controlar en presencia del transportista.
Para el transporte, pida presupuesto.
