Cuadro eléctrico multifunciones Smart Control

Smart control referencia
Precio recomendado proveedor 2018 desde :
658.80 €
Nuestro precio desde :
519 €
439 € IVA incluido Gastos de envio gratuitos
Promoción válida hasta el 31/08/2018
Ref. 023364

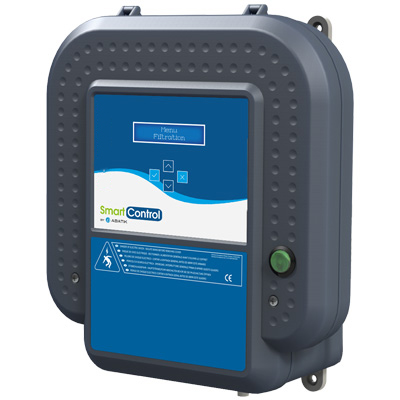

Cuadro eléctrico multifunciones Smart Control 100 w
Centraliza numerosas funciones ligadas al mantenimiento de la piscina,
Gestión inteligente del sistema de filtración,
Programación del sistema de iluminación,
Múltiples opciones
Disponible
Cuadro eléctrico multifunciones Smart Control 100 w
Ref. 023364
EUR 439
519
439 €
Flotador RNS-1 para piscina con skimmer
Ref. 023779
EUR 134.78
134.78 €
Opción regulación de nivel piscina skimmer Smart control
Ref. 023780
EUR 262.40
262.40 €
Cuadro de mando deportado para Smart control
Ref. 023778
EUR 248
248 €
Opción regulación de nivel piscina con desbordamiento Smart control
Ref. 023781
EUR 337.50
337.50 €

El Smart control en detalle


Smart control by abatik

El cuadro eléctrico efectúa las operaciones necesarias para un buen funcionamiento de la piscina centralizando la filtración, y la alimentación eléctrica de diferentes equipos.

El Smart control representa la nueva generación de cuadros eléctricos. Producto innovador y verdadero concentrado de nuevas tecnologías, reagrupa y automatiza las funciones repartidas en varios aparatos, permitiendo una ganancia de tiempo, plaza y un ahorro de energía.

Esta concebido para simplificar el cotidiano de propietarios de piscinas proponiendo un producto de calidad.
Producto compatible con las bombas de filtración monofásicas y trifásicas.

Además de las funciones repartidas por los cuadros eléctricos clásicos, este producto le propone las soluciones siguientes :

Funciones


Ajuste automático al disyuntor


Uno de los parámetros fundamentales en los arreglos de su piscina es la adecuación entre la potencia del disyuntor magneto-térmico y la potencia de la bomba.
Con este cuadro universal, el disyuntor electrónico se ajusta automáticamente. La bomba es protegida, sin riesgos de arreglos falsos

Gestión inteligente de la filtración del agua


Obtener una agua sana y pura es capital para la comodidad de baño pero puede revelarse rápidamente complejo. Su temperatura vario cada año, el tiempo de filtración debe ser ajustado permanentemente.

El Smart control le permite realizar ahorros de energía efectivos automatizando el sistema de filtración.

Une vez seleccionado la hora de arranque, la sonda del Smart control transmite al cuadro eléctrico la temperatura del vaso, y calcula automáticamente el tiempo exacto de filtración necesario.

Usted dispone aquí de cuatro modos :

- El modo marcha forzada (ON) : la filtración funciona sin tener en cuenta ningún otro parámetro y hasta que usted decida detenerla.
- El modo prohibido bomba (OFF) : el cuadro no funciona, poca importancia tiene las informaciones que pueda recibir, hasta orden contraria de su parte.
- El modo programable (PROG) : posibilidad de decidir las horas de filtración (3 programas posibles) gracias al reloj programable.
- El modo automático (AUTO) (thermoregulación) : le Smart control optimiza continuamente el tiempo ideal de filtración en función de la temperatura del agua. Es posible de informar la hora de arranque y la duración.

La duración recomendada de filtración diaria es de 10h.
Si esta duración le parece insuficiente, es posible de disminuir o prolongar.

Ejemplos de tiempos de filtración cotidiana calculada en moda automático :

Temperatura del agua de piscina10°15°20°25°30°35°
Tiempos de filtración = 10h2h305h7h3010h15h20h
Tiempos de filtración = 5h2h2h2h305h10h15h
Tiempos de filtración = 14h6h309h11h3014h19h24h


El aparato es capaz de detectar la presencia de una cobertura o cubierta de piscina. Adaptará automáticamente su tiempo de filtración en función de su presencia.

El cambio de hora en verano y en invierno esta ya programado.

Protección anti helada


El Smart control integra un dispositivo anti-helada (desactivable) activo en modo automático (AUTO) y programable (PROG). Se pone en marcha a 1° o 2° efectuando una prueba de temperatura de 10 minutos cada hora.

- Si la temperatura exterior es inferior a este umbral, la filtración se pone en marcha automáticamente para crear un movimiento en el agua e impedir la congelación.
- Cuando la temperatura sobrepasa este umbral, el modo anti-helada(hielo) se desactiva automáticamente.
- Cuando la temperatura desciende debajo de 0 °, la bomba es accionada en permanente.

Alimentación de proyectores y gestión de colores


Si su piscina esta ya equipada de proyectores, serán de igual manera compatibles :
- Si son LED
- Si son de bombillas clásicas de hasta 100VA. Más allá, un cuadro adicional está previsto (en opción) para que puedan continuar siendo utilizadas sin necesidad de cambiarlos.

Le Smart control permite pilotar la gran mayoría de iluminaciones programando los colores y las animaciones del LED instaladas en los proyectores vía un transformador 12V. Estos proyectores pueden indiferentemente ser monocromos o multicolores.

Para poder tele dirigir los proyectores, un tele mando radio 4 vías esta incluido, con su soporte mural.

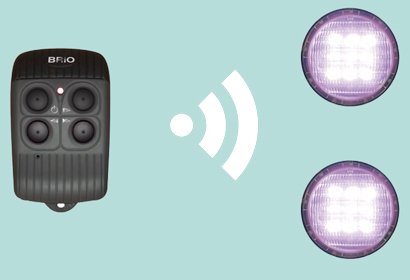

Cuadro smart control telemando

Cuatro modos de funcionamiento disponibles :
- OFF : la iluminación es apagada
- ON : la iluminación es encendida 24h/24h
- modo programable (PROG) : para decidir el encendido de los proyectores a una hora determinada y durante una duración precisa, vía un reloj electrónico.
- modo automático (AUTO) : activa la iluminación al atardecer y por una duración de 4 horas.

Toma de corriente suplementaria protegida


Porque siempre es práctico de tener cerca de la bomba un enchufe disponible, ponemos a su disposición este dispositivo ingenioso.
Es posible de escoger que el aparato conectado (sistema de riego por ejemplo) se ponga en marcha en función del modo de funcionamiento que el sistema de filtración: la misma hora arranque, misma la duración... (sistema de "avasallamiento").

Opciones


Opción Regulación de nivel


Es importante verificar que el nivel de agua siempre es suficiente. Para eso, 3 opciones se le propones:

a/ flotador simple : el cuadro detecta le falta de agua pero no acciona ninguna instrucción de llenado.

b/ 2 opciones que detectan la falta de agua y accionan automáticamente la válvula de llenado :

- para las piscinas con skimmer : 1 kit que comprende un flotador, une electro-válvula, lo necesario de conexiones y un kit de fusibles
- para las piscinas con desbordamiento (infiniti) : 1 kit que comprende una boca 4 flotadores, una electro-válvula, lo necesario de conexiones y un kit de fusibles

Smart control flotador simple
flotador simple
Electrovalvula smart control
electro-válvula
Smart control boca cuatro flotadores
boca de 4 flotadores


Opción cuadro de mando deportado


Para una comodidad optima de utilización, usted puede controlar su cuadro vía una fijación deportada, instalando un cuadro en casa por ejemplo.

De esta manera, usted puede administrar todas las funcionalidades que usted desee a distancia.
El cuadro debe estar instalada a una distancia máxima de 1000 metros del cuadro Smart control (conexión filial).

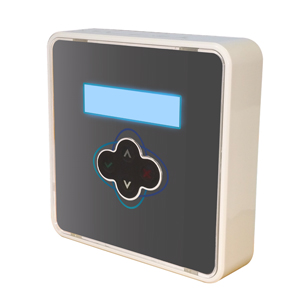

Cuadro de mando deportado

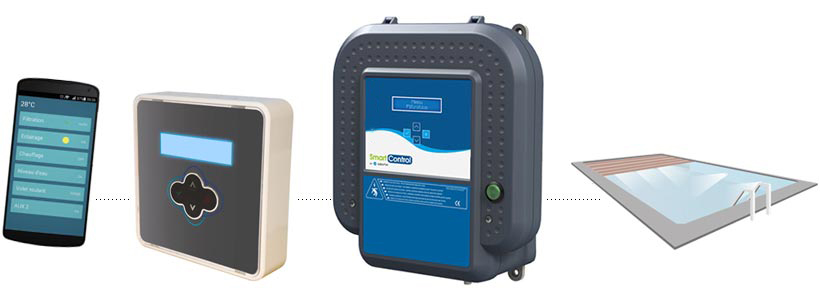

Opción aplicación Smartphone para cuadro de mando deportado


Para una movilidad aun más importante es posible de descargar una Aplicación en su Smartphone (aplicación disponible en plataforma iOs y Android) que permiten de controlar en Bluetooth hasta 3 cuadros. El nombre de la Aplicación es Meteor.
La distancia de acción de tele-comando es de 10m.

Esta opción le permite de controlar a distancia todas las funcionalidades del Smart Control : filtración, iluminación,..

Opcion de mando deportado smart control

El interfaz


Simple e intuitiva, se compone de una pantalla multi-funciones a cristales líquidos, de 4 teclas y de 6 videntes del estado.


Ok smart control
validación, OK. Permite de validar el programa seleccionado.

Regreso smart control
regreso, anula. Permite de regresar, de anular sin validar las modificaciones en curso.

Arriba smart control
arriba, aumento. Permite de aumentar un valor, de desplazarse hacer arriba en los parámetros o programas.

Abajo smart control
abajo, menos. Permite de disminuir un valor, de desplazarse hacia abajo en los parámetros o programas.

Recomendaciones técnicas


Instalación



Tensión de alimentación
Monofásica 230V - aC 50/60 Hz
Potencia consumida
20W (electrónica de comando + contactos)
Dimensiones exteriores cuadro
350 X 290 X 150mm
Dimensiones cartón
395 X 300 X 162mm
Instalación
fijación mural
Indice de protección
Ip-44
Alimentación de proyectores
12V 100VA
Tele-comando radio
4 vías 433.92 MHz
Corriente máxima bomba de filtración
0.3A < In > 12.0A
Corriente máxima enchufe
5,0A máximo
Corriente máxima filtración + sobrepresión
1,3A < In > 16,0A
Corriente máxima electro-válvula de llenado
1,0A máximo
Corriente máxima calefacción
contacto seco (25A máximo)
Corriente máxima total
16,0A máximo


La protección eléctrica


Es importante de asegurar la correcta protección eléctrica de Smart control.

Piense pues a :

- Instalarlo al ampara de la lluvia, del agua y de los rayos UV, a más de 3.50 m del borde de la piscina o a enterrarlo en un local técnico.

- Verificar la existencia de una protección cortocircuito cuyo calibre (máximo 16A) es suficiente para poder alimentar el conjunto de los equipos conectados al cuadro

- Verificar la presencia de una protección diferencial 30mA con un poder de corte superior al calibre de protección cortocircuito

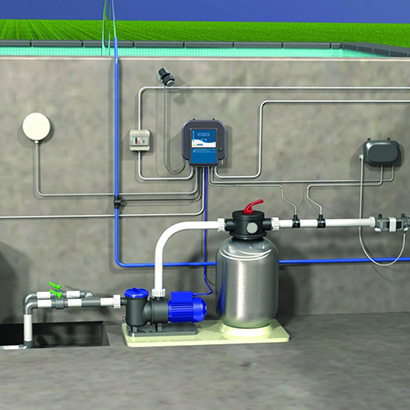

Smart control local tecnico
Conexiones del Smart control

Contenido del paquete


- 1 cuadro multi-funcionalidades Smart control
- 1 sonda de temperatura directamente a atornillas en un collar de carga 1/2''. Un collar de diámetro 50 mm incluido.
- 1 tele-comando "Brio" para controlar la iluminación de LED con su soporte mural y una bolsa para la fijación (6 + 6 tornillos de fijación)
- 1 Manual técnico

Garantía

2 años

** Gastos de envío incluidos para toda la península

Fotos no contractuales
Precio con IVA incluido.
