Mantas, cobertores, persianas y cubiertas para piscinas Persianas para piscinas, manuales, automáticas o solares Persianas SUMERGIDAS AUTOMÁTICAS Persiana para piscina con tapas sumergidas ROUSSILLON 2 Persiana para piscina con tapas sumergidas ROUSSILLON 2
Precio recomendado proveedor 2024 A partir de :
10490 €
Nuestro precio A partir de :
9390 € IVA incluido
Ref. Abatik 024354
Persiana para piscina 6x3m con tapas sumergidas ROUSILLON 2 motor en foso seco
Persiana para piscina 6x3m con tapas sumergidas ROUSILLON 2 motor en foso seco
Largo interior de piscina máximo: 20 metros,
Protege su piscina en toda discreción,
Tapas que sirven como playa sumergida,
Permite un baño en una piscina totalmente despejada,
Sistema de gestión de fin de carrera y contacto clorador salino,
Varias opciones en la mecánica, tapas y viguetas.
Protege su piscina en toda discreción,
Tapas que sirven como playa sumergida,
Permite un baño en una piscina totalmente despejada,
Sistema de gestión de fin de carrera y contacto clorador salino,
Varias opciones en la mecánica, tapas y viguetas.
Disponible
Persiana para piscina 6x3m con tapas sumergidas ROUSILLON 2 motor en foso seco
Ref. Abatik 024354
Ref. Abatik 024354
9390 €
Persiana para piscina 6x3m con tapas sumergidas ROUSILLON 2 motor en el eje
Ref. Abatik 024355
Ref. Abatik 024355
5990 €

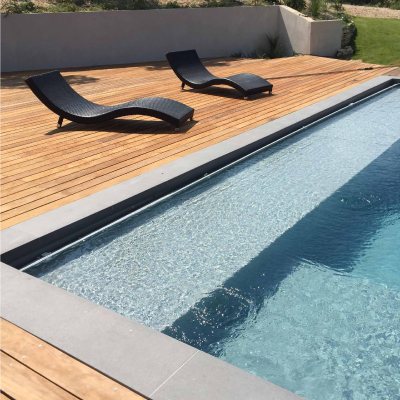

La persiana para piscina con tapas sumergidas Roussillon 2 en detalle
La persiana para piscina con tapas sumergidas Roussillon 2 conviene a particulares que desean equipar sus piscinas de un sistema de seguridad discreto, permitiendo la conservación de la temperatura en el agua de la piscina.
Su cobertura se enrolla completamente en un cajón bajo el agua, cubierta de tapas sumergidas.
Esta persiana es compatible con las piscinas en renovación y en construcción.
5 razones de elegir la persiana para su piscina con tapas sumergidas Roussillon 2

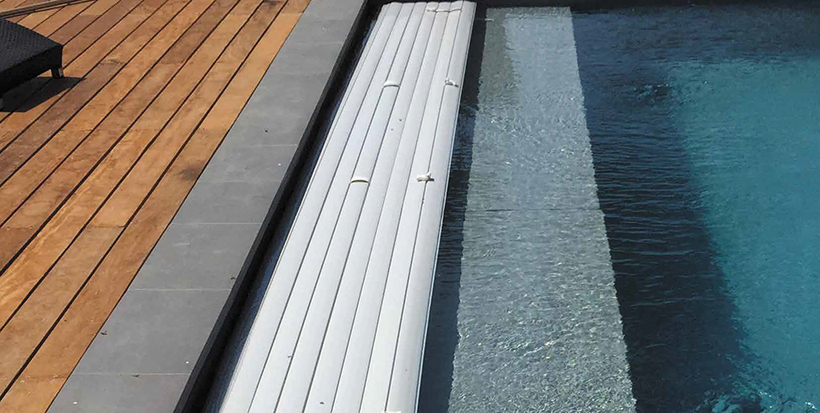

Una vez la persiana enrollada, esta desaparece bajo las tapas sumergidas para permitirle disfrutar plenamente de la totalidad de su piscina.
Las tapas sumergidas constituyen una playa, un espacio de juego y de descanso ideal para uso familiar.
Cuando la persiana se desenrolla, se asegura completamente el acceso a la piscina, siempre y cuando sistema de seguridad colocado, limita la caída de suciedad.
La persiana de piscina con tapas sumergidas Roussillon 2 limita los fenómenos de evaporación, evita la perdida de calor, y conserva la limpieza del agua durante más tiempo.
Este dispositivo evita la instalación de una persiana elevada que genera un estorbo importante alrededor de la piscina. Le permite un acceso fácil al agua vía el margen que representa la playa sumergida.
Precios orientativos con IVA incluido de Persiana con tapas sumergidas con motor en el eje ECA ROUSSILLON 2
Dimensiones de la piscina en m
Precio Persiana tapas sumergidas con motor en el eje ECA ROUSSILLON 2
6 m x 3 m
7939 €
8 m x 4 m
8939 €
10 m x 5 m
10449 €
12 m x 6 m
13139 €
Opción : Escalera ROMANA recortada en forma, diámetro <= 3 m
+ 480 €
*Tarifas IVA incluido de persianas según una configuración de piscina clásica que comprende: mecánica, presellados para fijación del eje sobre pared, lamas, vigueta en fibra 200X100 mm con ruedas de guía, cajas de fijación de vigueta sobre pared, tapas en madera exótica IPE 700x1000 mm, sistema de seguridad a fijar en pared.
Otras combinaciones son disponibles : estamos a su disposición para establecer un presupuesto según sus criterios.
Precios orientativos con IVA incluido de Persiana con tapas sumergidas con motor en foso seco ECA ROUSSILLON 2
Dimensiones de la piscina en m
Precio Persiana tapas sumergidas con motor en foso seco ECA ROUSSILLON 2
6 m x 3 m
6599 €
8 m x 4 m
7899 €
10 m x 5 m
9389 €
12 m x 6 m
12429 €
Opción : Escalera ROMANA recortada en forma, diámetro <= 3 m
+ 480 €
*Tarifas IVA incluido de persianas según una configuración de piscina clásica que comprende: mecánica, presellados para fijación del eje sobre pared, lamas, vigueta en fibra 200X100 mm con ruedas de guía, cajas de fijación de vigueta sobre pared, tapas en madera exótica IPE 700x1000 mm, sistema de seguridad a fijar en pared.
Otras combinaciones son disponibles : estamos a su disposición para establecer un presupuesto según sus criterios.
La elección de la mecánica
En primer lugar, usted debe escoger la mecánica de enrollamiento del motor de la persiana : en el eje o en foso seco.
La profundidad estándar de inmersión del eje es de 55 cm. Para otra configuración, una lista de tarifas especificas se aplica : no dude en consultarnos.
1. Motor en el eje
Esta configuración esta destinada a la vez para piscinas en renovación y en construcción.
Su instalación es simple debido a que no se necesita de obra alguna.
Longitud interior máxima de piscina, cajón de enrollamiento incluido : entre 3 y 20 m
Anchura interior máxima de piscina : 8 m
Para fijar el eje de enrollamiento, se cuenta con 2 opciones :

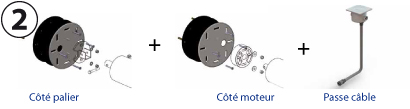

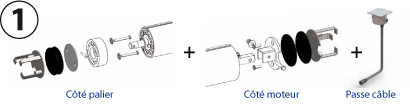

1. Con 2 presellados :
juntas + tornillos + pasaje de cable
juntas + tornillos + pasaje de cable
2. Sin presellados :
2 platinas de fijación a atornillar sobre pared + tornillos + pasaje de cable
2 platinas de fijación a atornillar sobre pared + tornillos + pasaje de cable
2. Motor en foso seco
Esta configuración esta destinada principalmente a piscinas en construcción.
El motor arrastra el eje con la ayuda de un pasamuros, ubicado en el foso, a un lado de la piscina.
Esta instalación presenta la ventaja de fácil acceso y seguridad al motor para toda operación de mantenimiento.
Longitud interior máxima de piscina, el cajón incluido: entre 4 y 20 metros.
Anchura interior máxima de piscina: 11 metros
El motor arrastra el eje con la ayuda de un pasamuros, ubicado en el foso, a un lado de la piscina.
Esta instalación presenta la ventaja de fácil acceso y seguridad al motor para toda operación de mantenimiento.
Longitud interior máxima de piscina, el cajón incluido: entre 4 y 20 metros.
Anchura interior máxima de piscina: 11 metros

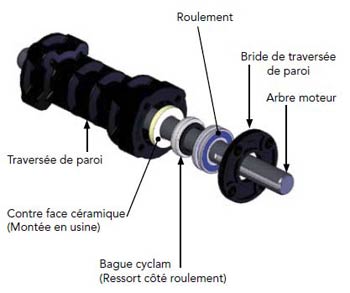

Montaje de un pasamuros
La elección de la vigueta
En segundo lugar, usted debe escoger el tipo de vigueta que va sostener las tapas.

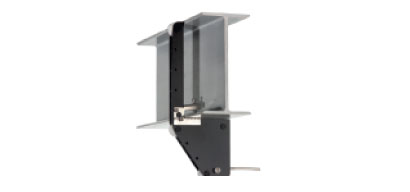

1. Vigueta en fibra
Su ventaja : no hay necesidad de soporte anti-flexión hasta 8 metros
Materia
Poliester reforzado en fibra de vidrio (PRV) con una capa exterior recubierta de una membrana plástica termo-placada gris (RAL 730)
Longitud máxima
11 m para un motor en foso seco, y 8 m para un motor en el eje
Altura x anchura
200 x 100 mm
Tapas compatibles
Madera exótica, PVC a embaldosar / revestir
Calcular el numero de soportes anti-flexión
| Anchura interior de piscina | Numero de viguetas | Numero de soportes anti-flexión |
| Anchura inferior o igual a 8 m | 1 | 0 |
| Anchura entre 8 y 11 m | 1 | 1 |

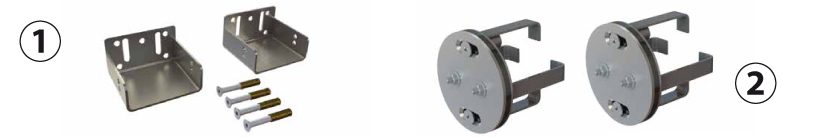

El sistema de fijación
Los dos tipos de viguetas disponen del mismo sistema de fijación.
1. En serie entregado con la vigueta : cuadros inox 316L a fijar directamente en la pared (2 fijaciones murales + tornillos + juntas)
2. en opción : 2 presellados para fijación de cuadros de vigueta
Las normas de seguridad
Antes de iniciar las obras, usted debe velar por las normas de seguridad y por las dimensiones mínimas a respetar.

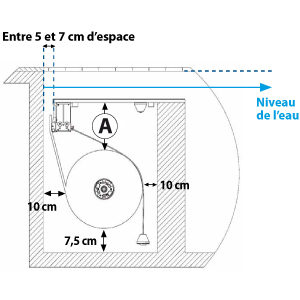

En el esquema de la derecha : la distancia A en cm debe de ser :
Para una vigueta en fibra :
- 25.5 cm si el ancho interior de la piscina es inferior o igual a 8 metros.
- 30.5 cm si el ancho interior de la piscina es superior a 8 metros.
Para una vigueta en inox :
- 5.5 cm si el ancho interior de la piscina es inferior o igual a 5.5 metros
- 20.5 cm si el ancho interior de la piscina es superior a 5.5 metros.
En el esquema de la derecha : la distancia A en cm debe de ser :
Para una vigueta en fibra :
- 25.5 cm si el ancho interior de la piscina es inferior o igual a 8 metros.
- 30.5 cm si el ancho interior de la piscina es superior a 8 metros.
Para una vigueta en inox :
- 5.5 cm si el ancho interior de la piscina es inferior o igual a 5.5 metros
- 20.5 cm si el ancho interior de la piscina es superior a 5.5 metros.
La elección de tapas
Para la playa sumergida, usted dispone de 3 opciones de tapas.

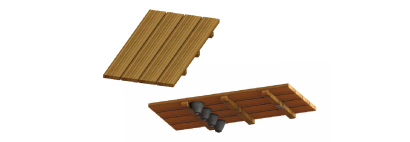

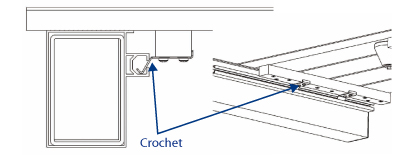

1. Tapas en madera exótica
Son concebidas especialmente para este uso y lastados para evitar su flotación. Un gancho es fijado bajo cada una de las tapas. Se insertan en la ranura de la vigueta en el momento del montaje para inmovilizarlas.
Se fijan sólo en la vigueta de fibra.
Se fijan sólo en la vigueta de fibra.
Espesor : 28 mm
Dimensiones : 700, y 950 mm y a medida (precio al m2)
Entregado por placa de 500 mm de largo

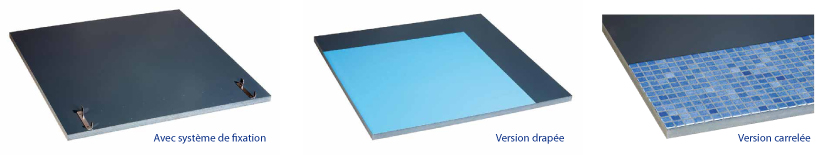

2. Tapas en PVC a baldosar o revestir de PVC armado
Espesor : 30 mm
Dimensiones : 2000 mm, 1000 mm, y a medida (precio al m2)
Entregado por placa de 995 mm de largo.
Se fijan a las viguetas de inox y fibra.
Las tapas son entregadas son el sistema de fijación no montado. Una vez montado, se fijan sobre la vigueta de inox o fibra.
Nuestras recomendaciones
- Si usted escoge embaldosar, se aconseja de poner baldosas antideslizantes. Debe ser puesto con cola y junta epoxy (no incluido). Las superficies a embaldosar deben ser rayadas previamente para asegurar el pegado de las baldosas.
- Si usted escoge revestir, es aconsejado utilizar de la membrana armada 150 / 100eme antideslizante. Puede ser fijada por soldadura o a pegar directamente sobre la superficie de las tapas.

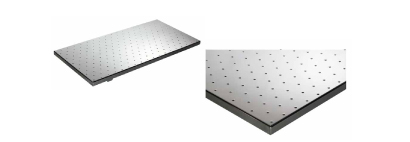

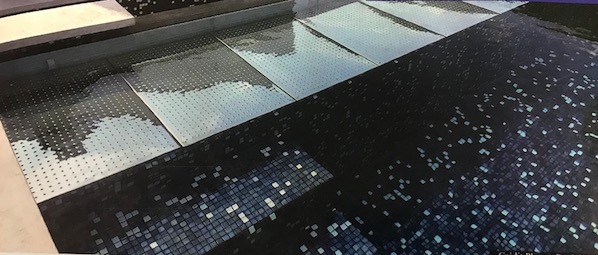

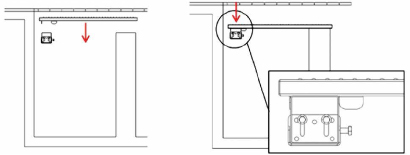

3. Tapas en inox
En inox AISI 316L pulido espejo(superficie anti-deslizante grado A-Norme DIN 51097).
Espesor : 35 mm
Profundidad maxi : 1200 mm
Dimensiones : a medida
Solo se fijan en la vigueta Inox.
Piense a verificar el diámetro de enrollamiento de la bobina antes de elegir la talla de las tapas.
La persiana y las lamas

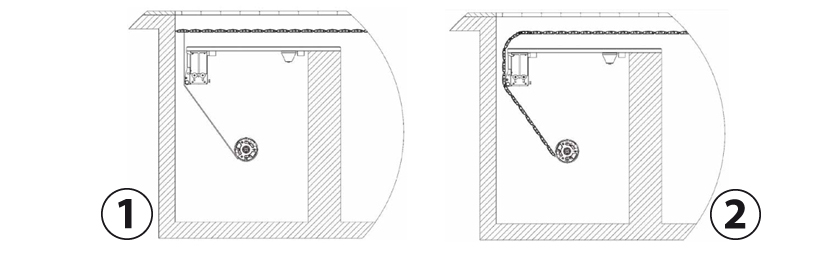

La longitud de persiana
Dos soluciones posibles :
1. La longitud de la persiana es igual a la longitud total de la piscina. Un sistema de seguridad deberá ser instalado obligatoriamente en el ancho del lado eje y lado escalera (opuesto al eje).
2. La longitud de la persiana es igual a la longitud de la piscina + la distancia entre el nivel del agua y el eje. Un sistema deberá ser instalado
- Lado eje si el nivel del agua es superior a 20 cm de las tapas
- Lado escalera (opuesto al eje)
Detalles de las lamas de la persiana
Las lamas de la persiana para piscina con tapas sumergidas Roussillon 2 están conformes a las exigencias de resistencia de la norma NF P90-308
Cada lama está compuesta de 3 compartimentos. Cada compartimento contiene aire. El aire asegura la flotabilidad de la lama y limita la perdida de calor del agua.
A cada extremidad de la lama, tapones soldados aseguran la impermeabilidad de las mismas. Aletas 20 mm aseguran su acabado. Estas aletas pueden ser remplazadas por aletas de diferentes tallas.
Lamas
PVC tratamiento antimanchas y antirayos UV
Ancho de las lamas
71 mm
Grosor de las lamas
17 mm
Tratamiento de las lamas
estabilizadas con Calcio / zinc, para evitar las manchas
Colores
(1) Gris fuerte, (2) Blanco, (3) Azul, (4) Gris, (5) Arena
Opción escalera
Consúltenos
Acabado de las aletas
Acabado en forma
Ruedas de guía

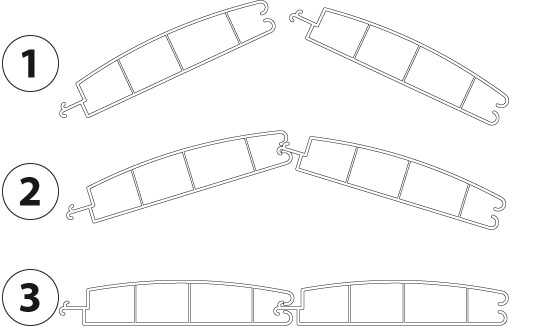

Ensamblaje de las lamas
- El ensamblaje de la persiana se efectúa enganchando las lamas.
- Para enganchar una lama con la otra, inicie por insertar el gancho interior de la parte macho en la otra lama de la derecha en canaleta hembra de izquierda (fig.1 y fig.2).
- Repetir el movimiento hasta enganchar la totalidad de las lamas (fig.3).

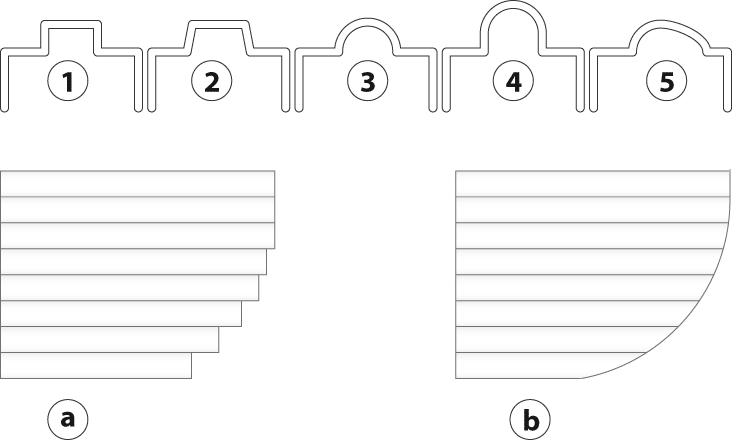

Los recortes de escaleras
Cuando la persiana para piscina con tapas sumergida Roussillon 2 esta colocada en sobre el ancho de la piscina, está se adapta a diferentes formas de escaleras : rectangular (1), trapecio (2), romana (3), semis-circular (4) o de forma libre (5) (una vez analizado).
Dos acabados se le proponen para el recorte de escalera : el acabado en forma escuadra (a) y el acabado en forma (b).
El acabado en escuadra es la más simple. El acabado en forma permite un mejor ajuste al interior de su piscina, esta opción es la más estética.
Los recortes de escalera son una opción : no dude contactarnos para presupuesto
Sistemas de seguridad
Su persiana para piscina con tapas sumergidas Roussillon 2 es entregada con un dispositivo anti-elevación. Es imperativo que su piscina este equipada de un sistema de seguridad para responder a la conformidad de la norma NF 90-308.
Le proponemos 3 sistemas de seguridad a su elección :

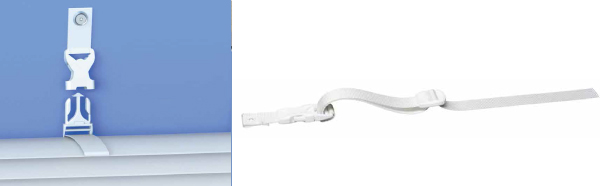

1. Incluido en la entrega de la persiana : sistema con cincha en tela
Este sistema es fácil a instalar y se fija en pared o en borde de piscina.
Color de la cincha : blanca.

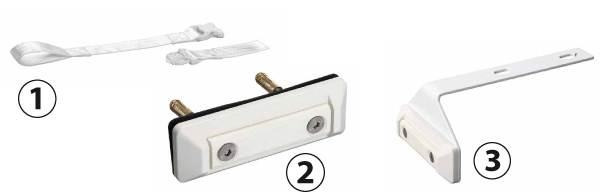

2. En opción : sistema en ABS
Usted puede elegir un sistema de seguridad a fijar en la pared o en el borde, entregado con una cincha en ABS.
1. Cincha de seguridad en ABS
2. Sistema de seguridad a fijar en la pared
3. Sistema de seguridad a fijar sobre el borde

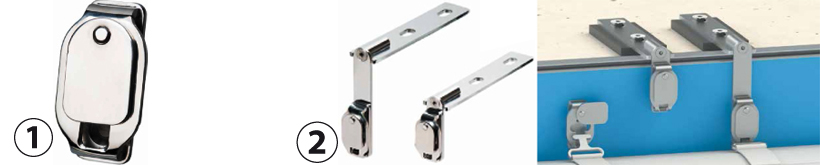

3. En opción : sistema en inox
Sistema de fijación ultra-resistente, estético y discreto
Fácil a instalar y a manipular
1. Sistema de seguridad a fijar en pared
2. Sistema de seguridad a fijar sobre el borde con 2 alturas posibles : 2 bielas incluidas (1 larga, 1 corta).

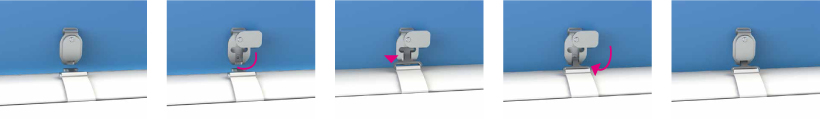

Utilización :
Para atar la cincha : hacer pivotar la viñeta y encajar la T.
Para retirar la cincha : hacer pivotar la T para retirar, luego coloque de nuevo la viñeta.
Color de la cincha ABS mismo color que las lamas
Azul
Gris
Arena
Blanco
Apertura segura
Cuidado : sistema de fijación incompatible con tratamiento con sal
Cuantos enganches de sistema de seguridad ?
La longitud de la persiana es igual a la longitud de la piscina.
(corresponde al esquema 1. en la parte longitud de persiana)
| . | Lado eje | Lado escalera (opuesto al eje) |
| Sistema de seguridad OBLIGATORIO | si | si |
La longitud de la persiana es igual a la longitud total de la piscina + la distancia entre el nivel del agua y el eje.
(corresponda al esquema 2. en la parte longitud de persiana)
| . | Lado eje | Lado escalera (opuesto al eje) |
| Sistema de seguridad OBLIGATORIO | no si el nivel de agua sobre las tapas <= 20 cm | si |
| Sistema de seguridad OBLIGATORIO | Si si el nivel de agua sobre las tapas > 20 cm | si |

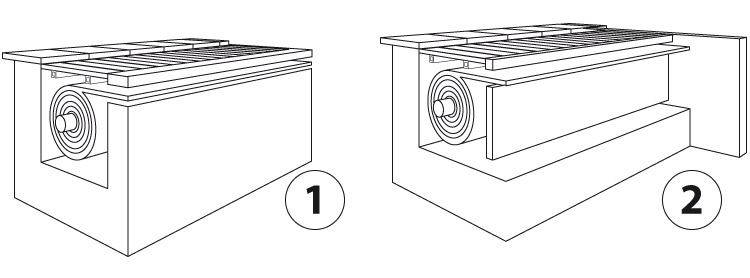

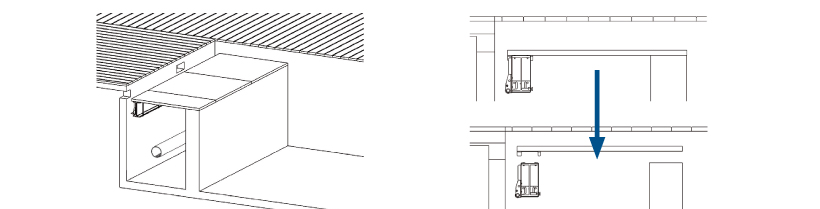

El tabique de separación
El cajón de la persiana es obligatorio para evitar todo acceso al eje de la persiana sumergida. Las paredes deber ser verticales y paralelas con sus ángulos a 90°. La anchura del cajón debe asegurar el espacio necesario a la rotación del eje y su profundidad deberá permitir la colocación y movimiento de los contrapesos.
Existen dos tipos de cajones :
- El cajón con tabique en obra realizado al momento de la construcción de la piscina (esquema 1)
- El cajón con tabique de separación en PVC (esquema 2).
Paquete y transporte
Prever obligatoriamente un numero de personas suficientes para la descarga, y los medios de manutención adaptados para levantar las cargas.
Entrega en un embalaje de cartón igual de ancho que la piscina e inferior a 4.10 m.
Si no entrega en una caja de madera.
Todas las mercancías entregadas deben ser controladas en presencia del transportista.
Entrega en un embalaje de cartón igual de ancho que la piscina e inferior a 4.10 m.
Si no entrega en una caja de madera.
Todas las mercancías entregadas deben ser controladas en presencia del transportista.
Garantía
5 años Motor + Caja (sin mano de obra)
3 años para la flotabilidad y la impermeabilidad de las lamas
Para el transporte, pida presupuesto.
Fotos no contractuales
Precio con IVA incluido.
Precio con IVA incluido.
Solicitud de presupuesto gratuito persiana para piscina con tapas sumergidas roussillon 2
¿Desea recibir un presupuesto para el artículo? : Persiana para piscina con tapas sumergidas ROUSSILLON 2
A partir de 9390 eur IVA incluido.
Le rogamos complete correctamente el siguiente formulario. Su solicitud será tratada en breve por nuestro servicio comercial.
Llamada gratuita en España
De lunes a viernes, desde las 9h. hasta las 19h. Sábado, desde las 10h. hasta las 18h.
