Persiana automática elevada ECA BAHIA móvil sobre ruedas

Persiana ECA BAHIA móvil sobre ruedas
Precio recomendado proveedor 2017 :
4640 €
Nuestro precio :
4640 € IVA incluido
Ref. 013284
Persiana enrollable ECA BAHIA Batería sobre ruedas
EUR 4640.00
Disponible
La persiana automática elevada ECA BAHIA móvil y sobre ruedas es un sistema de cubierta de piscina que se puede adaptar a numerosas formas de piscinas.

Es el producto ideal tanto para los vasos de forma peculiar *, que no pueden recibir una persiana automática fija, como para las piscinas clásicas.

El enrollador móvil, autónomo y sobre ruedas; garantiza una regularidad de recorrido al desenrollar la persiana sobre el agua de la piscina. La estructura móvil se puede apartar de la piscina (varios metros) con el fin de liberar la playa y de este modo disrfutar plenamente de los 4 lados de la piscina.

La persiana automática elevada Bahia está equipada con un motor dotado de un sistema de ajuste de final de carrera alimentado por una batería de 12V.

Conforme con la norma de seguridad NF P90-308, está compuesta por lamas de PVC blanco extrusionadas de 71mm de ancho y de 17 mm de espesor que le otorgan una alta resistencia. Se trata de un perfil con cámaras huecas, selladas en las extremidades con tapones soldados, que aseguran su flotabilidad.

El aire contenido dentro de las lamas sirve de aislamiento térmico que limita la pérdida de calor del agua y, de este modo, alarga la temporada del baño.

La opacidad de las lamas permite reducir el fenómeno de fotosíntesis e impide la proliferación de algas con el fin conservar un agua siempre limpia.

* para un asesoramiento personalizado consúltenos.

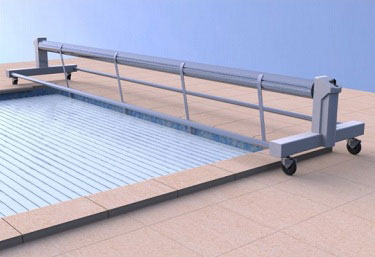

Persiana para piscina ECA Bahia sobre ruedas

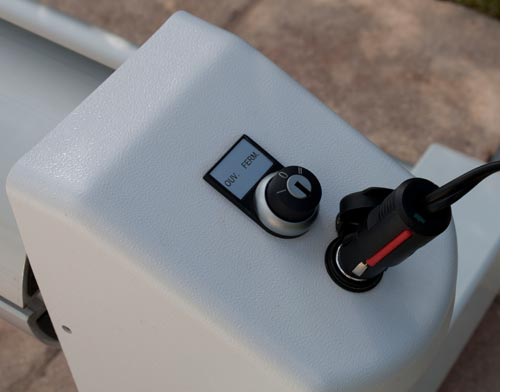

El conmutador de llave de la persiana ECA Bahia sobre ruedas

Precios indicativos de las persianas ECA BAHIA móviles sobre ruedas


Dimensiones de la piscina en metros
Precio con IVA BAHIA móvil sobre ruedas batería*
6m x 3m
4640 €
7m x 3.5m
4790 €
8m x 4m
5080 €
10m x 5 m
5890 €
Opcional : Escalera ROMANA recorte esquadra, diámetro <= 3m
+ 340 €

*Precios IVA incluido de las persianas con lamas blancas para piscinas de forma rectangular con ángulos rectos. Precio salida de fábrica.
Colores disponibles : blanco, arena, azul o gris.
Otras combinaciones son posibles, estamos a su disposición para establecer un presupuesto personalizado según sus criterios.


La persiana viene equipada con un conmutador con llave que le permitirá efectuar distinctas maniobras.

Funciona con una batería, lo que simplifica su instalación pues no necesita ninguna conexión con cable.

Es un dispositivo fácil de usar ya que las maniobras de apertura y de cierre son posibles mediante un conmutador con llave manejable por una sola persona.

La persiana se desenrolla sin esfuerzo alguno para flotar en la superficie de la piscina.

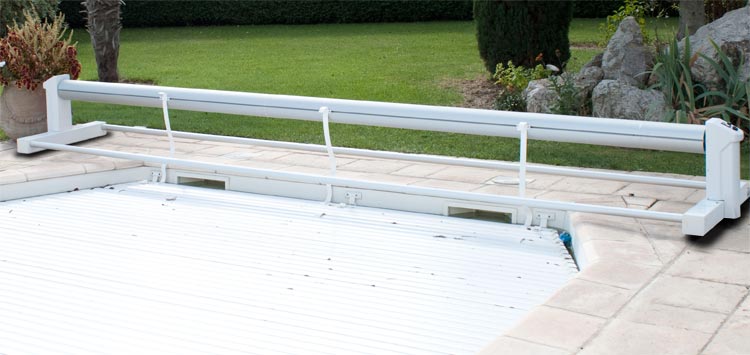

Persiana ECA Bahia sobre ruedas

El precio de la persiana incluye :


- 2 postes de soporte del eje de aluminio lacado blanco.
- 4 ruedas multidireccionales (dos dotadas de freno).
- 2 tapas termoformadas blancas aspecto granulado.
- 2 barras de soporte de aluminio.
- 1 cargador 220v/12v IP67.
- 1 enchufe macho de tipo EUROPA.
- 1 sistema de posicionamiento para inmovilizar el sistema durante el enrollamiento o durante una carga.
- 1 batería de 12V ubicada dentro del poste lado motor.
- 1 conmutador con llave en uno de los postes.
- 1 eje de aluminio anodizado de 146mm o 196mm de diámetro (según las dimensiones de la piscina).
- 1 persiana compuesta por lamas blancas (colores opcionales : beige, azul y gris).
- 1 sistema de seguridad compuesto por bridas y cinchas en ABS para fijar en la pared (o en la coronación : opcional).
- 1 embalaje.

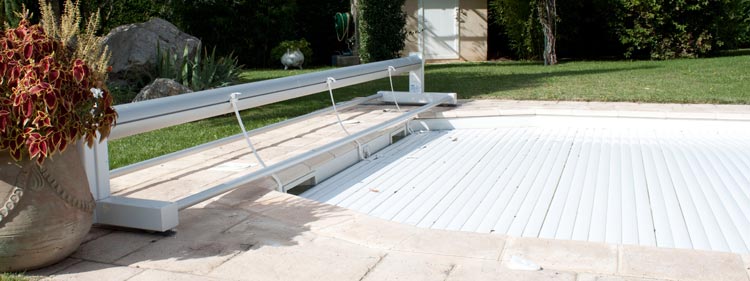

Persiana ECA Bahia sobre ruedas

Detalles de las lamas de la persiana


Conformes con las exigencias de resistencia de la norma NF P90-308.

Cada lama está compuesta por 3 cámaras de aire que aseguran la flotabilidad
de la persiana y limitan la pérdida de calor del agua de la piscina. El aire garantiza
una fotabilidad óptima y limita enfriamiento del agua.

En los extremos de cada lama van soldados unos tapones de 20mm que garantizan
la total estanqueidad de la persiana. Se pueden sustituir por tapones de tamaño distinto.
Lamas
de PVC tratado antimanchas y antirrayos UV
Ancho de las lamas
71 mm
Espesor de las lamas
17mm
Colores
blanco (opcional : azul, beige, gris)
Opción escalera
bajo presupuesto previo

Aletas de la persiana
Lamas acabadas con aletas
Persiana para piscina ECA, acabado con el recorte.
Lamas recortadas
Persiana para piscina, lamas con ruedecillas
Ruedecillas que simplifican el desplazamiento de la persiana


Colores de las lamas


Lamas de color blanco
Blanco
Lamas de color azul
Azul
Lamas de color beige
Beige
Lamas de color gris
Gris


Ensamblaje de la persiana


- Para engatillar una lama en otra, encajar el gancho inferior del lado macho ( lama derecha) en el lado hembra (lama izquierda) (fig.1).

- Reproducir el movimiento de oscilación hasta enganchar la totalidad de las lamas (fig.2).

- Fijar el primer bloque de lamas con las bridas de enrollamiento mediante las cinchas de sujeción (fig.3).
Enganche simplificado


Los recortes de escalera

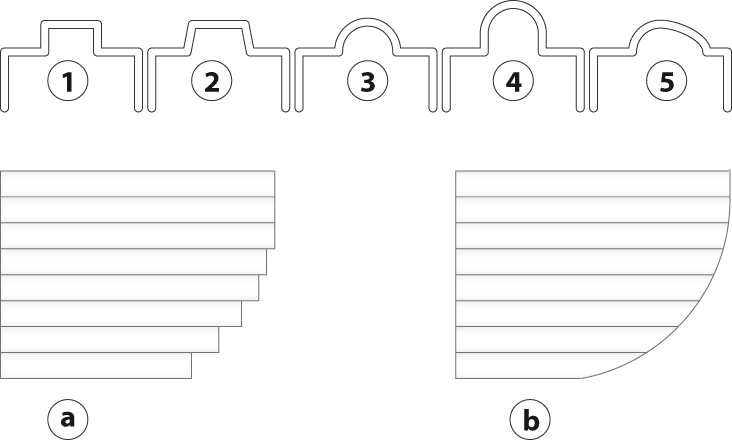

Al colocar la persiana a lo ancho del vaso, ésta se adapta a cualquier forma de escalera : rectangular (1), de trapecio (2), romana (3), semicircular (4) o de forma libre (5) (consúltenos).

Persiana para piscina : los recortes de escalera

Le proponemos dos tipos de acabados para el recorte de escalera :
- un acabado en escuadra; el más sencillo (a)
- un acabado, según la forma de su piscina, que se ajusta al perfil de su vaso; más estético (b).


Los recortes de escalera son opcionales y se solicitan con presupuesto previo

Los recortes de la coronación para colocar el enrollador


En las piscinas existentes, al nivel por donde pasan las láminas, se deberá cortar el borde de la coronación para permitir el paso de la persiana.

Para que la persiana se desenrolle correctamente, la cota máxima exterior de la coronación no debe exceder 4.60 m para las piscinas de 4.03m interior.

Para que la persiana se desenrolle correctamente, la cota máxima exterior de la coronación no debe exceder 5,60 m para las piscinas de 5,03m interior.

Longitud de la piscina en metro4m5m6m8m10m
Cota X en mm250mm265mm285mm305mm335mm

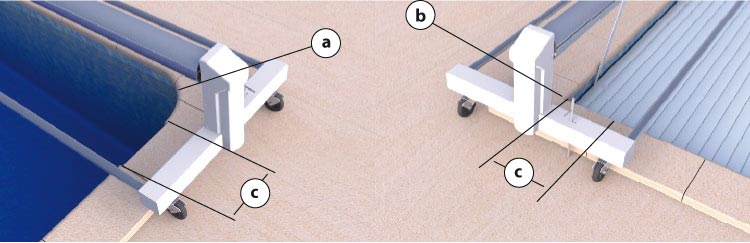

Los recortes de la coronación de la piscina para recibir la persiana ECA Bahia sobre ruedas

Radio (a), ángulo saliente (b), cota x (c).

Para las piscinas con ángulos salientes y con un radio de 15 cm (máx.), se posicionará el eje de los postes 15 cm hacia el interior del vaso.
Para las piscinas con ángulos de radio superior a 15 cm, contáctenos.

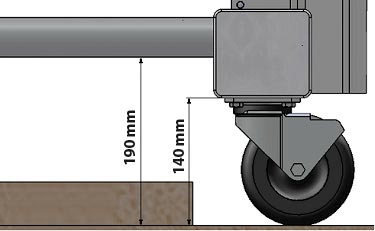

Posicionamiento del enrollador



Para colocar correctamente la persiana sobre el agua, el enrollador debe seguir su recorrido sin obstáculos. Para esto, la coronación y el bloque de filtración no deben sobrepasar 140mm de alto con el fin de impedir cualquier roce con las barras de aluminio.
Posicionamiento del enrollador


El conmutador

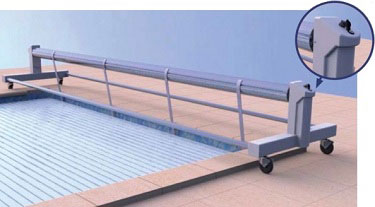

El conmutador de llave de la persiana para piscina
El conmutador de llave va unido con una batería de 12V integrada en uno de los postes que soportan el eje de la persiana, lo que permite realizar las maniobras de apertura y cierre de la persiana automática elevada Bahia, móvil y sobre ruedas.

Por lo tanto, no es necesario efectuar una zanja para la alimentación eléctrica de la persiana.

Este sistema facilita la instalación de la Bahia móvil en la mayoría de las piscinas ya existentes.

Cargador de la batería de la persiana para piscina


Las conexiones eléctricas

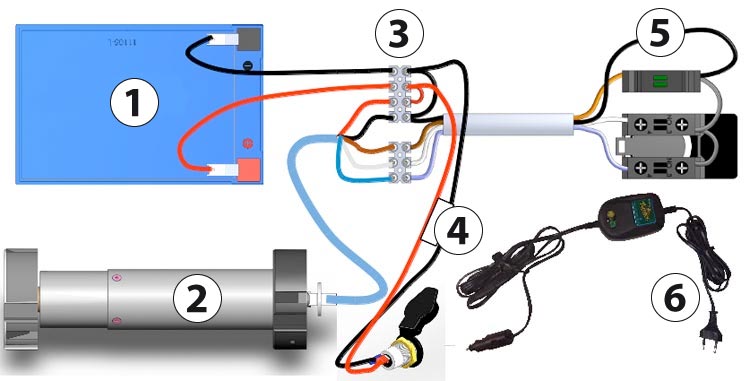

Esquema del motor de la persiana para piscina

Batería (1), motor (2), clemas para la conexión eléctrica (3), portafusible (4), interruptor de llave y botón de reinicio (5), cargador(6).

ATENCIÓN: Durante las conexiones no invertir la polaridad de los cables.

Sistema de seguridad


La persiana elevada ECA Bahia sobre ruedas viene equipada con un dispositivo antilevantamiento conforme con la norma NF P 90-308

El número de dispositivos depende del ancho del vaso. Sin embargo, hará falta como mínimo 2 por pared.
Dispositivo antilevantamiento de la persiana

Bridas de enganche ABS + Correas + Soportes de acero inoxidable para fijar bajo de la coronación (a)

Bridas de enganche ABS + Correas + Soportes para fijar en las paredes (b) (opcional)




Dispositivo de enganche de la persiana
Sistema de fiación de la persiana


Embalaje y transporte de la persiana con ruedas ECA


Embalaje y Transporte de la persiana
Prever imperativamente 2 personas como mínimo para la recepción y manipulación de la persiana.

Todas las mercancías entregadas se deben comprobar en presencia del transportista.

Garantía

3 años para la flotabilidad y la estanquidad de las lamas.
3 años para la mecánica del enrollamiento.
3 años para el material eléctrico.

Para el transporte, pida presupuesto.

Fotos no contractuales
Precio con IVA incluido.
