Panel electrico ELEXIUM

El panel electrico le permite controlar y proteger la bomba de filtracion, puede igualmente alimentar y proteger los proyectores de su piscina. Segun los modelos puede igualmente controlar y proteger otros equipos como las bombas de sobrepresion, cloradores salinos, bombas dosificadoras, etc.


Atencion
Respecto a las normas electricas C15-100 la alimentacion del panel electrico de filtracion debera ser protegido por un diferencial de 30mA.

Potencia de la bomba de filtracion (kW / CV)	Calibre disyuntor	Intensidad absorbida
0,25 / 0,33	1,6 / 2,5	2,2A
0,37 / 0,50	2,5 / 4,0	3,12 A
0,55 / 0,75	4 / 6,3	4,76 A
0,75 / 1	4 / 6,3	6,01 A
1,1 / 1,5	6 / 10	7,60 A
1,5 / 2	10 / 6	10,40 A

Los disyuntores montados son de tipo bipolar.

Potencia de la bomba de filtracion (kW / CV)	Calibre disyuntor	Intensidad absorbida
0,25 / 0,33	1,0 / 1,6	0,9 A
0,37 / 0,50	1,0 / 1,6	1,2 A
0,55 / 0,75	1,6 / 2,5	1,60 A
0,75 / 1	1,6 / 2,5	2 A
1,1 / 1,5	2,5 / 4	2,60 A
1,5 / 2	2,5 / 4	3,50 A
2,2 / 3	4 / 6,3	5 A
3 / 4	6 / 10	6,60 A

Los disyuntores montados son de tipo tripolar.

1. El modelo ELEXIUM posee en la fachada los relojes de programacion asi como los interruptores de mando, para acceder a los disyuntores y fusibles hay que abrir el panel . 2. Fijacion mural en cola de golondrina: permite de agujerear, alinear, atornillar de forma facil . 3. Bordes de prension ergonomica. 4. Apertura y cierre por 2 tornillos 1/4 de vuelta. 5. Un paro del cable suprime los riesgos de arranque del cable de alimentacion de baja tension. 6. Agujeros pasa cable en el fondo plano sobrebajo para un acceso directo a las bornas de conexion. (Para Presa Estopa ISOM20 & M25).

Panel electrico solo para filtracion El modelo de panel electrico solo para filtracion le permite programar el tiempo de filtracion gracias a un dispositivo de minuteria integrado al panel, asi como un interruptor de 3 posiciones permitiendo el paro de la filtracion, su marcha forzada o la programacion.

Panel electrico para filtracion y proyector El modelo de panel electrico solo para filtracion le permite programar el tiempo de filtracion gracias a un dispositivo de minuteria integrado al panel. IEsta igualmente equipado de un transformador permitiendo el funcionamiento de un o varios proyectores, asi como un interruptor permitiendo la puesta en marcha de uno o varios proyectores .

Situacion del panel:

El panel se debe situarse en un sitio facil de acceso y sin afectar a las condiciones de funcionamiento (C15-100 y 771,558). La ventilacion debe ser correcta, el acceso debe ser libre, ningun objeto debe interponerse delante. Los organos de maniobra de loa aparatos se situan entre 1 m y 1.80 m por debajo del suelo. Esta altura este limitada a 1.30 m en los locales para los minusvalidos o para personas mayores. (C15-100 et 771,558). Se prohibe en los volumenes 0.1 y 2. (C15-100 et 702,51). Debe situarse a mas de 3.50 m de la piscina de preferencia en un local tecnico .


La seccion de los cables debe soportar la intensidad prevista. La longitud de los cables no debe generar una bajada de tension de mas de 5% desde el origen de la alimentacion (C15-100 seccion 525). La tabla 1 da por un cable de cobre, en funcion de la seccion y de la alimentacion, la intensidad maxima admitida y la longitud maxima para esta intensidad. El circuito de iluminacion TBTS (12V) de la piscina : la tabla 2 da por un cable de cobre la longitud maxima admitida, en funcion de la potencia del transformador y de la seccion del cable. Las reglas de dimensiones y de proteccion del circuito de iluminacion TBTS se dan en la guia UTE C15-559. Para las bajadas de tension, las reglas pueden no aplicarse para las piscinas a uso domestico en detrimento de la duracion de vida de los materiales y de la iluminacion.

Section	Intensidad maxima admitida	Monofasica 220V Longitud maxi	Trifasica 380V Longitud maxi
1,5mm²	10A	36m	72m
2,5mm²	16A	37m	75m
4mm²	25A	38m	77m
6mm²	32A	-	-
10mm²	40A	-	-
16mm²	50A	-	-

Transfomador 300W (25A) Section Longitud 4mm² 2,10m 6mm² 3,20m 10mm² 5,30m 16mm² 8,50m 25mm² 13,50m 35mm² 18,60m

Transfomador 600W (50A) Section Longitud 10mm² 2,65m 16mm² 4,25m 25mm² 6,65m 35mm² 9,30m 50mm² 12,4m

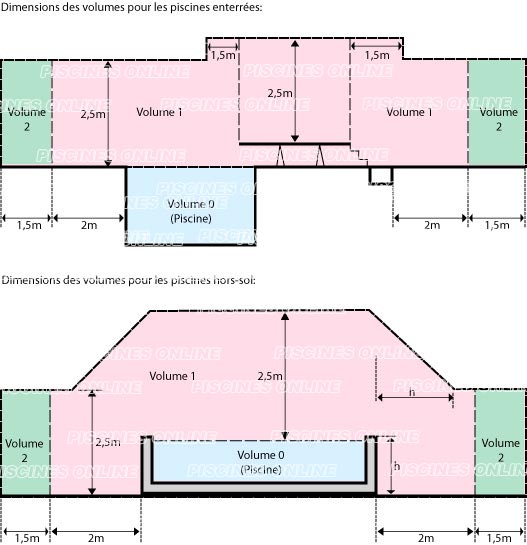

Conditiones de la instalacion electrica

Volumen	Aparatos	Aparatos de utilizacion
0	TBTS	TBTS
1	Para las piscinas pequeñas, una peana de toma de corriente protegida por un sistema diferencial asignado a 30mA se admite a mas de 1.25 m de la piscina y a menos de 0.3 m del suelo	TBTS
2	TBTS Transformador de separacion (instalado a mas de los volumenes 0, 1, 2). Alimentacion protegida por un sistema diferencial asignado a mas de 30mA. ll.

Luminario de clase ll.]

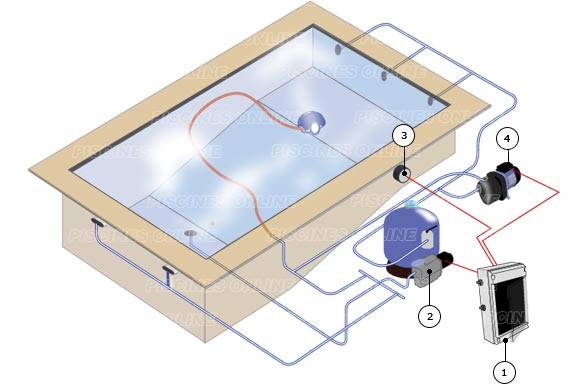

1. Panel electrico	3. Proyector
2. Bomba de filtracion	4. Opcion : bomba de sobrepresion, bomba dosificadora, etc.

Fotos no contractuales
