Local tecnico Hayward semienterrado

• Ver todos los productos de la gama :
• Local tecnico enterrado

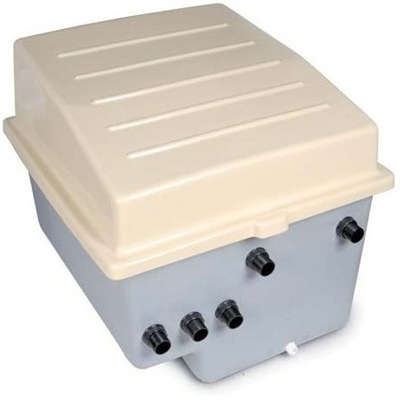

Local tecnico semienterrado es la solucion ideal para la instalacion del grupo de filtracion de su piscina, colocacion simple y rapida. Dos posibilidades le son propuestas : - El local tecnico "desnudo", para equiparlo con el material de su eleccion. - El local tecnico pre montado, la bomba de filtracion, el filtro de arena asi como las conexiones de fontaneria ya instalados, solo tiene que conectar las piezas de su piscina (skimmer, chorro de descarga, etc...) en las entradas y salidas del local tecnico. La calidad de sus materiales de construccion asi como sus colores permiten al local tecnico una integracion discreta en los alrededores de su piscina. Dimensiones A1 68cm A2 95cm L 104cm H 105cm

Bomba en PermaGlass XL. Conexion en 1"1/2. Volumen de la cesta del prefiltro 1000 cm³. Caudal de 11 a 14m³/h . Resistencia a la corrosion quimica y salina con una utilizacion normal. Junta giratoria en ceramica sobre carbono. Cubierta en Lexan transparente con apertura y cierre rapido. Bajo nivel sonoro. Bajo consumo electrico.

Curbas del rendimiento de la gama Max Flo

Filtros moldeados por soplamiento de alta densidad con purgador automatico. Presion maxima de utilizacion : 3,5 bars. Suministrado con la valvula Variflo de 6 posiciones. Sistema de alcachofas escamotables: de concepcion ingeniosa, las alcachofas se recogen facilmente, ofreciendole asi un mantenimiento mas facil de su filtro de arena.

1. Tapon purgador manual para evacuar el aire bloqueado en el sistema. 2. Cupula fijada con la ayuda de un collar de cierre para facilitar el acceso o la inspeccion del filtro. 3. Difusoe alto integrado garantizando una distribucion homogenea del agua sobre la arena. Conductos internos dimensionados para reducir las perdidas de carga. 4. Collector de retoma del agua de alta eficacia con alcachofas autolimpiadoras perforadas sobre 360° para permitir un caudal y contralavado equilibrados. 5. Tapon de vaciado integrado permitiendo vaciar facilmente el agua del filtro sin perder arena.

6. Purga automatica para evacuar el aire bloqueado durante la operacion de filtracion. 7. Cuba anti-corrosion en polietileno de alta densidad por soplamiento y tintureada en la masa, resistentea las intemperies con un mantenimiento minimo. 8. Valvula Vari-Flo Hayward, 6 posiciones. 9. Base totalmente anti-corrosion con un diseño que garantiza una estabilidad perfecta.

El panel electrico del local tecnico semienterrado Hayward esta dotado de 3 funciones :


El tiempo de filtracion podra elegirse y configurarse.
El tiempo de filtracion es una nocion muy importante para consevar un agua bella y sana.

La tabla siguiente utilizada para calcular el tiempo de filtracion necesario.

Temperatura del agua	Cloro Bromo Oxigeno Activo *	PHMB*
Hasta 10°C	2h	2h
De 10°C a 12°C	4h	4h
De 12°C a 16°C	6h	7h
De 16°C a 24°C	8h	12h
De 24°C a 27°C	10h	14h
De 27°C a 30°C	15h a 20h	15h a 20h
Superior a	20h a 24h	24h

* Tiempo de filtracion por dia

A partir de un aguaa menos de 20°C, se puede igualmente utilizar la formula siguiente:

Temperatura/2 = Cantidad de horas por dia de filtracion

En presencia de un agua cargada, verde o turbia, se recomienda filtrar en continuo hasta la solucion del problema.
Reparticion 3/4 dia 1/4 noche


El panel electrico protege la bomba con un disyuntor magneto termico asociado a un contactor electro magnetico. Vigila la bomba y la protege en el caso de un cortocircuito o de sobrecarga, lo que los fusibles no pueden hacer solos.


El panel electrico va a activar la puesta en marcha de la bomba via reloj de programacion y de los proyectores (12 voltios). Ver la tabla de la seccion del cable.

Se aconseja añadir una proteccion electrica para un diferencial 30Ma para una tension de 230Va a 40Ma para una tension de 40Va mas arriba del panel electrico.

Transformador 300W	(25A)	Transformador 600W	(25A)
SECCION	LONGITUD	SECCION	LONGITUD
4mm²	2,10m	10mm²	2,10m
6mm²	3,20m	16mm²	3,20m
10mm²	5,30m	25mm²	5,30m
16mm²	8,50m	35mm²	8,50m
25mm²	13,50m	50mm²	13,50m
35mm²	18,60m	-	-

Tabla indicativa de las potencias absorbidas por los motores monofasicos

Calibre disyuntor	Intensidad absorbida	CV	kW
1,6 / 2,4	2,2 A	1/3	0,25
2,4 / 4	3,12 A	1/2	0,37
4 / 6,3	4,76 A	3/4	0,55
6,3 / 10	6,01 A	1	0,75
6,3 / 10	7,60 A	1 1/2	1,10
10 / 16	10,40 A	2	1,50

Tabla indicativa de las potencias absorbidas por los motores trifasicos

Calibre disyuntor	[noir:Intensidad absorbida	CV	kW
1 / 1,6	1,03 A	1/3	0,25
1,6 / 2,4	1,60 A	1/2	0,37
1,6 / 2,4	2 A	3/4	0,55
2,4 / 4	2,60 A	1	0,75
2,4 / 4	3,50 A	1 1/2	1,10
4 / 6,3	5 A	2	1,50
6,3 / 10	5 A	3	2,20
6,3 / 10	6,60	-	3,60

Fotos no contractuales
