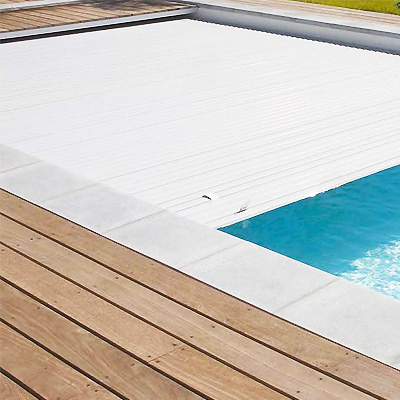

Persiana sumergida ECA ROUSSILLON Motor encima de la lámina de agua

Persiana sumergida ECA ROUSSILLON motor encima de la lámina de agua
Precio recomendado proveedor 2014 :
7332 €
Nuestro precio :
7332 € IVA incluido
Ref. 009479
Persiana sumergida automática ECA ROUSSILLON motor encima de la lámina de agua
EUR 7332.00
  • Conforme con las normas NF P 90-308
Disponible

La persiana sumergida ECA ROUSSILLON, con motor encima del nivel de agua ha sido diseñada para las piscinas en construcción o ya existentes de hasta 6 m de ancho.
El motor del enrollador está situado por encima del nivel del agua y por debajo de la tapa del cajón donde se aloja la persiana.

Dimensiones de la piscina en mPrecio
7m x 3.5m 7508 €
8m x 4m 7791 €
10m x 5 m 8999 €
12m x 6 m 11046 €
Opción : Escalera ROMANA recorte angular, diámetro <= 3 m+ 346.50€

*Tarifas de las persianas ECA ROUSSILLON con IVA incluido : lamas blancas y según la configuración de la piscina.
Es posible realizar otras combinaciones, estamos a su disposición para establecer un presupuesto según sus criterios.

El precio de la persiana completa incluye:
- el enrollador sumergido ROUSSILLON,
- la persiana con lamas opacas blancas,
- el sistema de seguridad (brida ABS para fijar en la pared y cinchas de sujeción),
- la vigueta blanca con sus soportes,
- la tapa del cajón de la persiana de aluminio blanco lacado 700 mm,
- el tabique de separación blanco de 900 mm (para un foso de hasta 1,17m de profundidad),
- los soportes del tabique de separación blancos son para fijar bajo los soportes de la vigueta,
- el embalaje.

El precio no incluye el recorte de la escalera (opcional) ni el transporte (consúltenos).

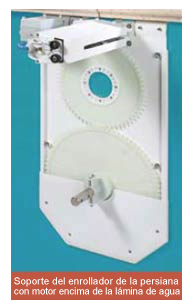

Soporte del motor situado por encima de la lámina de agua

Persiana sumergida con Motor por encima del nivel de agua

estándar
Dimensiones máx. 6x12 m + escalera
Sistema de ajuste de final de carrera
Operaciones de mantenimiento más rápidas y cómodas, facilidad de acceso mediante el ajuste del final de carrera.
Fácil de instalar tanto en una piscina existente como en una piscina en construcción.

El motor de la persiana automática sumergida está alojado en la caja que contiene el eje de enrollamiento pero no está en contacto con el agua.
El acceso al motor está simplificado.
La zona sumergida, que contiene el eje de enrollamiento, se puede separar con un tabique de separación realizado en el momento de la construcción o con un tabique de PVC.

Persiana sumergida ECA ROUSSILLON
Persiana sumergida ROUSSILLON, con su tapa de aluminio blanco

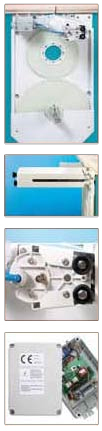

Kit mecánico de la persiana sumergida ROUSSILLON Motor por encima del nivel de agua


Persiana sumergida ECA ROUSSILLON con motor ubicado por encima de la lámina de agua• 1 motor equipado con un sistema de ajuste de final de carrera.
• 1 conjunto de soportes desmontables que se fijan a la pared de la piscina bajo la coronación.
• 1 eje de enrollamiento de las lamas.
• 1 conmutador de llave 3 posiciones colocado a distancia (con vista a la piscina), según la norma NFP 90-308.
• 1 cuadro de alimentación eléctrica.

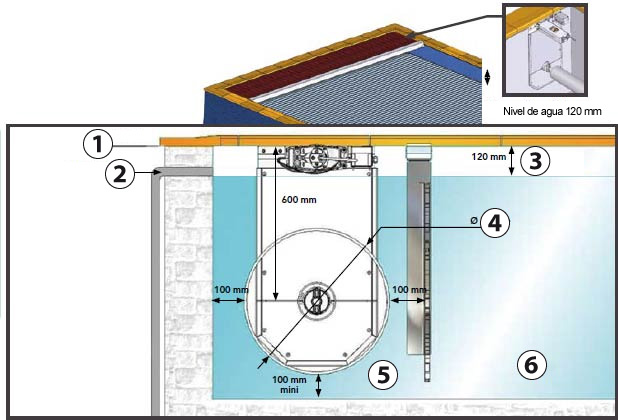

Persiana ECA ROUSSILLON en detalle

1 - Borde de la piscina - 2 - Rebosadero obligatorio - 3 - Nivel de agua - 4 - Bobina - 5 - Foso - 6 - Vaso

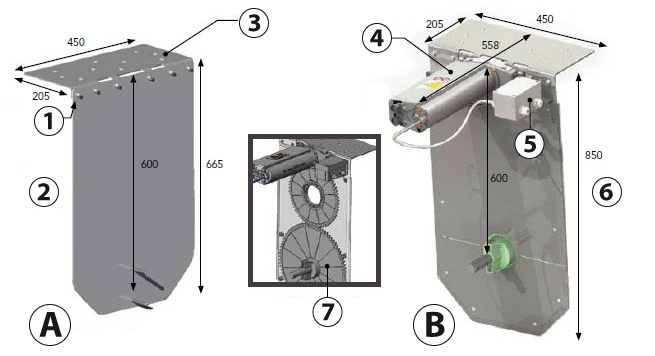

Montaje de los soportes del enrollador de la persiana lado motor y cojinete


Persiana sumergida ECA ROUSSILLON motor encima de la lámina de agua

A - Lado cojinete
1 - Fijación con 6 tornillos de acero inoxidable
2 - Soporte del enrollador lado cojinete
3 - Parte superior del soporte para fijar en la coronación
7 - Arrastre por engranajesB - Lado motor
4 - Motor
5 - Caja de conexión
6 - Soporte del enrollador lado motor


Diámetro de enrollamiento de la bobina


Persiana sumergida ECA ROUSSILLON diámetro de enrollamiento de la bobina

Vigueta y soportes


La persiana sumergida ECA ROUSSILLON cuenta con una vigueta de aluminio lacado disponible en dos modelos :
(1) = L.100 x Al.70mm, o (2) = L.100 x Al.100mm .

Esta vigueta existe en Blanco, color Arena o Gris, y se suministra con 2 soportes.

Existen 4 tipos de soportes según sus necesidades :

- Soportes para perfil liner horizontal (construcción).
- Soportes para perfil liner vertical (reformas).
- Soportes ajustables.
- Soportes para fijar en la pared.

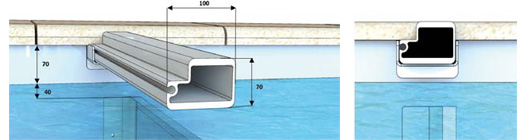

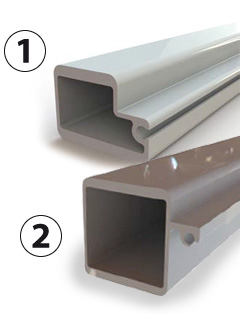

Viguetas persianasVigueta persiana 100x70 mm

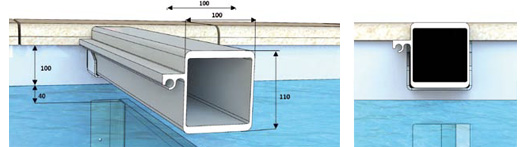

Vigueta persiana 100x110 mm


Tabique de separación


Tabique de separación para persiana sumergida3 tamaños estandares
• Tabique de 900 mm.
• Tabique de 1200 mm (opcional).
• Tabique de 1500 mm (opcional).

3 colores
• Blanco.
• Color Arena (opcional).
• Gris (opcional).

El tabique de separación se compone de unas placas de PVC de 250mm de alto y 24mm de grosor. La placa de PVC está reforzada con una barra de acero inoxidable.

El tabique se sujeta mediante unos soportes para fijar en la pared o bajo los soportes de la vigueta

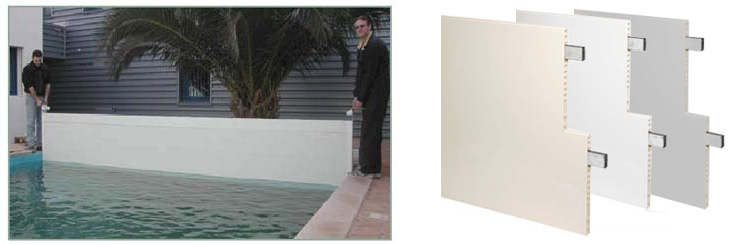

Tabique de separación estable

Soportes del tabique de separación


2 tipos de soportes
• Soportes para fijar en la pared (1).
• Soportes para fijar bajo de los soportes de vigueta (2).

3 colores
• Blanco
• Color Arena (opcional)
• Gris (opcional)

Soportes del tabique de separación para persiana sumergida
Soportes del tabique de separación
Soporte de tabique de separación para fijar a la pared
Soporte de tabique para fijar en la pared

1 - Dimensión del soporte del tabique
2 - Dimensión del tabique
3 - Profundidad de la piscina
Soporte del tabique de separación para fijar bajo el soporte de la vigueta
Soporte de tabique para fijar bajo el soporte de la vigueta.

1 - Dimensión del soporte del tabique
2 - Dimensión del tabique
3 - Profundidad de la piscina

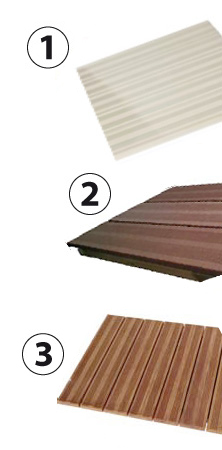

La tapa del cajón donde se aloja la persiana


La tapa del cajón protege la mecánica de la persiana y proporciona a la piscina una mejor estética.

3 acabados :
- Aluminio doble cara (1) Blanco, Color Arena o Gris, grosor 23 mm
- Compuesto de madera y plástico (2) Color Madera o Gris, grosor 23 mm (opcional)
- Madera de IPE (3) grosor 23 mm (opcional)

2 anchos posibles :
- 700 mm x 1000 mm
- 950 mm x 1000 mm

Para el acabado de madera IPE y el de Aluminio, se puede igualmente fabricar las tapas a medida.

Para las piscinas con tabique de separación de PVC, se deberá utilizar una tapa de 700 mm, mientras que para lo vasos dotados de una pared de separación hará falta una tapa de 950 mm.

La tapa del cajón reposa por una parte sobre la vigueta y por otra parte sobre el borde de la pared, si los brocales están colocados a 50 mm (como mínimo) hacía atrás, o sobre una escuadra previamente fijada en la pared.

Las tapas de aluminio están compuestas por unas lamas de 125 mm de ancho. Le recordamos que no se puede recortar estas lamas para reducir su anchura (prever un recorte de los brocales).
Tapas del cajón de las persianas sumergidas


Detalles de las lamas de la persiana


Lamas conformes con las exigencias de resistencia de la norma NF P90-308

Cada lama se compone de 3 compartimentos que contienen aire; lo cual limita la pérdida de calor del agua y garantiza una excelente flotabilidad.

Además, las lamas cuentan con unas tapas soldadas en cada extremo. Éstas, aseguran su impermeabilidad y están provistas de unas aletas, de 20 mm, para el acabado de la persiana. Estas aletas se pueden sustituir por aletas de distintos tamaños.




Lamasde PVC tratadas contra las manchas y los rayos UV
Ancho de las lamas71 mm
Grosor de las lamas17 mm
Tratamiento de las lamasestabilizadas con Calcio / zinc, para evitar las manchas
ColoresBlanco, Arena, Azul o Gris
Opción escaleraConsúltenos
Colores de las lamas de la persiana

Aletas de la persiana
Lamas acabadas con aletas
Persiana para piscina ECA, acabado con el recorte.
Lamas recortadas
Persiana para piscina, lamas con ruedecillas
Ruedecillas que simplifican el desplazamiento de la persiana



Ensamblaje de la persiana



- Para engatillar una lama en otra, encajar el gancho inferior del lado macho (la lama derecha) en el lado hembra (la lama de la izquierda)(fig.1).

- Reproducir el movimiento de oscilación hasta enganchar la totalidad de las lamas (fig.2).

- Fijar el primer bloque de lamas con las bridas de enrollamiento mediante las cinchas de sujeción (fig.3).
Engatillado simplificado

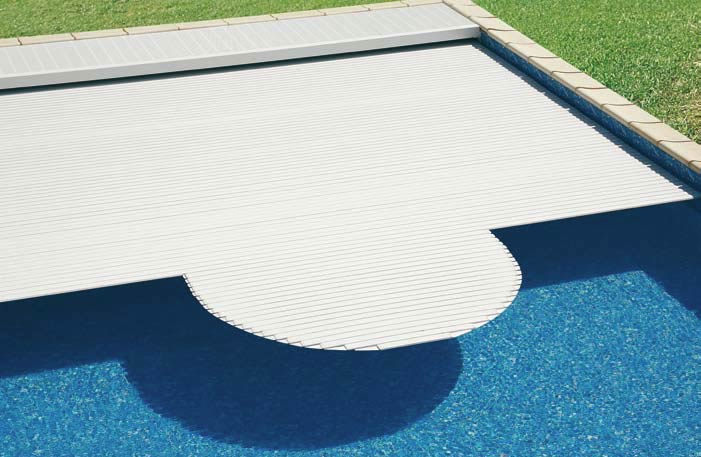

Los recortes de escalera


Al colocar la persiana en lo ancho del vaso, ésta se adapta a cualquier forma de escalera : rectangular (1), de trapecio (2), romana (3), semicircular (4) o de forma libre (5) (consúltenos).

Persiana para piscina, recorte escalera

Le proponemos dos tipos de acabados para el recorte de escalera :
- un acabado en escuadra; el más sencillo (a)
- un acabado, según la forma de su piscina, que se ajusta al perfil de su vaso; más estético (b).


Los recortes de escalera son opcionales : se piden con presupuesto previo

Sistema de seguridad


La persiana viene equipada con un dispositivo antilevantamiento conforme con la norma NF P 90-308

El número de dispositivos depende del ancho del vaso. Sin embargo, hará falta como mínimo 2 por pared.
Dispositivo antilevantamiento de la persiana

Bridas de enganche ABS + Correas + Soportes de acero inoxidable para fijar bajo de la coronación (a)

Bridas de enganche ABS + Correas + Soportes para fijar en las paredes (b) (opcional)




Dispositivo de enganche de la persiana
Sistema de fiación de la persiana


Embalaje y transporte de la persiana con ruedas ECA


Embalaje y Transporte de la persianaPrever imperativamente 2 personas como mínimo para la entrega con el material necesario para la descarga.

Todos los pedidos recibidos se deben comprobar en presencia del transportista.

Garantía

3 años Motor + Caja (sin mano de obra)
3 años para la flotabilidad y la impermeabilidad de las lamas
