Persiana elevada automática NEO by ECA

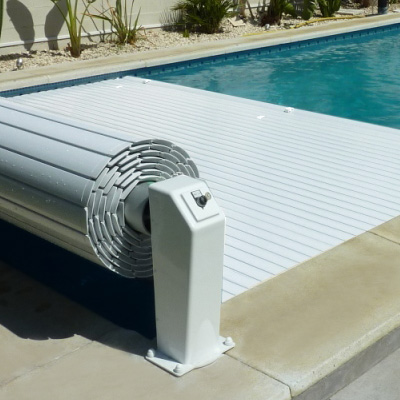

Persiana elevada para piscina NEO
Precio recomendado proveedor 2024 A partir de :
2720 €
Nuestro precio A partir de :
2590 € IVA incluido
Ref. Abatik 012845
Ref. Proveedor NEO
Persiana elevada automática NEO by ECA 5m x3m
EUR 2590.00
Tarifa orientativa piscina 5.00 M x 3.00 M
Motor con final de carrera
Sin contacto clorador salino
Colores de lamas disponibles : Blanco, Arena, Gris.
Color de pies : Blancos
  • Conforme con las normas NF P 90-308
Disponible

Precio indicado para una piscina rectangular de dimensiones interiores de 5m x 3m.
Para un presupuesto a medida, consulte nuestros consejeros al 800 300 103 (presupuesto gratuito y personalizado)






*Tarifas con IVA salida de fábrica para las persianas con lamas blancas.


El precio de la persiana (completa) incluye: el enrollador + las lamas que componen la persiana + el sistema de seguridad (bridas ABS, para fijar en la pared de la piscina + correa) + el embalaje.
No incluye el recorte de la escalera (opcional) ni el transporte (contáctenos).]

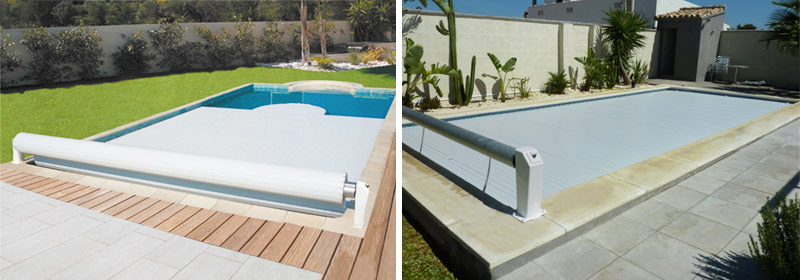

Persiana elevada automática NEO by ECA, gris

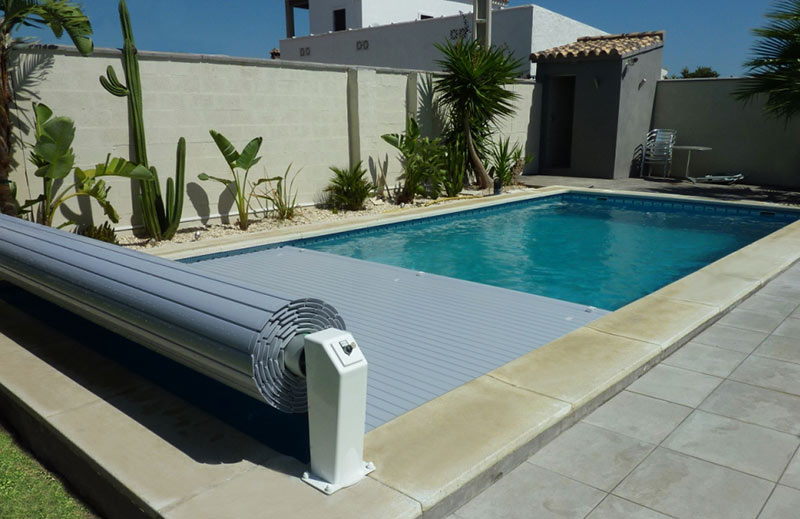

Persiana automática elevada NEO by ECA en color gris

Características Técnicas


La persiana elevada está compuesta por :
1 Motor-reductor tubular equipado con un sistema de final de carrera para piscinas de 7,5x17m máx. + escalera.
(Motor 24V, 150 Nm)

• 2 soportes de aluminio lacado equipados con tapas termoformadas en ABS blancas.
• 1 Eje de enrollamiento de las lamas.
• 1 Un interruptor de llave 3 posiciones, ubicado en el pie del motor.
• 1 Cuadro eléctrico de alimentación 220 V.

Detalles de las lamas de la persiana


Las lamas de la persiana elevada motorizada NEO by ECA están conformes con las exigencias de la norma NF P 90-308.

Cada lama se compone de 3 compartimentos que contienen aire; lo cual limita la pérdida de calor del agua y garantiza una excelente flotabilidad.

Además, las lamas cuentan con unas tapas soldadas en cada extremo. Éstas, aseguran su impermeabilidad y están provistas de unas aletas, de 20 mm, para el acabado de la persiana. Estas aletas se pueden sustituir por aletas de distintos tamaños.


Lamas
PVC tratamiento antimanchas y antirayos UV
Ancho de las lamas
71 mm
Grosor de las lamas
17 mm
Colores
(1) Gris fuerte, (2) Blanco, (3) Gris, (4) Arena
Opción escalera
Consúltenos


Colores lamas eca neo
Detalle lamas acabado
Lamas acabado con aletas
Acabado en forma
Lamas con acabado en forma
Persiana para piscina, lamas con ruedecillas
Ruedecillas que simplifican el desplazamiento de la persiana


Ensamblaje de la persiana



- Para engatillar una lama en otra, encajar el gancho inferior del lado macho (la lama derecha) en el lado hembra (la lama de la izquierda)(fig.1).

- Reproducir el movimiento de oscilación hasta enganchar la totalidad de las lamas (fig.2).

- Fijar el primer bloque de lamas con las bridas de enrollamiento mediante las cinchas de sujeción (fig.3).
Engatillado simplificado

Los recortes de la escalera


Al colocar la persiana a lo ancho del vaso, ésta se adapta a cualquier forma de escalera : rectangular (1), de trapecio (2), romana (3), semicircular (4) o de forma libre (5) (consúltenos).

Persiana para piscina, recorte escalera

Le proponemos dos tipos de acabados para el recorte de escalera :
- un acabado en escuadra; el más sencillo (a)
- un acabado, según la forma de su piscina, que se ajusta al perfil de su vaso; más estético (b).


Los recortes de escalera son opcionales : se piden con presupuesto previo

Los recortes de la coronación para la colocación del enrollador


Espacio del enrollador


Recorte de la coronación para la instalación del enrollador

Largo de piscina en m45681012
X : Cota X en mm250265285305335350

Diámetro de enrollamiento de la bobina (eje + lamas)

Largo piscina en m23456789101112
Bobina en mm290320360390430460470490530540560

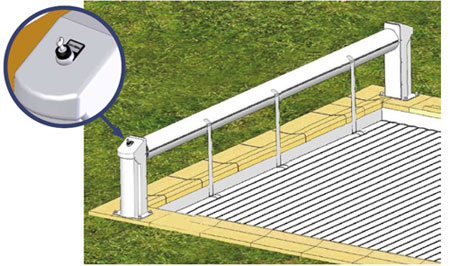

Vista de la persiana BAHIA

Vista del conjunto de la persiana automática NEO by ECA.

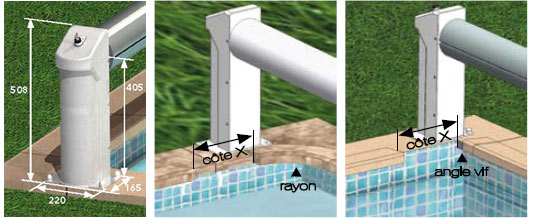

Espacio necesario para la persiana BAHIA
Espacio del enrollador y recorte de la coronación para la instalación.


Sistema de seguridad


Su persiana automática elevada motorizada NEO by ECA es entregada con un dispositivo anti levantamiento. Es imperativo que su persiana cuente con dicho dispositivo para responder a la conformidad de la norma NF 90-308.

Le proponemos 3 sistemas de seguridad a su elección:

Sistema con hebilla y brida en tejido



Instalación - 2 tipos de fijación a su elección:
- Fijación pared ( incluido en el precio de la persiana)
- Bajo la piedra de coronación (opcional) con 2 alturas posibles: 2 bielas incluidas (1 larga, 1 corta) a elegir en función del nivel de agua
- Tornillería incluida
Utilización: fácil, cincha en tejido con cierre tipo mochila
Color de la cincha: blanco

Seguridad en tejido
Sistema de seguridad hebilla con cincha en tejido, fijación en pared o debajo piedra, dos alturas disponibles

Sistema de seguridad en ABS con cinchas en tejido (en opción)



Instalación : En pared o debajo piedra, tornillos incluidos
Utilización : Fácil, cincha en tejido
Color de la cincha : Blanco

Cinchas nylon
Sistema abs
Debajo piedra


Sistema de seguridad en INOX 316L y cinchas en ABS (en opción)



Sistema de fijación ultra-resistente, estético y discreto

Instalación fácil - 2 tipos de fijación a su elección:
- Fijación en pared
- Fijación debajo de la piedra 2 alturas posibles: 2 bielas surtidas (1 larga 1 corta).
- Tornillos incluidos

Utilización:
Para atar la cincha: hacer pivotar la viñeta e insertar la T.
Para retirar la cincha: hacer pivotar T para retirarlo luego reponer la viñeta.

Inox sistema seguridad

Cinchas inox
Color de la cincha ABS fabricadas del mismo color que las lamas de su persiana (Blanco, arena, gris, azul)
Uso cinchas inox
Apertura segura


Atención : sistema de fijación incompatible con tratamiento a sal

Cuantos dispositivos de seguridad para su persiana elevada?



Largo max. interior de piscinaLado EnrolladorLado opuesto a EnrolladorTotal
Largo inf. o igual a 3 m224
De 3 a 5 m336
De 5 a 7 m448
Inf. a 7 m5510

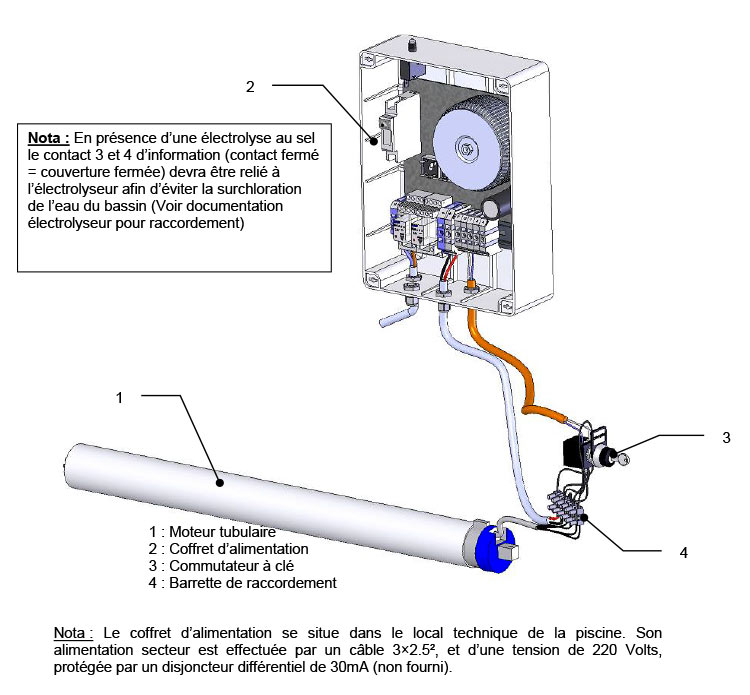

Esquema de cableado y sección de cables



Cableado persiana neo by eca

Opción contacto para clorador salino


Cuando su persiana esta cerrada, si su piscina esta equipada de un sistema de tratamiento con clorador salino, usted debe reducir su producción, con el fin de evitar una concentración de cloro que puede revelarse dañoso para las lamas.

La persiana NEO puede ser equipada (en opción) de un cuadro con contacto para gestión de producción de cloro de clorador salino.

Esta conexión a su clorador salino, permitirá administrar automáticamente la producción de cloro, en función a la apertura o al cierre de la persiana.

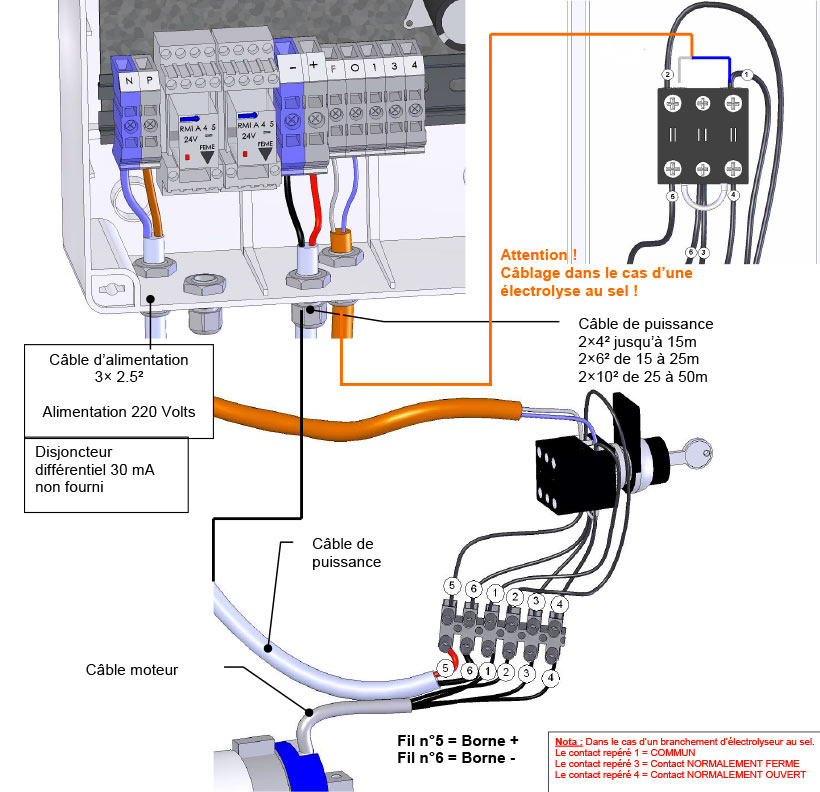

Esquema cableado con contacto clorador salino NEO

Embalaje y Transporte


Paquete persiana eca
Prever imperativamente 2 personas como mínimo para la recepción y manipulación de la persiana.

Todas las mercancías entregadas se deben comprobar en presencia del transportista.

Garantía

3 años para el Motor + Cuadro de alimentación eléctrica (fuera mano de obra) 3 años para la flotabilidad y la estanqueidad de las lamas 3 años para la mecánica del enrollamiento.

Para el transporte, pida presupuesto.

Fotos no contractuales
Precio con IVA incluido.
